В этот раз мы посвятили отдельные статьи двум наиболее важным новостям: функциям «Fabrication» и «Генератор схем». Обе эти функции представляют собой действительно интересные новинки, которые, несомненно, вызовут улыбку на лицах наших существующих клиентов и тех, кто хочет ими стать.
Однако не менее интересны и другие новшества, которые включены в эти релизы. Некоторые из них могут настолько упростить вашу работу, что вы больше никогда не захотите отказаться от них. Ниже я расскажу о своих любимых новых функциях.
Импорт инженерных систем из Revit в AVA
Вы когда-нибудь пытались извлечь спецификации и сметы из модели с инженерными системами в Revit, которые можно было бы обрабатывать в программном обеспечении для проведения тендеров и выставления счетов (далее AVA1)? Мы сделали это!
1 AVA (от нем. «Ausschreibung, Vergabe und Abrechnung» – «Проведение тендеров, выделение средств и выставление счетов») – программы, позволяющие архитекторам и инженерам осуществлять контроль затрат по проекту. (Прим. перев.)
Поскольку мы хотели ответить на вопрос, что можно сделать для лучшего согласования основанных на модели смет с рабочим процессом AVA, мы изучили текущий ландшафт программного обеспечения. Наши оценки неоднозначны: рабочий процесс, в основном основанный на IFC, нас не убедил – ввиду скорости процесса, количества работы и качества результатов. Порой работать было невозможно. В результате мы пришли к выводу, что пока не существует ни одного рабочего процесса, который бы функционировал действительно хорошо.
Первое, что приходит в голову – это (обходной) путь через обмен файлами IFC, по крайней мере, в рабочем процессе Open BIM. Тот факт, что сметы, рассчитанные в программах программы AVA, также визуализируются в программе просмотра IFC, является побочным эффектом. Тем не менее, вряд ли найдутся пользователи Revit, которые могут сгенерировать правильные сметы из своей модели «одним нажатием кнопки». И наоборот, вряд ли есть сметчики, которые могут с лёту получить готовый к тендеру количественный расчет из программы AVA с любой моделью IFC. Даже если модель IFC была экспортирована проектировщиком таким образом, что «подходит для сметы», действительно ли сметчику нужно визуально проверять правдоподобность рассчитываемых количеств в программе просмотра IFC?
Конечно, это не самая любимая задача, тем более что она отнимает много времени. Этот (собственный) опыт и обмен мнениями с пользователями и сметчиками побудили нас разработать решение, которое не создает дополнительной нагрузки на наших пользователей. Для этого мы посмотрели на эту проблему со стороны необходимого результата, потому что в итоге программам AVA нужны не модели IFC (несмотря на век BIM), а прежде всего надежная спецификация из CAD-модели, конечно же, VOB-совместимая и рассчитанная согласно соответствующим стандартам. Проверенный временем формат GAEB (XML), с которым все соответствующие программы умеют работать уже много лет, идеально подходит для передачи такой информации.
Перед нами стояла задача дать пользователю возможность определять достоверные количества используемых в модели элементов с минимальными усилиями.
При этом требования «минимум усилий» и «надежность» поначалу кажутся противоположными, особенно если Revit-модели содержат семейства от сторонних поставщиков или семейства, созданные пользователем. Ключевой является классификация компонентов, которая является неотъемлемой частью LINEAR Desktop Framework. Если вы знаете, какие компоненты к какой частичной услуге2 относятся, то вы уже много знаете. С другой стороны, поскольку информация для описания услуги или даже для классификации по группам затрат может быть доступна в широком спектре параметров, также необходима возможность легкой настройки использования параметров модели.
2 Частичная услуга (Teilleistung) – это определенный вид работ в рамках услуги, оказываемой в соответствии с документом «Описание объема работ» (Leistungsverzeichnis). Этот документ необходим для тендера и расчета смет, включая оплату услуг по выполнению строительных работ в ФРГ. (прим. перев.)

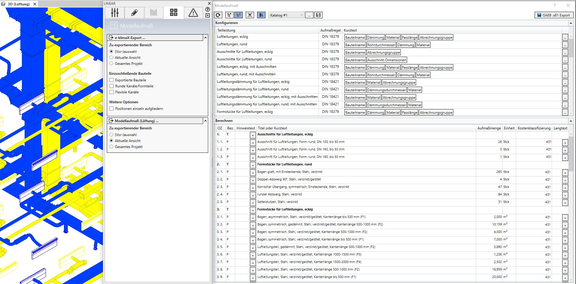

Поэтому мы создали диалог смет, обеспечивающий конфигурацию параметров и вместе с тем представляющий результаты, в которых понятна каждая корректировка.
Первоначальные усилия по настройке параметров остаются приемлемыми, в том числе и потому, что LINEAR уже предоставляет предложения по настройке параметров для отдельных частичных услуг. Таким образом, даже для первой модели не требуется больших усилий. Для последующих моделей усилия сводятся к нулю, если работать с аналогичным набором семейств.
Для этой первой версии модуля под названием «LINEAR Смета из модели» мы первоначально ограничимся разделом «Вентиляция». Остальные разделы, а затем и проектирование штроб и проемов, будут разрабатываться в дальнейшем и станут доступны в следующих функциональных пакетах.
Автоматически другой материал в шахте
Ох, как часто пользователи просили нас об этом! Не обязательно, но очень хотелось бы! Потому что то, что просто на схеме, становится очень сложным в 3D-моделях: а именно, ручное назначение различных материалов для подвальных, стояковых и этажных трубопроводов. Всё изменилось в версии V23.2, поскольку теперь программа может в значительной степени автоматизировать это назначение.
Расчеты сетей в Revit или в LINEAR Design 3D для AutoCAD в настоящий момент могут перенимать информацию о материале используемых трубопроводов/воздуховодов. Однако, если вы планируете использовать нейтральные материалы, например, для поддержания нейтральности модели, или потому что вы проектируете сети методом одной линии, то задача ручного назначения остается.
Именно в этом случае новый анализ топологии обеспечивает решение проблемы. Расчеты автоматически распознают области (главного) распределения, шахт/ветвей и трубопроводы этажей или подводки в проектируемой системе. Это работает во всех типах сетей, независимо от того, является ли они схемами, 2D-планами или 3D-моделями.

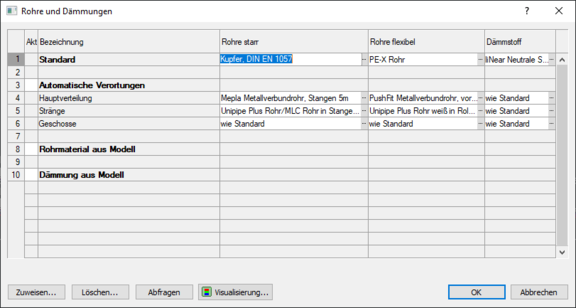

После анализа топологии расчеты в таблице материалов теперь всегда предлагают не менее трех автоматически сгенерированных записей, соответствующих обнаруженным областям; в водопроводных сетях они снова подразделяются на горячую и холодную воду, поскольку изоляция в обоих случаях будет разной.
Поэтому всё, что вам нужно сделать, если вы хотите использовать различные материалы в разных областях, – это указать желаемые материалы для труб и изоляции в таблице. Соответствующие материалы впоследствии используются при определении размеров труб и изоляции. Материалы подводок к отопительным и санитарно-техническим приборам тоже определяются – в соответствии с типами трубопроводов и ситуацией монтажа – и включаются в вывод материалов. Конечно, ручное назначение работает как обычно и применяется даже в том случае, если автоматически определится что-то другое.
И последнее, но не менее важное: с этим изменением снято ограничение «Один производитель труб (+ любой нейтральный материал) на сеть». Вы можете указать другого производителя для каждой записи в диалоговом окне материалов.
Хочется сказать, что иногда требуется немного больше времени, прежде чем предложения клиентов могут быть воплощены в жизнь. Но мы не забываем их. Это предложение – лишь одно из нескольких, которые реализованы в этих двух пакетах функций. Я хотел бы призвать вас продолжать присылать нам свои идеи и предложения по улучшению в программе – отныне в новом формате: через портал „Idea Channel“. Основное преимущество этого формата – возможность голосовать за уже высказанные идеи, а также выставлять на голосование свои собственные идеи. Таким образом ваши идеи могут быстро набрать вес. Мы очень ждем ваших предложений (желательно на английском языке).
