Наше самое быстрое проектирование схем - теперь и без САПР
В новой версии V25 мы интегрируем в LINEAR Building генераторы схем, уже знакомые по AutoCAD. Генераторы схем уже давно стали самым простым и быстрым способом создания схем для сетей отопления, газоснабжения, питьевого и сточного водоснабжения. Если раньше для этого необходимо было работать в САПР, то теперь это можно сделать непосредственно в LINEAR Building. Это дает вам возможность распечатывать автоматически маркированные схемы напрямую и использовать их независимо от платформы CAD. Это открывает новые возможности для различных вариантов использования в проектах.
Но это еще не все: данная функция предлагает широкий спектр возможных применений: от первых грубых схем труб на ранней стадии разработки концепции для определения начальных размеров трассы или шахт до детальных расчетных схем труб.
Например, на этапе разработки концепции можно создать схему отопления, в которой целые секции здания, этажи, квартиры или комнаты вставляются в генератор схем как "общее оборудование" с помощью перетаскивания. Приблизительная отопительная нагрузка затем используется для определения мощности и массового расхода, которые используются для определения размеров схемы. Это позволяет легко создать первоначальную расчетную схему на ранних стадиях проектирования.
По мере получения более подробной информации о проекте значения по умолчанию для таких параметров, как предельные потери давления, предельные расходы или спецификации материалов, могут быть изменены в области настроек. Можно также выбрать данные производителя насосов и клапанов, а также настроить длину труб для секций. С помощью этой дополнительной информации можно создавать и рассчитывать более подробные схемы.

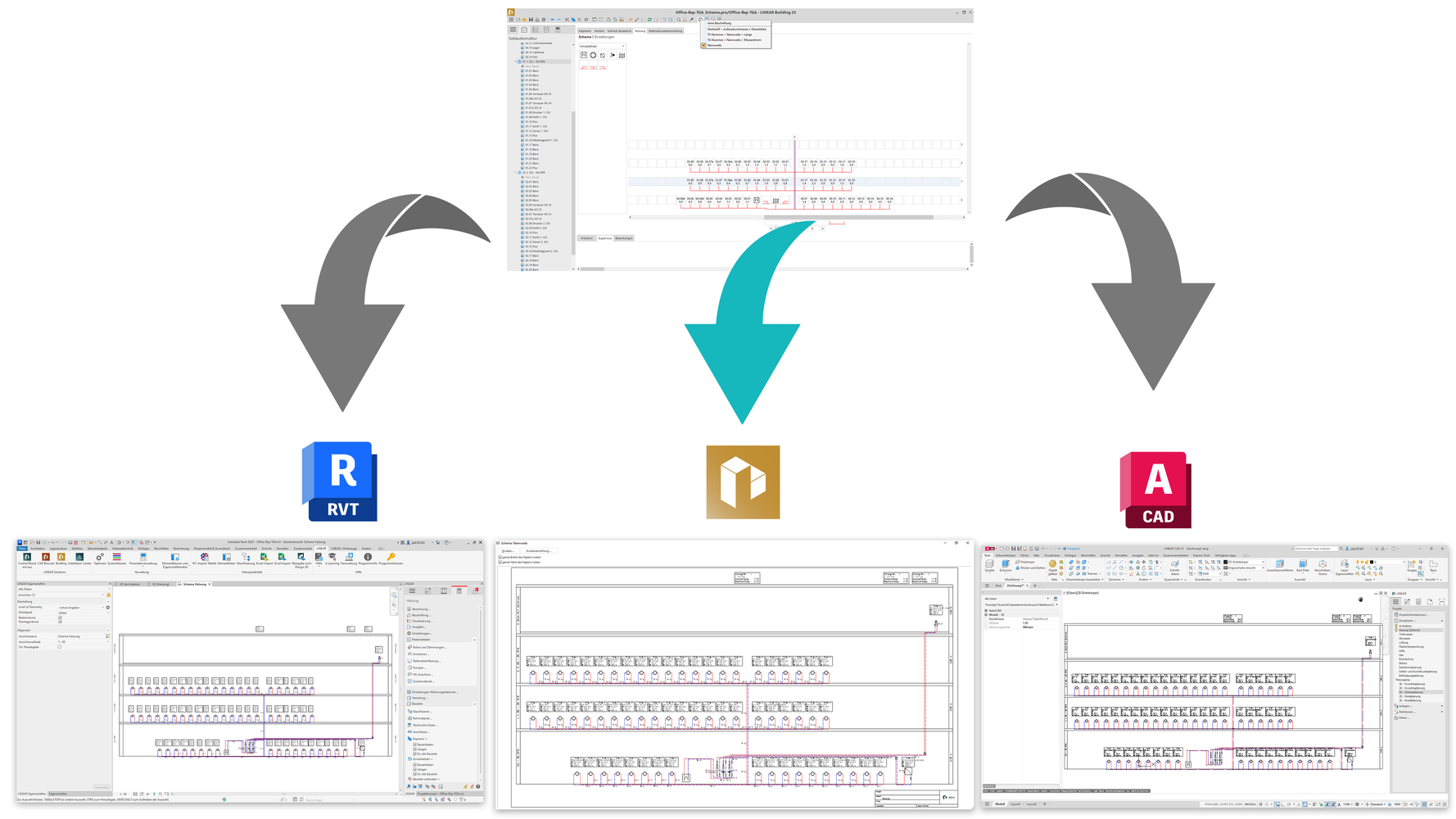

Результат можно распечатать непосредственно в виде схемы или передать в систему автоматизированного проектирования для дальнейшей обработки.
Рисование расчетных схем из Building в Revit

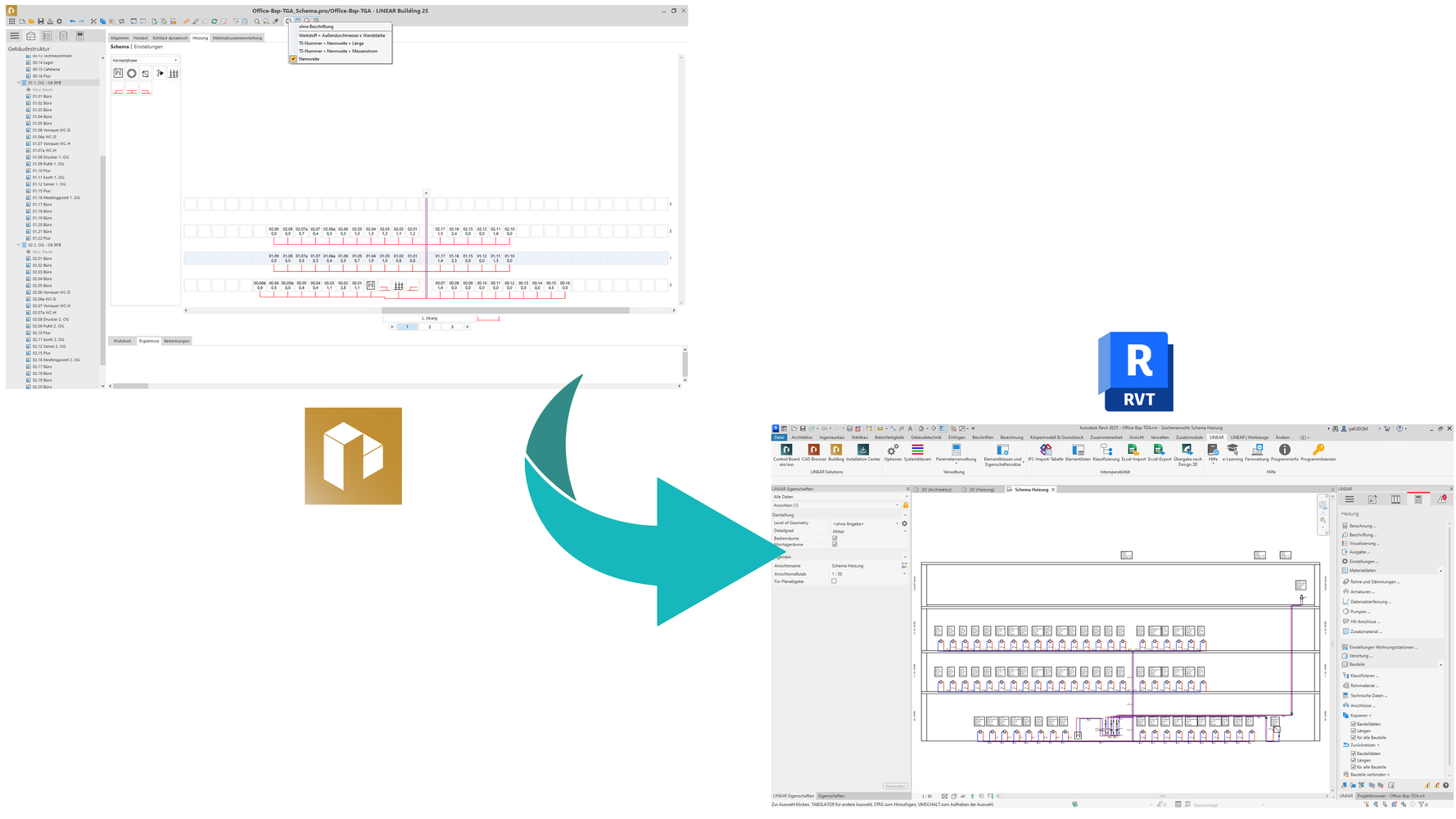

Помимо возможности создания схем трубопроводных сетей в LINEAR Building, теперь есть возможность перенести схему в Autodesk Revit. Это позволяет интегрировать схему в модель Revit на любой стадии проекта. В версии V25.0 эти опции доступны для отопления и питьевой воды, а также для сточных вод. В Revit вам доступны все функции дисциплины "Схема" для дальнейшей адаптации и оптимизации автоматически созданной схемы.
Централизация и расширение возможностей расчета объема воздуха

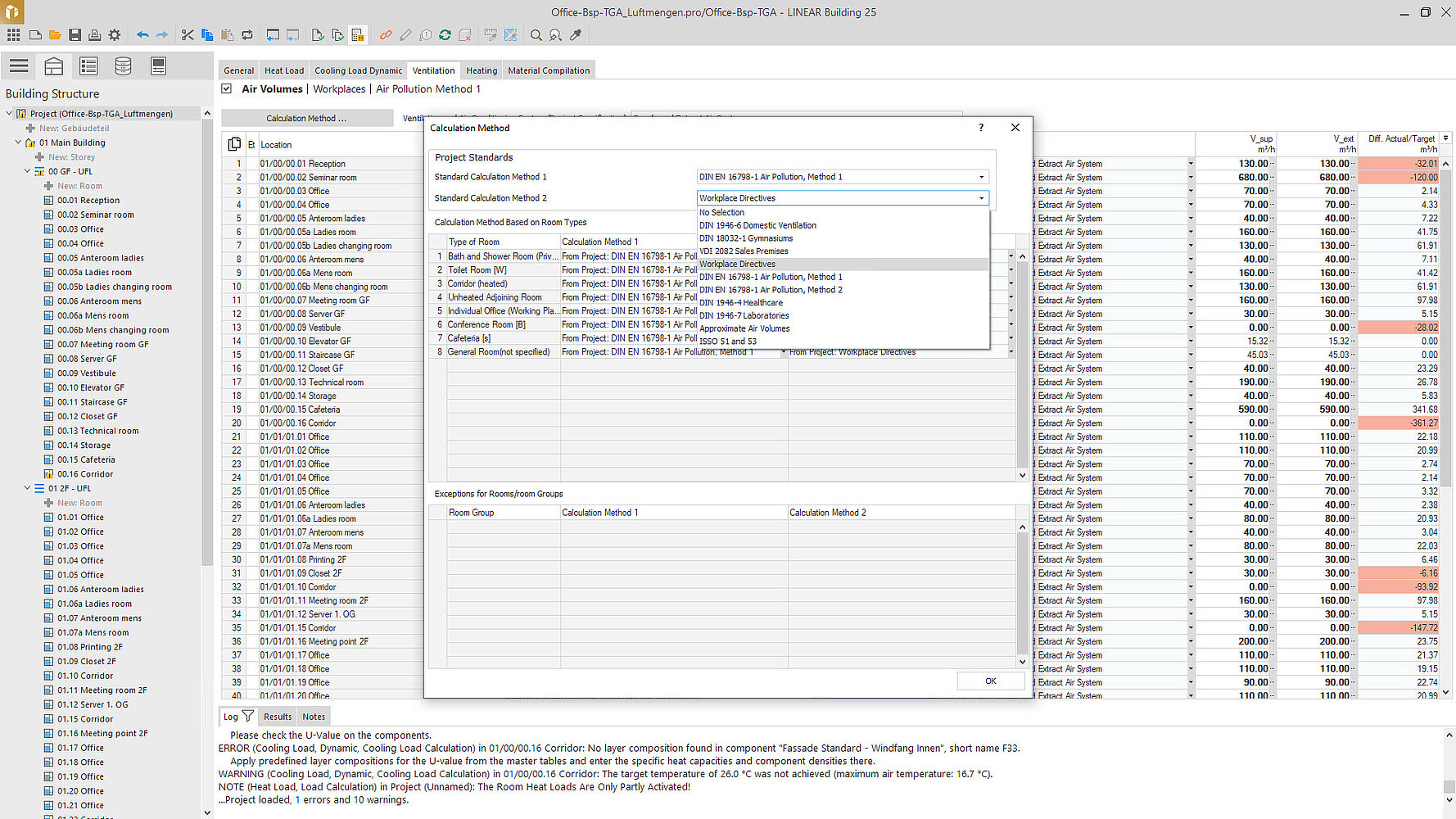

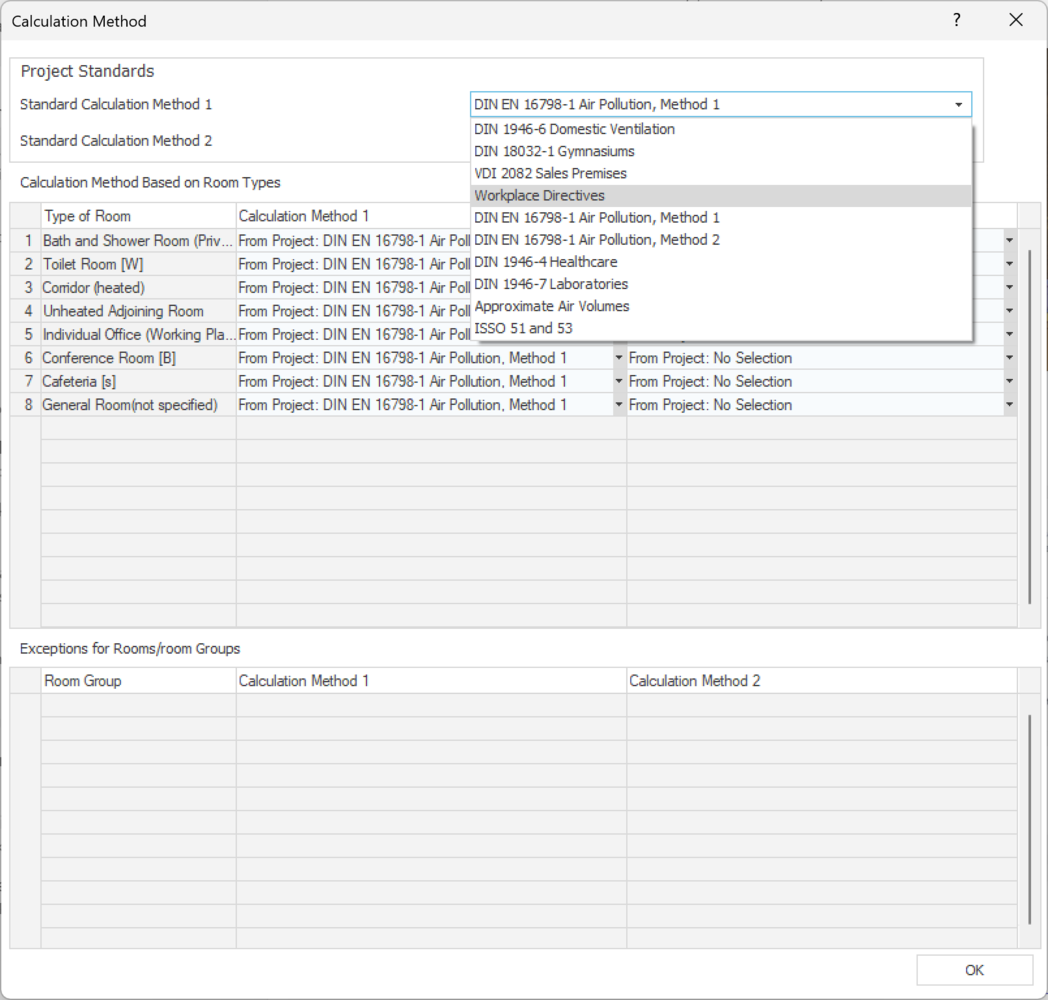

Расчет объема воздуха теперь также централизован в LINEAR Building. Теперь вы можете централизованно управлять всеми объемами воздуха по помещениям. Интеграция также создала более тесную связь с расчетом отопительной нагрузки, так что определенные объемы воздуха попадают непосредственно в расчет отопительной нагрузки. Затем потоки объемов воздуха просто передаются в CAD с помощью синхронизации между Building и CAD. Объемы воздуха распределяются по воздухораспределителям в пересмотренном диалоге помещений и учитываются при расчете сети воздуховодов. Эта функция не только позволяет рассчитывать объемы воздуха в соответствии с дополнительными стандартами, но и обеспечивает оптимизированный рабочий процесс, повышающий эффективность проектов. Возможности применения были значительно расширены, и теперь вы можете рассчитывать объемы воздуха в соответствии со следующими стандартами:
- DIN 1946-6 для бытовой вентиляции
- Директива по рабочим местам
- DIN EN 16798-1 для вентиляции в нежилых зданиях
- DIN 1946-7 для лабораторий
- VDI 2082 для торговых помещений
- DIN 18032 для спортивных залов
- DIN 1946-4 для сектора здравоохранения
Расширение спектра нейтральных семейств Revit

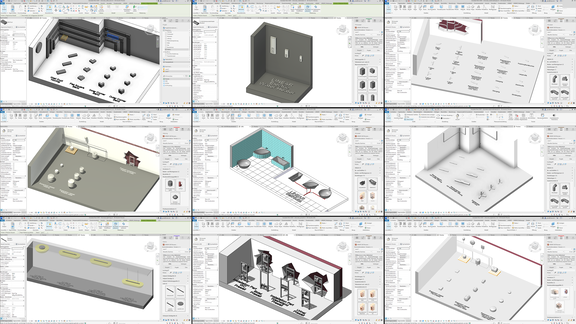

Выбор нейтральных семейств Revit для каталогов компонентов LINEAR был расширен в соответствии с требованиями заказчика. Все семейства могут быть свободно параметризованы и доступны на вкладке библиотеки соответствующей дисциплины. Среди прочего, были добавлены следующие семейства:
- Формованные компоненты для строительства сточных вод, включая специальные компоненты
- Системы предварительной отделки стен для различных областей применения
- Различные системы освещения
- Расширительные баки
- Водонагреватели мгновенного действия
- Ванны, включая специальные конструкции
- Кровельные водостоки
Усовершенствованная классификация для большей ясности с классами LINEAR 1.0
Воспользуйтесь преимуществами полностью переработанной классификации в решении LINEAR.

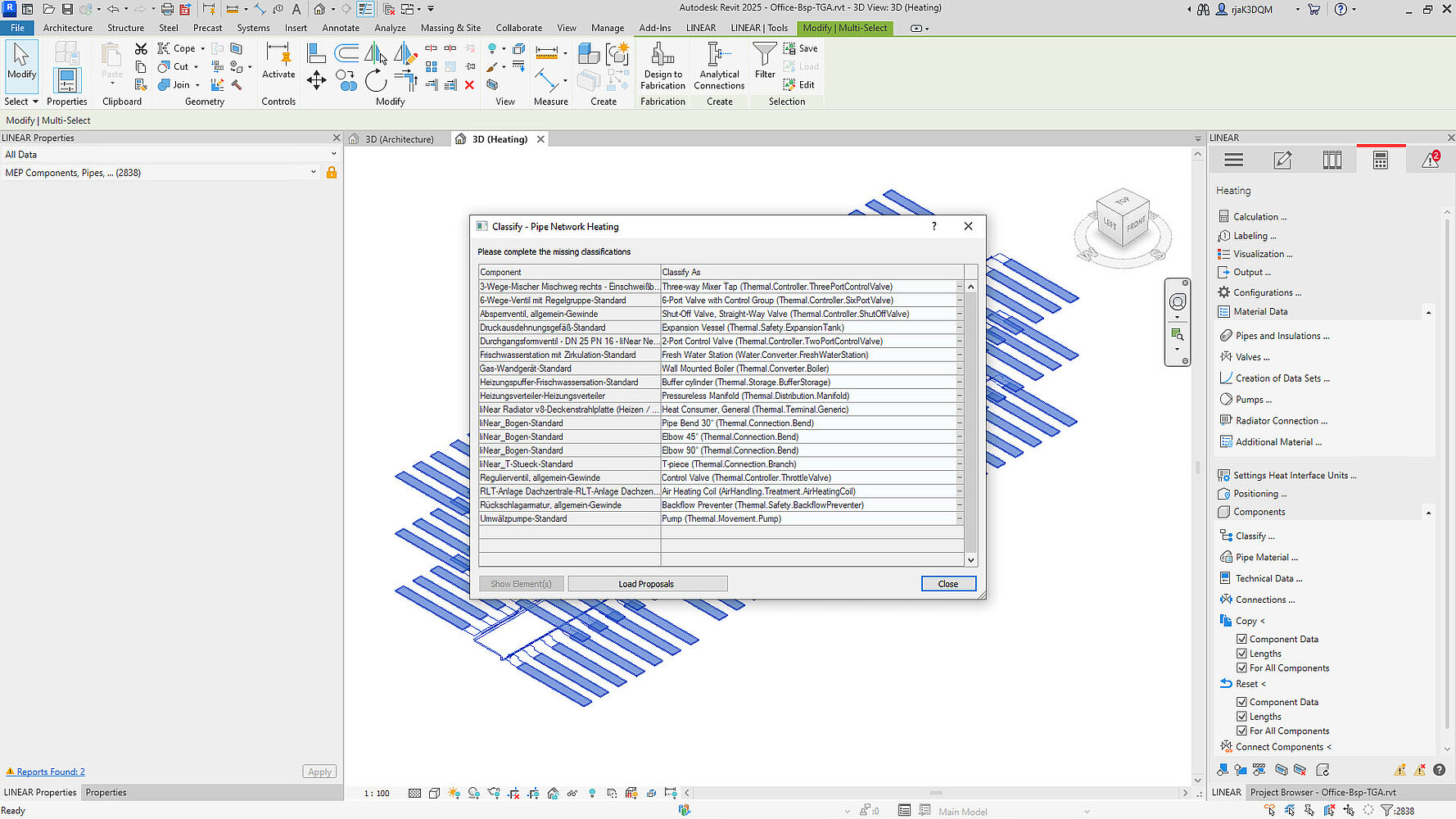

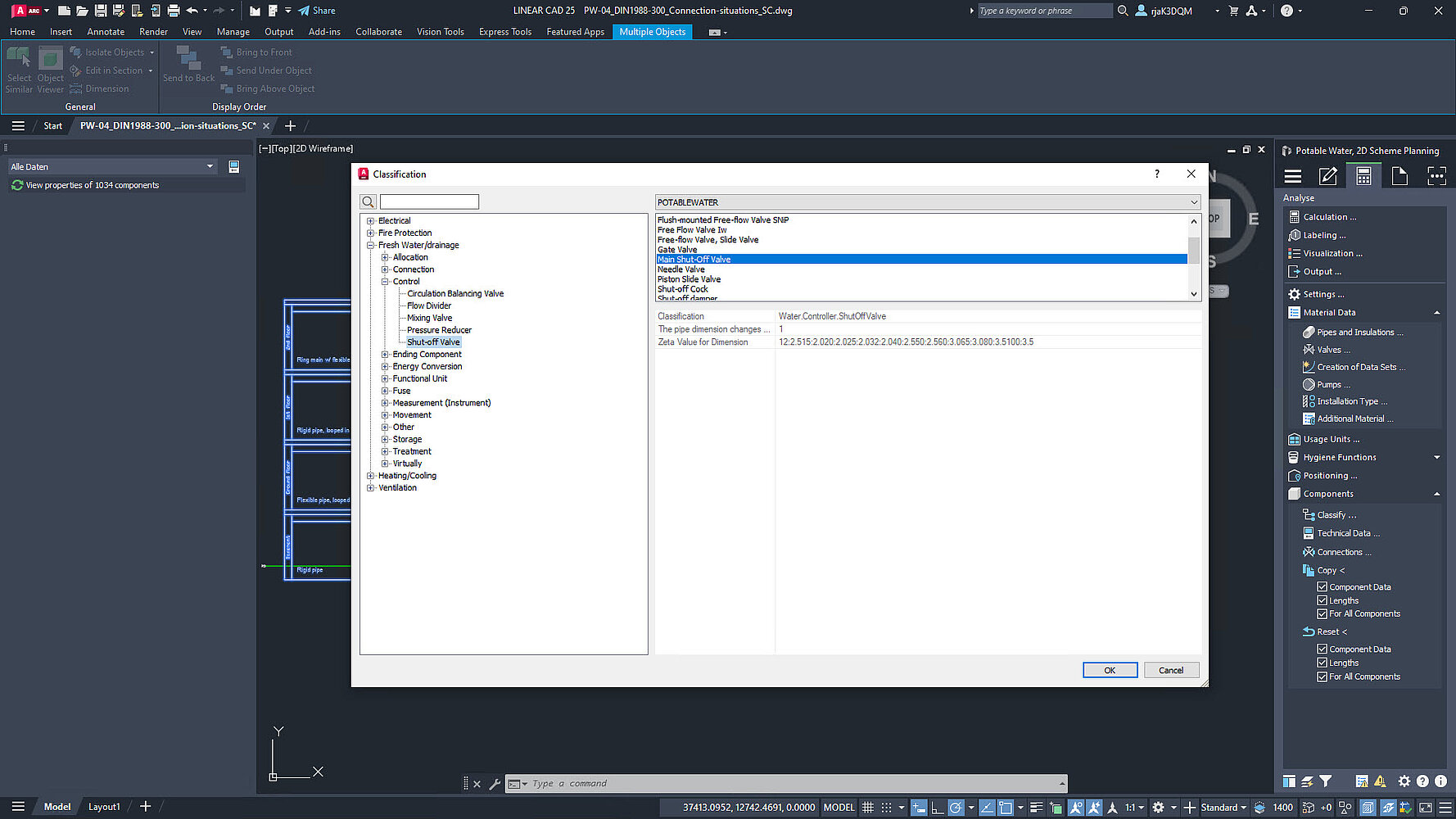

Переработанный пользовательский интерфейс диалога классификации предлагает современную древовидную структуру, практичную функцию поиска и в целом упрощенную работу. Но настоящие инновации кроются в деталях: помимо улучшенной работы, классификация теперь предлагает множество дополнительных возможностей применения. Например, не только назначение для сетевых расчетов, но и связь с системами классификации, такими как IFC - а в будущем также и по группам затрат.
Классификация теперь основана на трех уровнях: домен, функция и класс. При необходимости можно определить вариант для еще более точной классификации. Эта классификация записывается в отдельный параметр и действительна для всех компонентов и профессий/дисциплин. В контексте Revit можно даже заранее классифицировать собственные семейства, чтобы подготовить их к расчету сети.
Проблема часто используемых грубых категорий Revit, таких как "компонент HVAC", также может быть решена с помощью этой новой классификации. Она позволяет сделать более тонкое подразделение, которое можно использовать, в частности, для функций фильтрации.
Вы можете рассчитывать на гораздо более четкий и простой рабочий процесс классификации - с новыми мощными функциями.
Это лишь небольшая часть полного списка возможностей V25! Продолжайте читать прямо сейчас в разделеЧто нового.
