На протяжении многих лет LINEAR Solutions предлагает практически полное решение для проектирования и расчетов в области MEP-планирования. Основное внимание до сих пор уделялось воздушным и водным коммуникациям. Сопутствующие возможности, такие как многочисленные удобные функции для проектирования в Revit и сильная поддержка BIM-совместимых процессов планирования, все больше привлекают внимание тех, чьи специализации ранее не поддерживались в LINEAR Solutions. В частности, в отделах комплексного или общего планирования, где сотрудники, отвечающие за различные профессии, работают в более тесном контакте друг с другом, команды, использующие наш LINEAR Desktop, все чаще интересовались проектировщиками, отвечающими за электрику. В результате нас все чаще просили интегрировать соответствующие рабочие процессы и для электрических систем.
В версии 24.3, которая вышла в июле, мы выполнили эту просьбу и впервые представили LINEAR Desktop Electrical. Как и в любом другом нашем Desktop-приложении, мы, конечно же, интегрировали различные базовые функции. Кроме того, Desktop Electrical предлагает специальные инструменты, облегчающие размещение специфических компонентов, таких как выключатели, розетки и кабельные трассы. Для расчета электрических систем мы активизировали сотрудничество между LINEAR и ETAP (ранее Alpi), так что модели, созданные в Desktop Electrical, могут быть рассчитаны без проблем в ETAP Caneco.
Версия 24.3 - это только начало в плане планирования электрических систем. Однако ниже мы хотели бы подробнее рассмотреть то, что уже стало возможным благодаря этой версии.
Что в него входит?
Как уже говорилось, продукты семейства Desktop предлагают широкий спектр полезных функций, которые обеспечивают поддержку на протяжении всего процесса планирования. В качестве примера можно привести использование панели управления с удобным управлением видами иУправление видами, а также быстрое и простое создание секционных видов или 3D-рамки выбора. Это функции, которые пользователи, вероятно, уже воспринимают как должное при повседневном использовании LINEAR. Однако в ходе консультаций с экспертами в области электротехники быстро выяснилось, что подобные функции полностью отсутствуют в их повседневной работе. Если мы сейчас примерно изобразим процесс планирования с помощью инструментов, доступных в LINEAR Desktop, то увидим, что первая версия уже охватывает большое количество этапов планирования с помощью функций Desktop Electrical. Сейчас мы подробнее рассмотрим некоторые из этих функций.
Концепция прокладки труб и кабелей

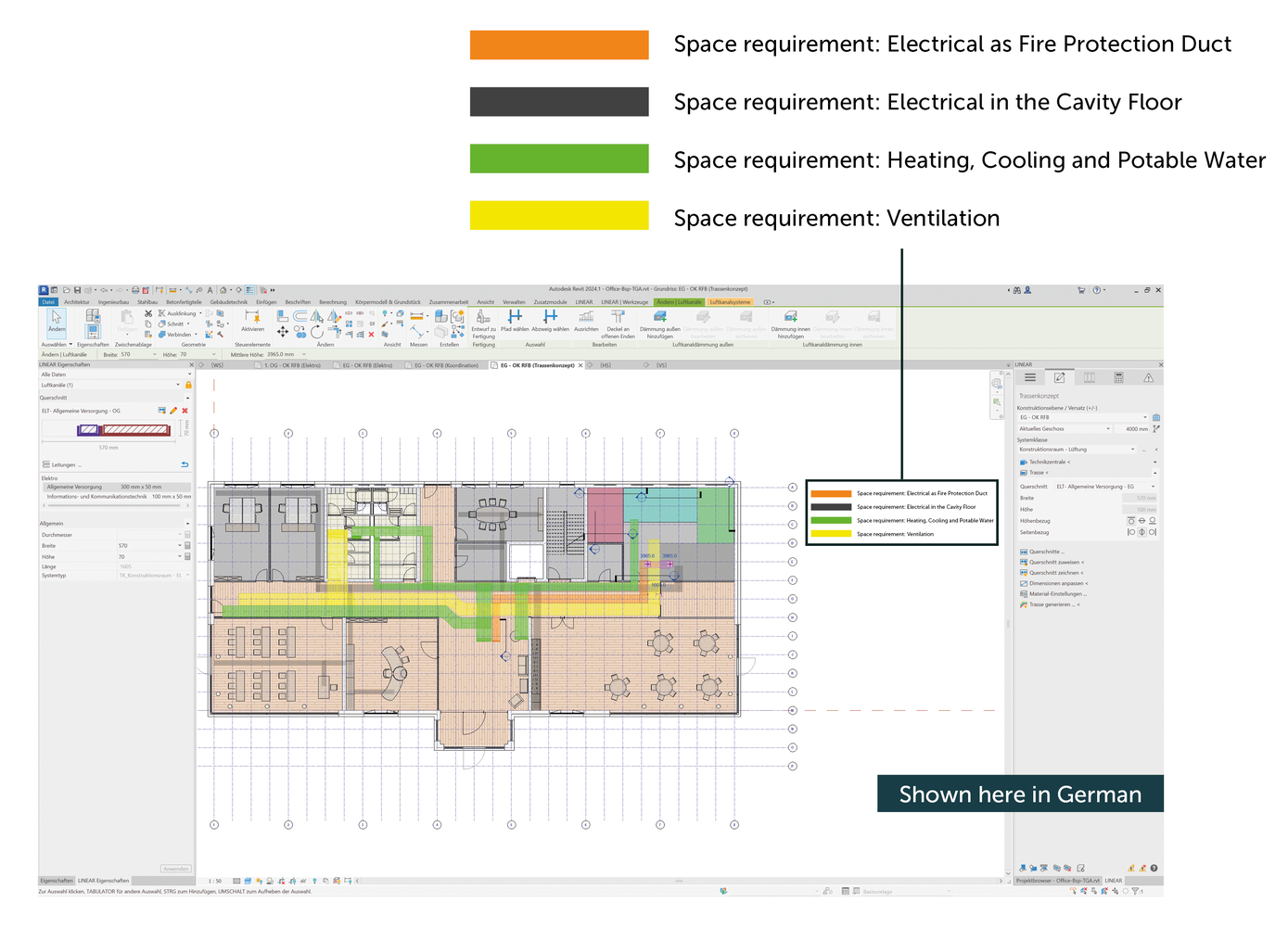

Начнем с ранних этапов планирования: необходимо определить и согласовать требования к пространству для кабельных каналов и крупных компонентов, например в аппаратных комнатах. В рабочем процессе прокладки труб и кабелей мы предлагаем функцию, с помощью которой контуры трубных и кабельных трасс могут быть переданы другим участникам процесса планирования в виде заполнителей. В случае обнаружения узких проходов поперечные сечения трубных и кабельных трасс уже могут быть полностью определены. Это позволяет уже на ранней стадии определить, достаточно ли имеющегося пространства или требуется больше места для техники в центральных местах.
Уже на этом этапе можно назначить подходящие типы обслуживания для кабельных лотков в подробных сечениях. При переходе к следующему этапу планирования отдельные кабельные лотки могут быть автоматически сгенерированы из элементов кабельной трассы. Таким образом, кабельная трасса может быть легко уточнена без необходимости моделирования всей трассы во второй раз.
Типы обслуживания
Типыобслуживания необходимы, например, для облегчения соответствующей прокладки при расчете с помощью Caneco. При использовании управления типами обслуживания LINEAR к типам обслуживания кабельных лотков автоматически добавляется название этажа, на котором расположен кабельный лоток. Это обеспечивает правильное распределение между распределительными устройствами, приборами и кабельной трассой при расчете.
Координация с другими профессиями
Цель хорошего планирования - наилучшим образом удовлетворить все требования к строительству здания с разных точек зрения. При этом часто возникают противоречивые цели, которые необходимо разрешить. Многие конструктивные проблемы могут быть решены путем заблаговременной координации между участвующими сторонами. LINEAR Desktop предоставляет для этого множество полезных функций, которые все чаще используются для составления проектов и планирования исполнения.
С помощью LINEAR Collision Check можно проверить все профессии или системы на предмет столкновений. При этом также учитываются повреждения рабочих и монтажных зон. Часто возникающие коллизии, например, между трубами отопления и кабельными трассами ELT, можно устранить с помощью команды "Смещение кабеля", проложив кабельный лоток вокруг труб отопления.
Другие столкновения, конечно, возникают каждый раз, когда конструкция здания и трубы или кабели пересекаются. Если они имеют статическое значение, то должны быть одобрены инженерами-конструкторами и архитекторами, ответственными за здание. Для этого мы предлагаем интегрированный рабочий процесс с нашим проектированием проемов. Положения о пустотах могут быть использованы для автоматического создания предложений по открытию и последующей передачи их с помощью открытого стандарта BCF (BIM Collaboration Format). Принимающая сторона не обязательно должна использовать LINEAR Desktop. Бесплатный LINEAR Void Manager может быть использован для импорта предложений в модель и их принятия или отклонения. Эта классификация, включая любые комментарии к отклоненным отверстиям, затем передается соответствующей группе специалистов по проектированию через BCF. При необходимости корректируется прокладка кабеля, и адаптированные предложения по проемам попадают в новый координационный контур.
Область рабочего стола "Вопросы и задачи" помогает управлять всеми сообщениями, связанными с проемами или поступающими из других модулей LINEAR, таких как проверка коллизий, проверка модели или расчеты. Здесь все темы, требующие согласования, могут управляться в одном месте и интегрироваться в модель.
Библиотека
На вкладке "Библиотека" вы можете легко управлять всеми семействами Revit и использовать их. Помимо стандартного контента LINEAR, вы можете легко интегрировать свой собственный контент, структурировав его по дисциплинам, проектам и локациям.
В версии V24.3 в комплект поставки Desktop Electrical входит выбор нейтральных монтажных устройств для поверхностного и скрытого монтажа. Они автоматически помещаются в рамку скрытого монтажа при индивидуальном размещении. Наши новые конфигураторы рамок и линий позволяют значительно сэкономить время при размещении нескольких компонентов.
Конфигуратор рамок

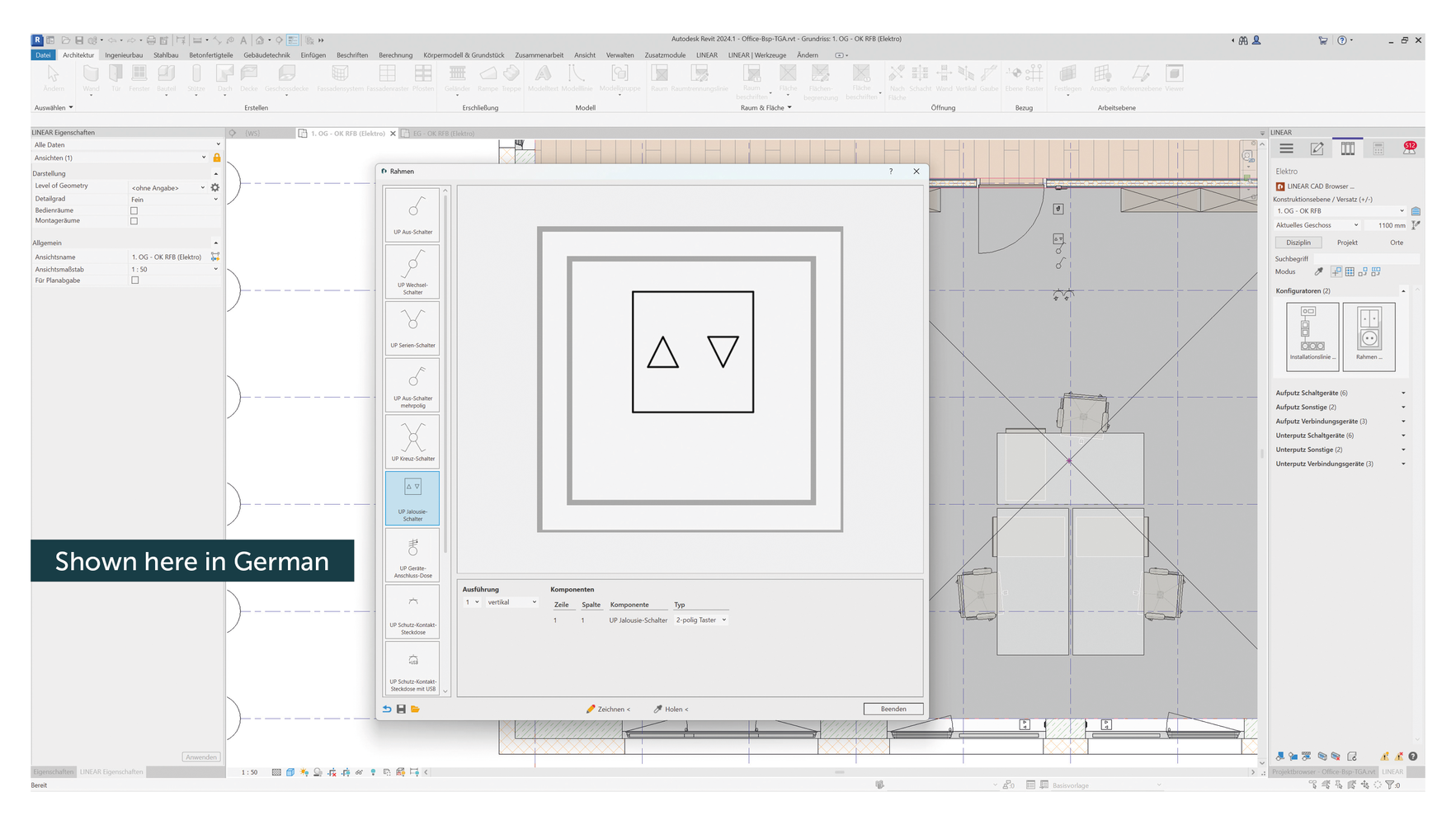

С помощью конфигуратора рамок вы можете составлять комбинации выключателей, розеток, термостатов и т. д. простым перетаскиванием и размещать их непосредственно в нужных местах модели. Их также можно легко установить в оконных проемах. На плане этажа соответствующие символы отображаются непосредственно в виде правильной стопки. Это полностью исключает необходимость корректировать расстояния или размещать символы по отдельности.
Конфигуратор монтажных линий

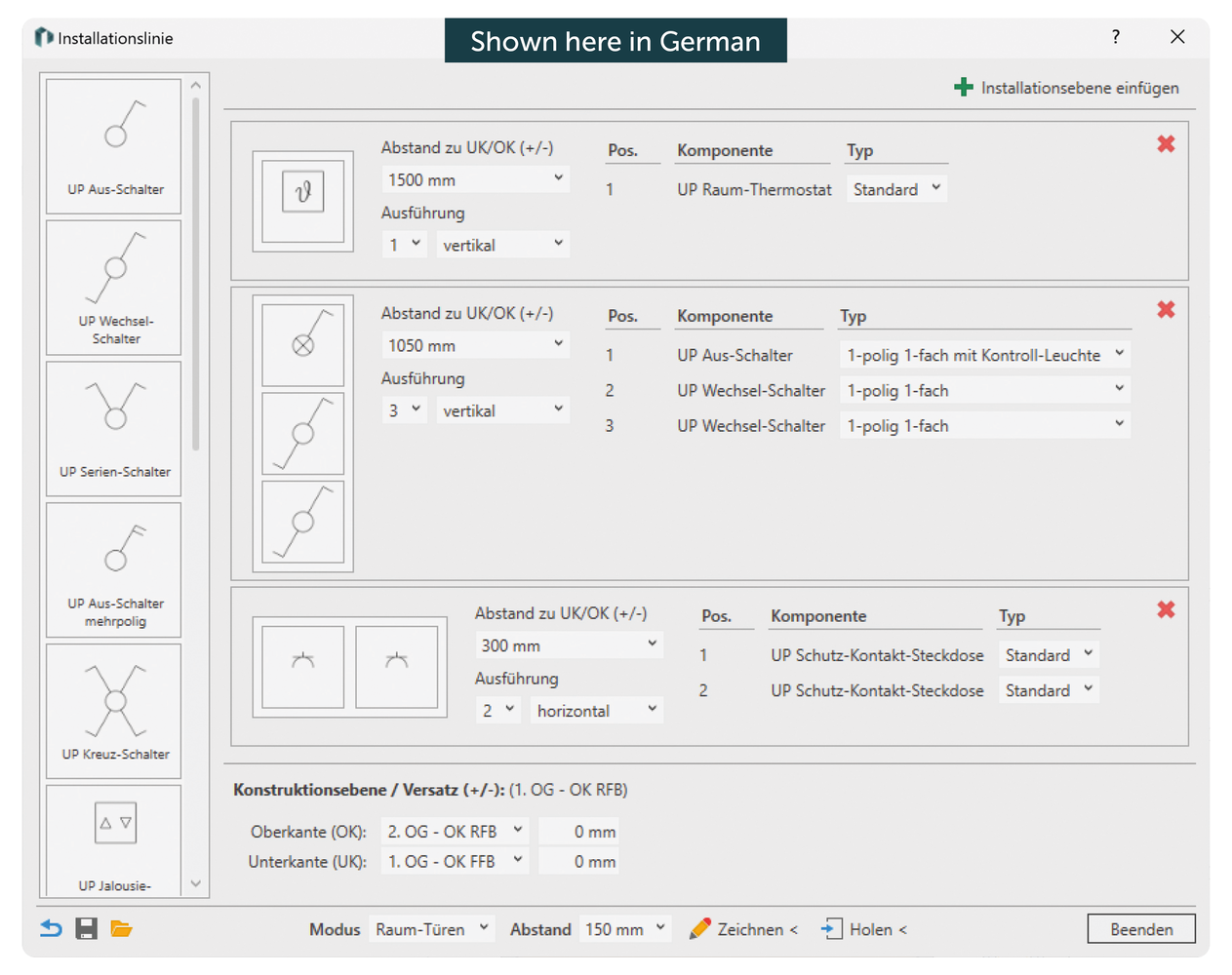

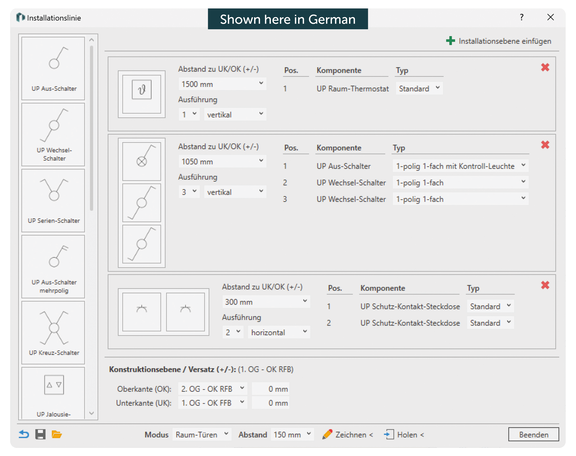

В конфигураторе монтажных линий вы также можете комбинировать монтажные устройства с помощью перетаскивания. Однако в этом конфигураторе целые монтажные линии между полом и потолком задаются с разной высотой. Например, это позволяет легко создавать классические комбинации с тремя уровнями установки рядом с дверями.
- 1 500 мм Комнатный термостат
- 1 050 мм Комбинация из 3 выключателей
- 300 мм 3-ходовая розетка, выровненная по горизонтали

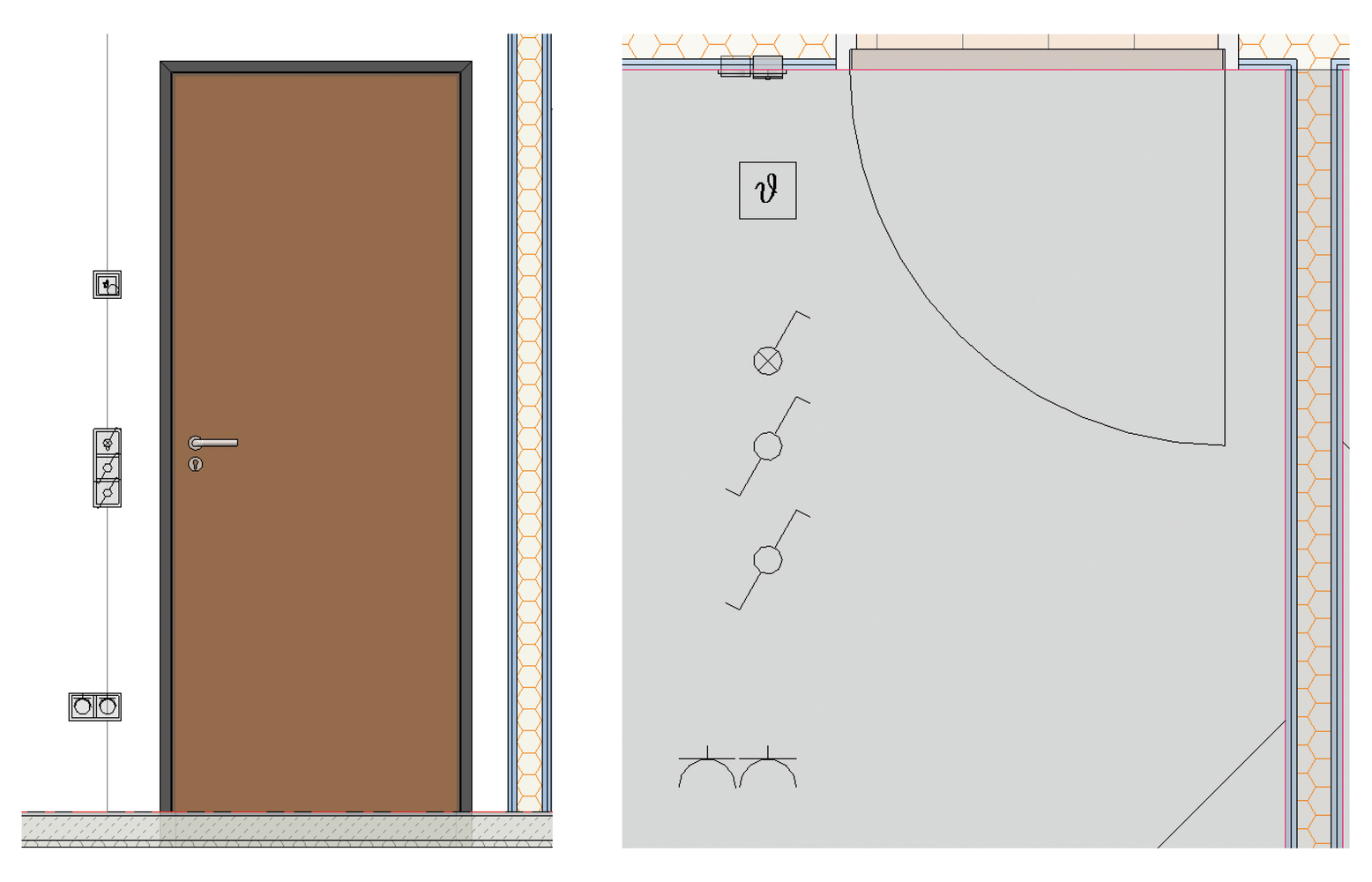

При этом автоматически учитывается стандартная точка отсчета для высоты размещения рамы. Выбрав режим размещения "Дверь (интерьер)", теперь можно просто выбрать и расположить дверь. Для этого линия установки размещается со стороны помещения напротив дверной петли на заданном расстоянии от рамы. Если впоследствии потребуется изменить заданное расстояние, размещенную монтажную линию можно легко переместить вдоль поверхности стены.
Для большей гибкости в размещении конфигуратор предлагает несколько дополнительных режимов размещения, например "Дверь (наружная)" или ручное размещение по ближайшему краю. Особенно эффективный подход обеспечивает режим "Комната-двери", который автоматизирует размещение одинаковых линий установки несколько раз. Например, предположим, что заданная ранее конфигурация должна быть использована в каждом офисе вдоль длинного коридора. Просто выбрав соответствующие помещения MEP в модели, монтажная линия автоматически размещается рядом с дверью в каждом помещении с учетом заданного расстояния.
Команда "Рабочая секция перед стеной" идеально подходит для визуального контроля результата. Просто выберите сторону стены, и будет создана рабочая секция, которая простирается до соседних стен и имеет глубину реза до задней части стены. Просто и быстро.
Классификация по IFC и группам затрат
Классификация LINEAR может использоваться для присвоения классификационных параметров компонентам и элементам модели. Таким образом, можно легко провести классификацию IFC для всей модели, что значительно улучшает семантическое качество экспорта IFC. Группы затрат - еще один пример систем классификации. При подготовке смет и расчетов такая структуризация может значительно повысить качество расчета затрат при минимальных затратах. Группа затрат записывается в компоненты, содержащиеся в модели, как общий параметр, который затем может быть использован для списков компонентов.
Классы элементов и наборы свойств
С помощью классов элементов и наборов свойств LINEAR Desktop предлагает мощный инструмент для управления данными в модели и хранения структур и форматов, необходимых для последующих процессов. Интуитивно понятный конфигуратор позволяет не только устанавливать правила для допустимых значений и форматов данных, но и настраивать собственное "Окно свойств LINEAR" для существующих или произвольно определяемых классов элементов. Таким образом, видимыми остаются только те данные, которые актуальны для вас в данный момент. Это означает, что вам больше не придется утомительно искать информацию в Revit Properties. В фоновом режиме LINEAR Desktop поддерживает высокое качество данных, указывая на ошибки, такие как неправильные форматы, диапазоны значений или недостающие данные, сразу после их ввода.
Начиная с версии 24.3, каждый рабочий стол LINEAR Desktop теперь предлагает возможность определения модели зрелости с помощью информационных уровней. В зависимости от текущей фазы планирования вы можете отображать только актуальные на данный момент атрибуты. Особенно в контексте "Информационного моделирования зданий" эта функция поддерживает ряд возможностей для повышения или обеспечения качества данных в модели на каждом этапе.
Строительное проектирование
Если проект уже продвинулся настолько, что позиционирование и определение размеров кабельных трасс и кабельных лестниц завершены, их можно разделить на секции и длины поставок, например, для присвоения уникальных номеров элементов. Для этого в LINEAR Desktop также предусмотрены простые в использовании функции.
Здесь же можно планировать монтаж кабельных трасс. Просто выберите трассы, которые необходимо смонтировать, и несущий элемент. Несколькими щелчками мыши можно подвесить кабельные трассы к потолку на заданном расстоянии, например, с помощью вставных шин или резьбовых шпилек.
Заключение
С помощью Desktop Electrical мы вошли в новую область проектирования в Revit. Учитывая множество функций, открывающих новые возможности для электротехнического планирования при моделировании в Revit, мы уверены, что это решение значительно повысит производительность при работе над моделью. От проектирования до проверки модели, от функций для обеспечения качества данных до планирования сборки - даже в первой версии Desktop Electrical охватывает очень многое. А в планах у нас еще много идей.
Мы рады, что сделали этот шаг, и теперь можем охватить все профессии, включая электротехнику, с помощью интегрированного программного пакета. Эта новая опция, безусловно, поможет вам в работе над проектами.
Мы с нетерпением ждем ваших отзывов!
