Дом Skydome: Пример для целой серии

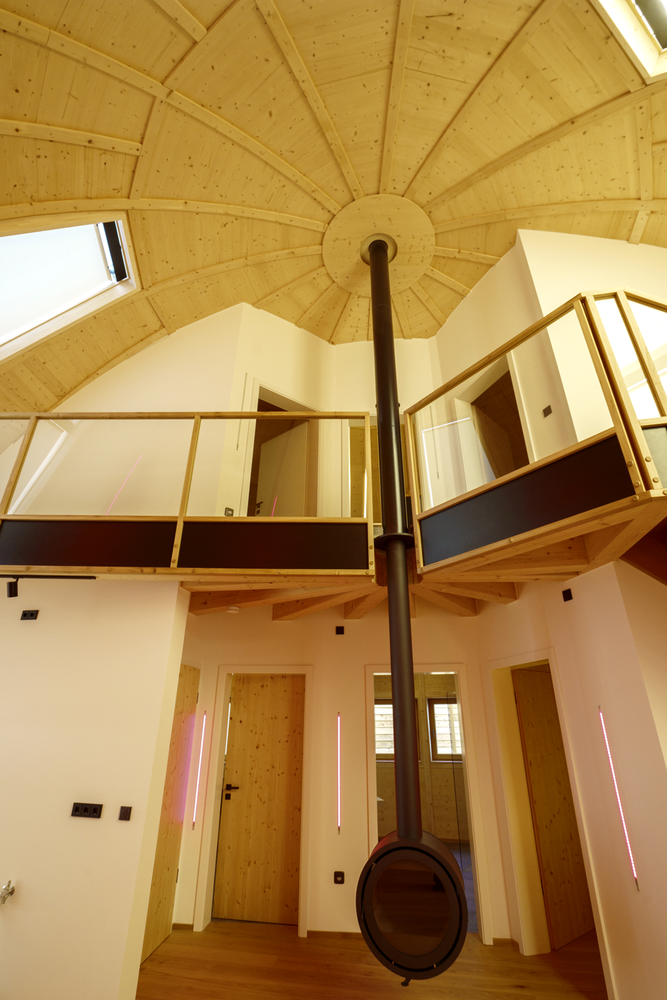

Круглая архитектура дома сразу привлекает внимание – он имеет фасад из деревянной черепицы, светлый и дружелюбный дизайн, гостиную и столовую открытой планировки с панорамным остеклением и свободно висящим камином. Это здание имеет диаметр 11 м, 116 м² жилой площади и 27 м² полезной площади. Благодаря экологическому методу строительства с изоляцией из древесного волокна и деревянно-алюминиевыми окнами, нагрузка на отопление здания составляет всего около 3 кВт, а конечное потребление энергии – 22,15 кВт*ч/м² в год.

Консультирование, проектирование и продукция из одних рук
Хорст Дихтль, сотрудник технического отдела продаж компании Roth Werke, спроектировал энергетическую систему для этого строительного объекта в тесном сотрудничестве со Штефаном Фридлем, владельцем фирмы Elektro-Wärmetechnik Friedl из Перлесройта. Он также одновременно является застройщиком Skydome.  Для эффективного производства электроэнергии используется установленный снаружи тепловой насос Roth ThermoAura F9 «воздух-вода» с годовым коэффициентом полезного действия 4,7. Он обеспечивает отопление и горячее водоснабжение, бесшумен и может работать от фотоэлектрических элементов (PV-ready). ThermoAura F9 оснащен природным хладагентом R290. Этот насос работает с частотным регулированием: то есть, он адаптируется к энергетическим потребностям жильцов дома и, таким образом, обеспечивает нужную мощность отопления в любое время. Мониторинг и частичное управление тепловым насосом осуществляется удаленно через сайт www.Heatpump24.com. Компактный гидравлический блок Roth TAF 180 л / 62 л включает в себя резервуар горячей воды и буферный накопитель. В него уже интегрирована вся гидравлика, которая содержит 3-ходовой вентиль, перепускной вентиль, расширительный бак, электрический нагревательный элемент и циркуляционный насос системы отопления. Таким образом, специалисту по монтажу систем сантехники, отопления и кондиционирования Фридлю оставалось только подключить тепловой насос и систему панельного отопления и охлаждения.

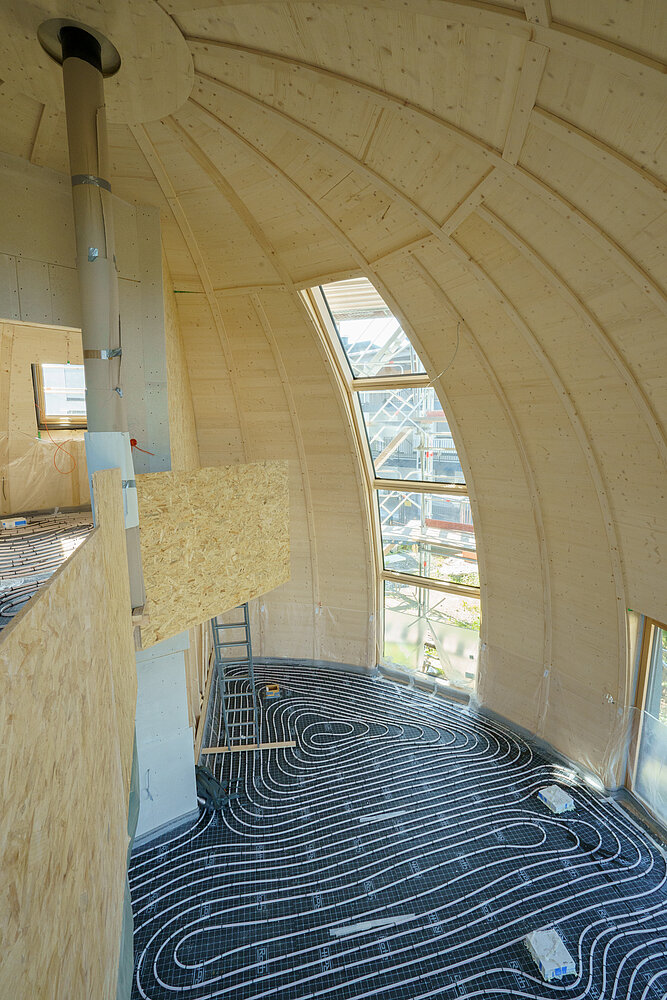

Ввиду низкотемпературного применения напольное отопление является идеальным дополнением к тепловому насосу – такая комплексная энергоэффективная система помогает застройщику экономить энергию. Панельное отопление обеспечивает комфорт в доме Skydome, его мягкое лучистое тепло создает идеальные условия для жильцов. В данном доме было решено использовать систему скоб Roth Original-Tacker. Для 116 м² потребовалось 1100 м трубы Roth X-PERT S5 диаметром 17 мм. Она прикреплялась к изоляции с помощью оригинального степлера Speedstar и оригинальных скоб фирмы Roth (см. рис. 6).

Проектирование напольного отопления

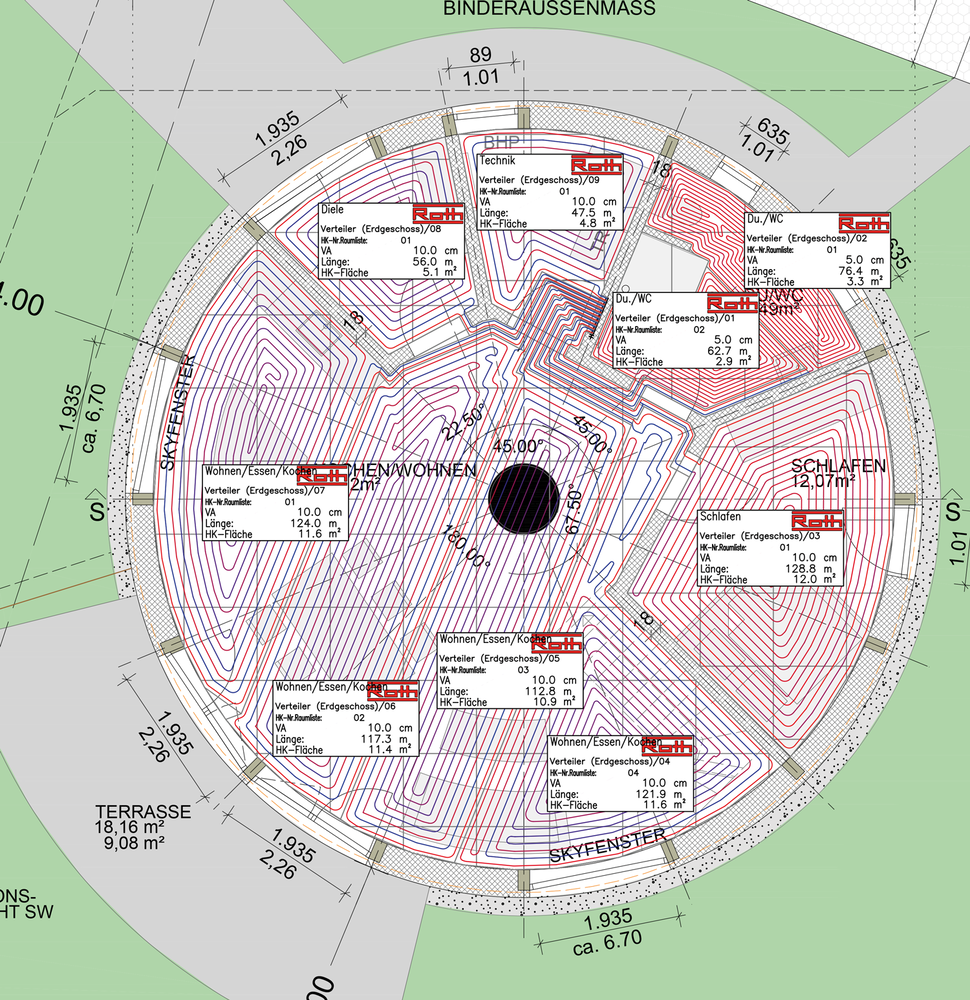

Компания Roth-Werke успешно использует программные решения LINEAR на протяжении многих лет. Специалисты этой компании сначала рассчитали отопительную нагрузку для Skydome, а на ее основе подобрали и рассчитали напольное отопление (из набора технических данных Roth). В этом наборе данных представлены многочисленные распределяющие и регулирующие комплекты, включая комплектующие, для различных систем напольного отопления Roth. Спецификация материалов на нескольких страницах содержала все требуемые компоненты и была выведена в качестве готового коммерческого предложения. Затем точно рассчитанные контуры напольного отопления были размещены на планах здания. В результате проектировщик получил оптимизированную систему, учитывающую специфические характеристики выбранных продуктов.
