Blindflächen definieren

Zeigt schrittweise, wie Sie in einem Raum eine Blindfläche definieren.

Aufgabenstellung

Sie möchten in einem Raum eine Blindfläche definieren.

Navigieren Sie zu:

Modulübersicht ➤ Flächenheizung/Flächenkühlung ➤ Raumebene

Gilt für: Flächenheizung, Flächenkühlung.

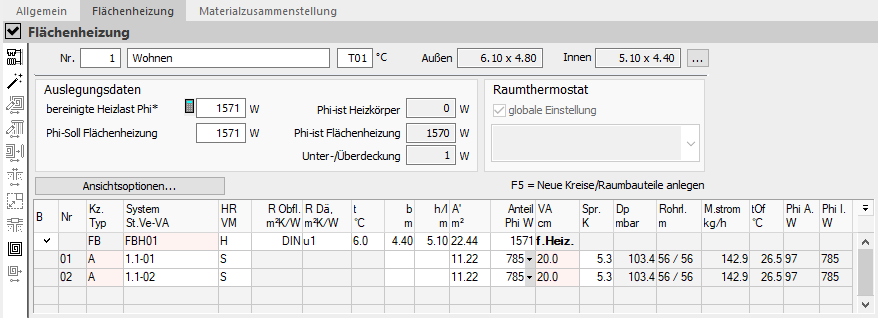

Flächenheizung Auslegung Raum Linear Building

Arbeitsschritte

Klicken Sie in eine leere Zeile der Tabelle. (Alternativ können Sie auch auf Neue Heiz-/Kühlkreise auslegen klicken oder in der Tabelle F5 drücken.)

Folgendes Kontextmenü öffnet sich:
Wählen Sie Blindfläche.

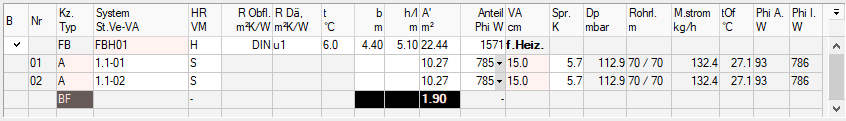

Die Blindfläche erscheint in der Tabellenspalte Kz. Typ mit dem Eintrag BF.
Geben Sie in der Spalte A’ m² das Ausmaß der Blindfläche an.

Ergebnis

Die Blindfläche ist definiert und die Fläche der Kreiszone wurde aufgrund der nun kleineren Auslegungsfläche neu berechnet.
