Kiedy na początku lat 90-tych firma LINEAR stworzyła pierwsze katalogi producentów w formie bibliotek komponentów CAD, były one pierwszymi na rynku i nie istniały żadne standardy dla tego typu danych produktowych.
Dlatego też opracowano elastyczny format, który pozwolił użytkownikom na zarządzanie istniejącymi geometriami CAD (pliki DWG i DXF) w uporządkowany sposób w postaci grup katalogowych i wygodnego interfejsu użytkownika. Już wtedy obejmowało to podgląd produktu, a także krótkie i długie teksty dla wyciągów materiałowych w połączeniu z dominującym formatem danych handlowych (DATANORM).
Format ten jest nadal idealny dla portfeli produktów, w których poszczególne produkty są już dostępne jako rysunki lub modele.

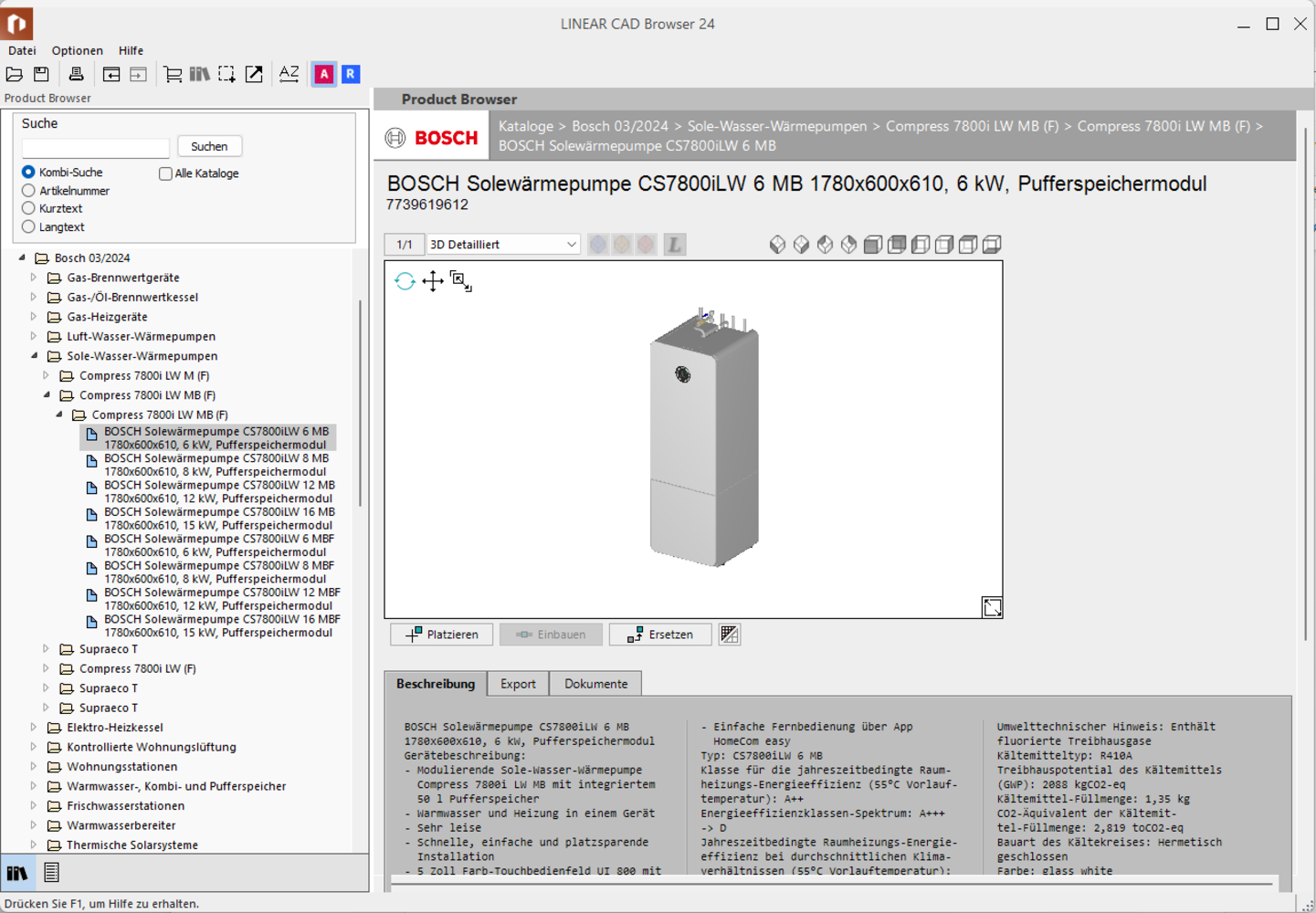

Struktura katalogu producenta może być tutaj powielona, co jest dokładnie zamierzone. W końcu LINEAR CAD Browser powinien być w stanie zastąpić drukowany katalog produktów, przynajmniej dla aplikacji CAD. Z tego powodu analogia ta jest bardzo pomocna w wyszukiwaniu produktów.
Dzięki potężnemu silnikowi konfiguracji, produkty mogą być łączone i w tym procesie poddawane kontroli wiarygodności i zależności. Podgląd pozwala na bezpośrednie sprawdzenie wyniku.
Format VDI 3805, który został opracowany później, pierwotnie koncentrował się na dostarczaniu technicznych danych projektowych. Na podstawie załącznika 1 tego standardu VDI zdefiniowano różne typy zestawów i pola danych dla różnych kategorii produktów. W tym czasie pierwsze dostępne zestawy danych były oparte na załączniku 2 dla zaworów grzejnikowych i załączniku 6 dla grzejników.
Ma to następujące zalety
Nie ma potrzeby tworzenia i dostarczania tysięcy modeli.
Model może być generowany dla różnych platform docelowych. Po utworzeniu, producenci nie muszą dostarczać żadnych dodatkowych formatów danych dla innych rozwiązań oprogramowania dla usług budowlanych. Oprogramowanie musi tylko być w stanie przetwarzać dane VDI 3805.
Parametry i wbudowany język programowania są wykorzystywane do rozwiązania problemu, który szybko staje się oczywisty, zwłaszcza w przypadku grzejników: połączenie długości, głębokości i wysokości z różnymi pozycjami połączeń szybko prowadzi do dziesiątek tysięcy różnych grzejników. I oczywiście nie ma sensu tworzyć lub opisywać ich wszystkich indywidualnie.
Teraz tworzenie geometrii zgodnie z VDI 3805 nie jest trywialne. Jest to jeden z powodów, dla których nie wszystkie pliki VDI 3805 zawierają dane projektowe. Dlatego też LINEAR opracował własny edytor graficzny jako aplikację dla AutoCAD, dzięki czemu można generować pliki DWG lub dane projektowe VDI 3805 bez zmiany środowiska oprogramowania.
Jedyną przeszkodą jest predefiniowana struktura pliku VDI 3805, która w wielu przypadkach nie odpowiada strukturze katalogu. Jednak wbudowana funkcja wyszukiwania w przeglądarce LINEAR CAD Browser może to całkiem dobrze zrekompensować.
Jakie formaty dla jakich produktów?
Nasze doświadczenie pokazuje, że różne formaty mają sens w przypadku bardzo zmiennych produktów w sektorze usług budowlanych.
Indywidualne modele CAD z danymi technicznymi i handlowymi mogą być ekonomicznym sposobem oferowania danych produktowych dla poszczególnych urządzeń lub łatwych w zarządzaniu portfeli produktów z niewielką liczbą powtórzeń. Zwłaszcza jeśli modele CAD są już dostępne do tych celów.

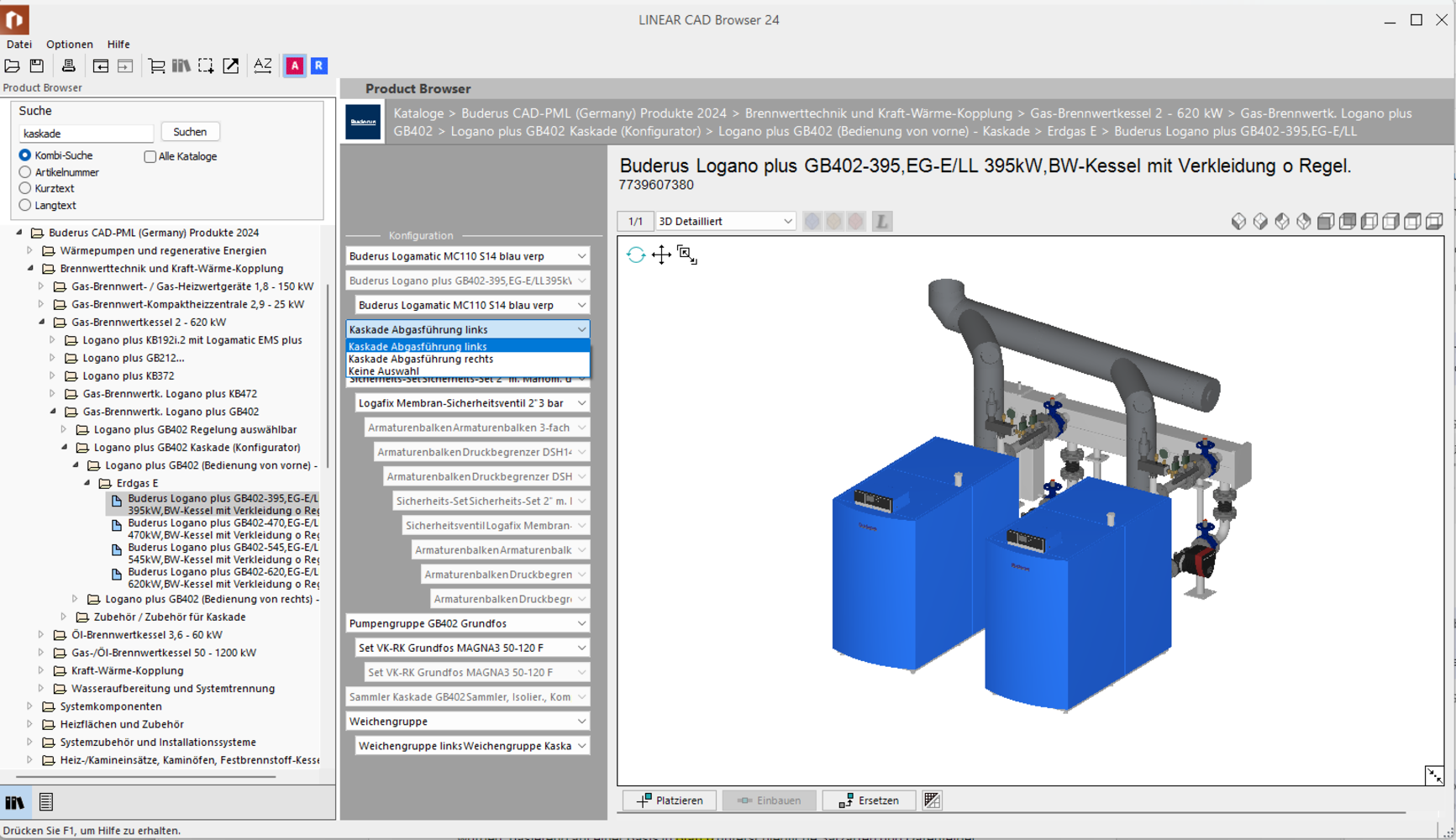

W ten sposób można również łatwo tworzyć konfigurowalne grupy komponentów, takie jak elastyczne kaskady z predefiniowanymi połączeniami rurowymi, duże kotły lub moduły hydrauliczne. Pomagają one w definiowaniu zależności, sprawdzaniu wiarygodności i bezpiecznym wyborze produktów.

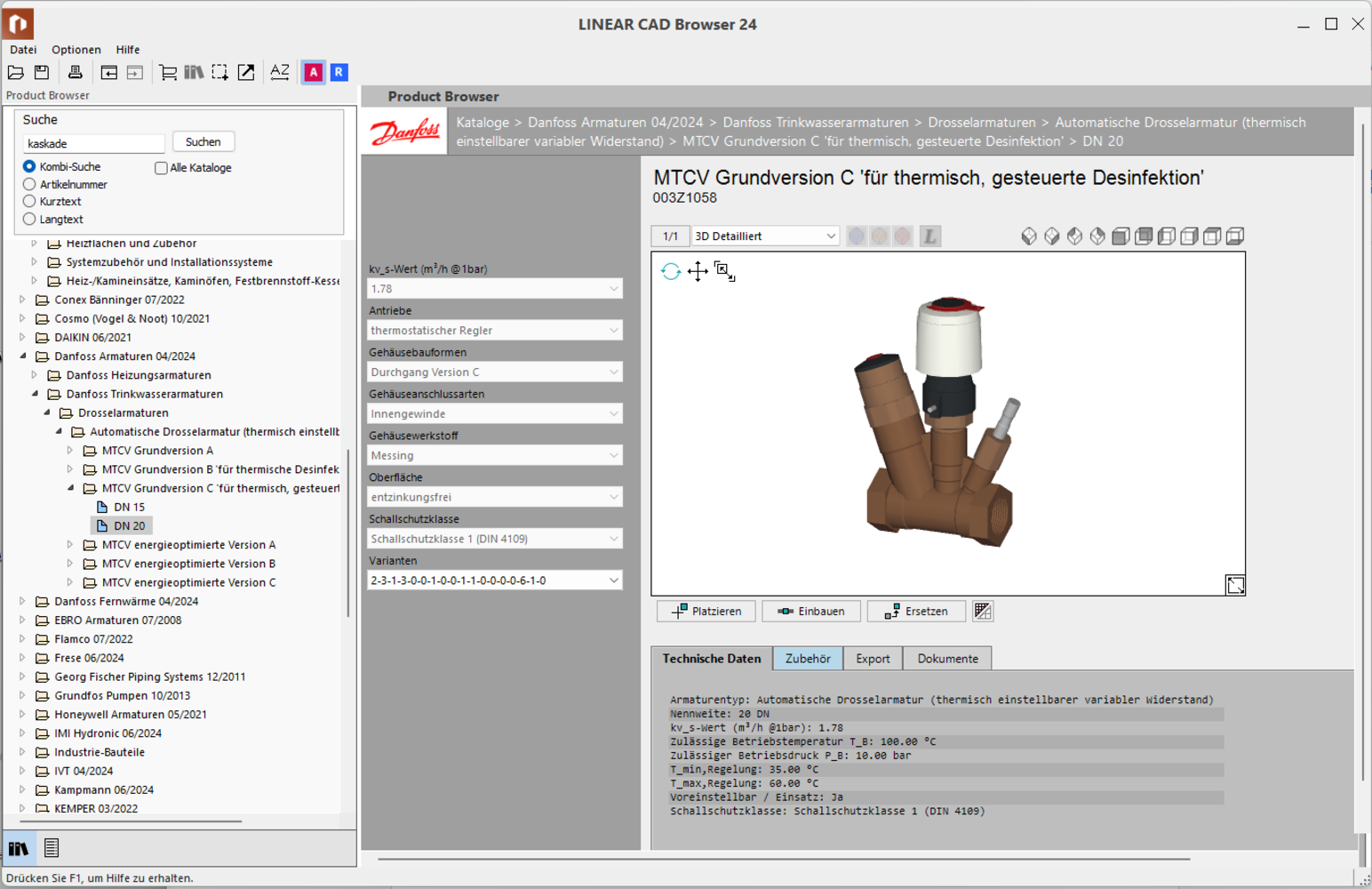

Format VDI 3805 pokazuje swoje zalety dzięki komponentom o kilku wymiarach i alternatywnym akcesoriom. Pozwala to nie tylko ograniczyć wybór opcji produktu. Dane techniczne, które mogą od tego zależeć, są również zawsze poprawne.

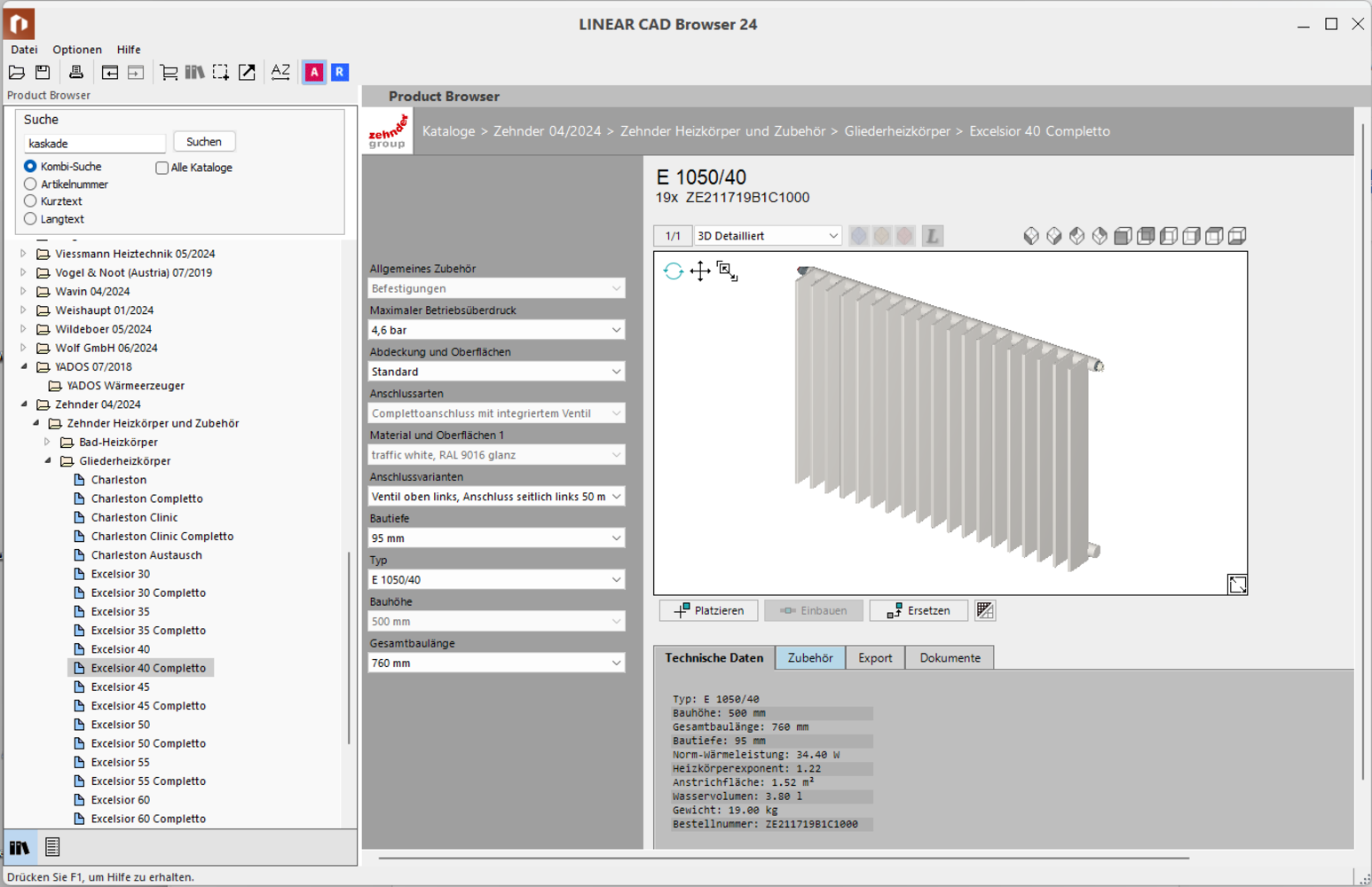

VDI 3805 wyróżnia się również w przypadku innych podobnych komponentów, takich jak grzejniki lub elementy wentylacyjne - pod warunkiem, że dane projektowe do generowania geometrii są również uwzględnione.
Wyjaśnia to, dlaczego wykrywanie danych LINEAR w formacie VDI 3805 jest ogólnie bardziej złożone, ale zaleta uniwersalnego zastosowania w dowolnym oprogramowaniu budowlanym przekonuje coraz więcej producentów.
Ważne jest jednak, aby wiedzieć, że arkusze VDI 3805 nie są zdefiniowane dla wszystkich typów produktów. Zawsze doradzamy naszym partnerom branżowym z wielką dbałością o szczegóły i możemy zalecić odpowiednie podejście do portfolio produktów.
Podsumowanie Prefabrykowane modele CAD stały się integralną częścią codziennej pracy planistycznej. Niezależnie od źródła danych, praca z LINEAR CAD Browser lub LINEAR Content Hub pozostaje spójna i logiczna. W zależności od wyboru i kombinacji opcji produktu, podgląd jest aktualizowany, a model pojawia się na platformie docelowej dołączonej do kursora, który ma zostać umieszczony. Precyzyjny i zawierający wszystkie połączenia i dane techniczne. Prosty i oszczędzający czas.
