О виртуальных элементах

Объясняет концепцию виртуальных элементов при расчете трубопроводных и воздуховодных сетей.

Трубопроводная или воздуховодная сеть – в зависимости от количества конечных элементов (например, отопительных приборов или воздухораспределителей) – является более или менее разветвленной. Для обзорности гидравлического разделения такой сети отдельные элементы между двумя ответвлениями объединяются в так называемые участки. Первый и последний отрезок трубопровода на пути от источника (например, котла или вентилятора) до конечного элемента также является участком. В свою очередь, каждый путь потока к своему конечному элементу является результатом комбинации последовательных участков.

Как правило, для каждого элемента в расчете существует аналог на чертеже или в модели. Исключением, однако, являются разветвления, возникающие не от вставленных ответвлений, а от штуцеров или решеток на непрерывных трубах или воздуховодах.

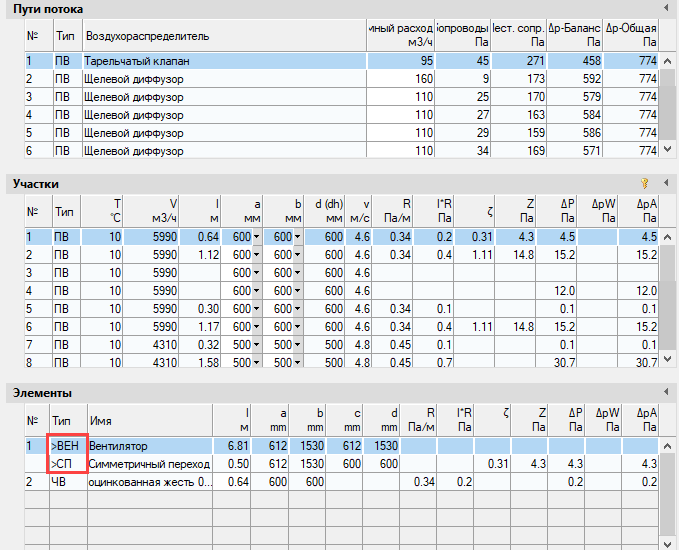

При этом возникают ситуации гидравлического ответвления, которым не может быть назначен соответствующий элемент на чертеже или в модели. В таких случаях для расчета создаются так называемые «виртуальные» элементы, которые отмечаются в списке компонентов префиксом ">".

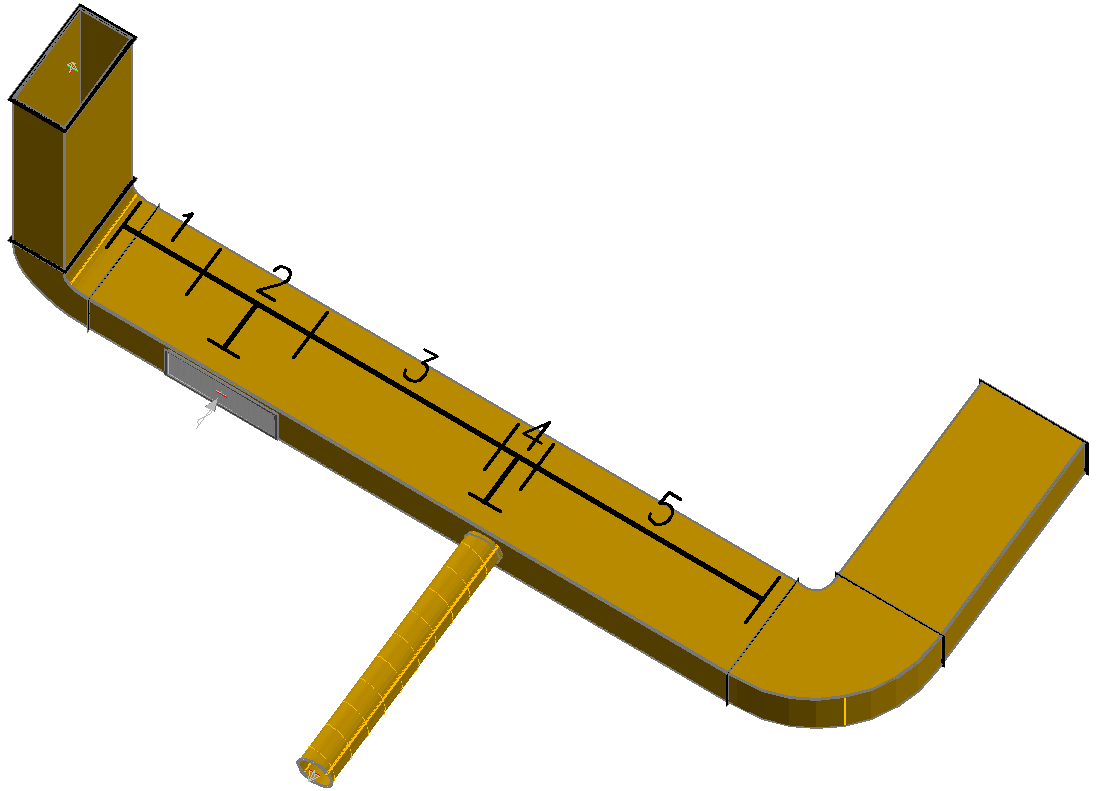

На следующем рисунке видно, что непрерывный воздуховод, имеющий решетку и штуцер, для целей расчета должен быть разделен на три участка воздуховода (1, 3, 5) и два ответвления (2, 4).

Виртуальные элементы можно редактировать как и все остальные элементы в диалоге элементов (за исключением материала). Однако они не отображаются в ведомостях элементов, поскольку имеют значение только для расчета.

Этот механизм виртуальных элементов также применим к комбинированным элементам, таким как комбинированные приточно-вытяжные установки или теплообменники. Для расчета они делятся на две виртуальные вентиляционные установки или один нагреватель и один охладитель.
