Определить новое поперечное сечение трассы
Пошагово показывает, как определить новое поперечное сечение трассы.
Подготовка
Вы завершили планирование потребностей и разместили требуемые технические пространства в проекте. Теперь вы желаете определить поперечные сечения, которые могут быть назначены трассам на проекте.
Перейдите к:
Процедура
- Нажмите на
.

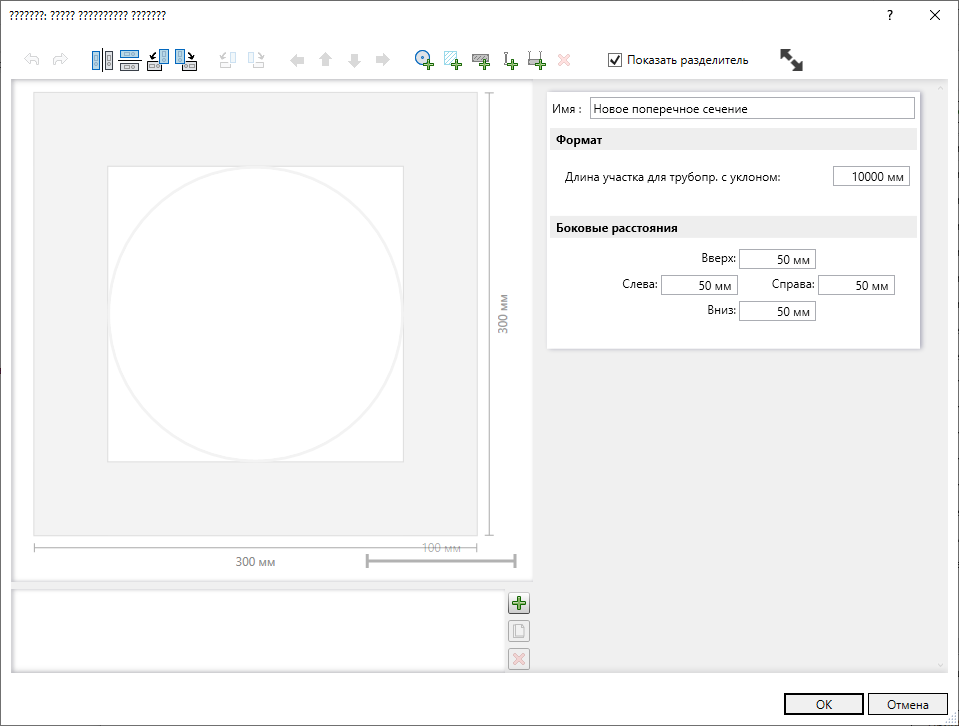

- Введите название поперечного сечения.
- В нижней части диалога нажмите на , чтобы добавить желаемое количество трубопроводов в предварительный выбор.
Если в диалоге LINEAR Свойства трассы ей были назначены трубопроводы и вы открыли диалог Поперечное сечение из её свойств, то тут будут показаны назначенные трубопроводы.
- Кликните на отдельные трубопроводы в предварительном выборе и создайте их конфигурацию в области Трубопровод.

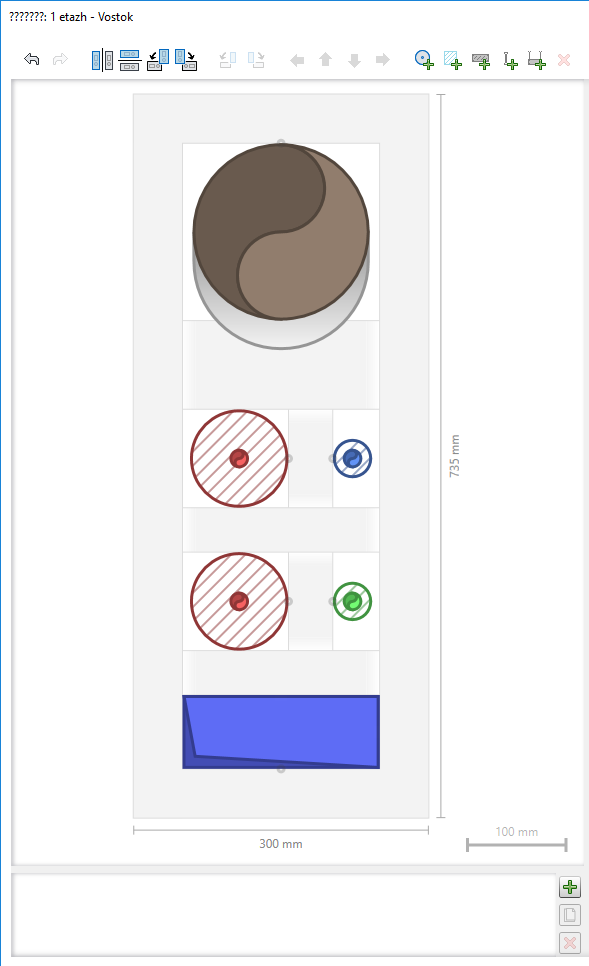

- Путем перетаскивания перенесите отдельные трубопроводы на желаемые позиции в поперечном сечении.
- Нажатием на
добавьте к поперечному сечению зарезервированные области для пересечения трубопроводов. - Нажатием на
и
добавьте заполнители для для крепежных профилей и резьбы и/или нажатием на
заполнители для готовых крепежных конструкций в поперечное сечение. После этого вы можете сконфигурировать элементы крепежа. Прим.:Элементы крепежа служат только для учета занимаемой креплением площади в трассе. Они не создаются при генерировании трассы.

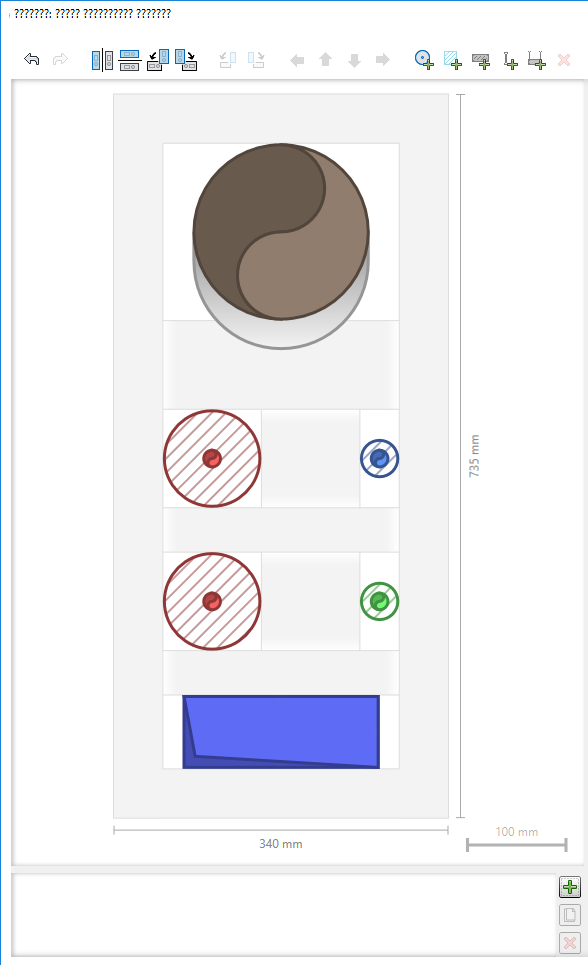

- Отредактируйте боковые расстояния, дистанцию и положение каждого трубопровода.
- Нажмите на OK.

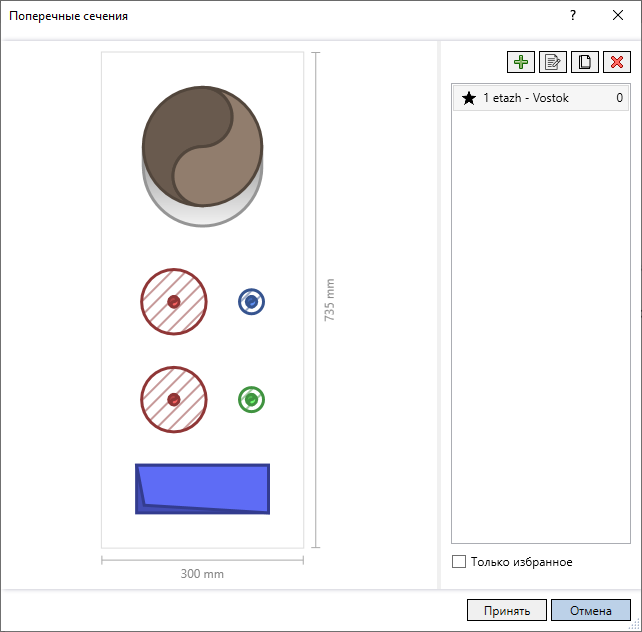

Новое поперечное сечение трассы со всеми трубопроводами, их размерами и формой будет определено и появится в списке поперечных сечений. Оно будет автоматически отмечено в качестве избранного.
- Нажмите на Принять.
Результат
Новое поперечное сечение будет создано и сразу же может использоваться для создания новых трасс или для присвоения существующим трассам.
