Задать предварительные размеры трассы
Пошагово показывает, как назначить трассе созданную конфигурацию трубопроводов и определить ее приблизительные размеры.
Подготовка
Вы построили трассу с предполагаемой занимаемой площадью и желаете назначить ей созданную конфигурацию трубопроводов, чтобы определить ее приблизительные размеры.
Условия для выполнения данной команды:
Вы спроектировали трассу с предполагаемой занимаемой площадью.
Перейдите к:
Процедура
- Нажмите на Поперечные сечения....
После этого откроется диалог Поперечные сечения.
- Нажмите на

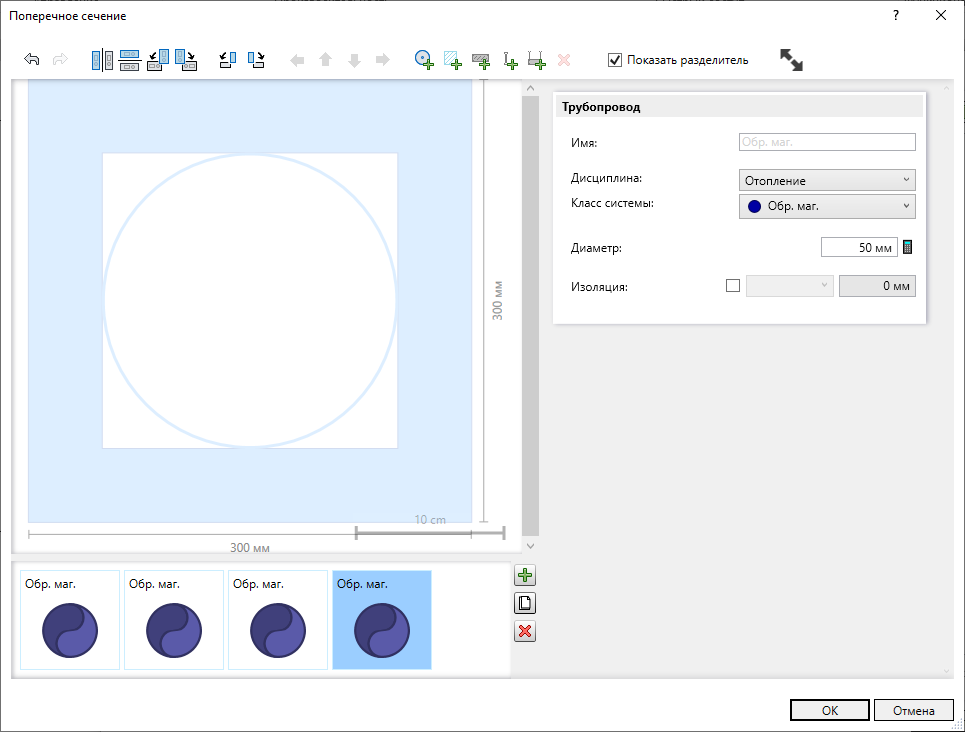

. После этого откроется диалог Поперечное сечение.
- Введите название для нового сечения.
- Добавьте в предварительный выбор все требуемые трубопроводы нажатием на .
Трубопроводы будут добавлены в ассортимент предварительного выбора.
- Отметьте отдельные трубопроводы и укажите их Дисциплину и Класс системы. В конце необходимо нажать кнопку OK и Принять.
- На вкладке Конструкция нажмите на Назначить поперечное сечение <.
- Назначьте желаемой трассе новое, только что созданное поперечное сечение.

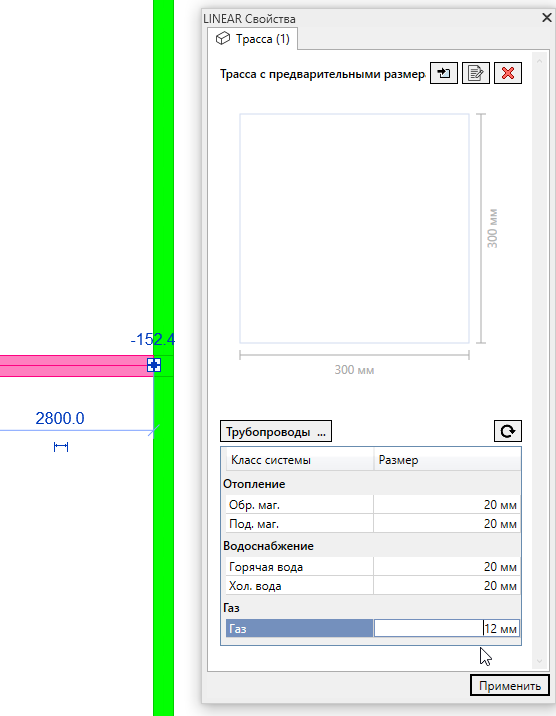

- Отметьте сегмент трассы и в LINEAR Свойствах отредактируйте размеры трассы.
- Повторите редактирование размеров для всех сегментов трассы.
Результат
Таким образом трассе будут присвоены все запланированные трубопроводы. Они получат ожидаемые размеры во всех сегментах трассы.
