Генерировать трассу

Пошагово показывает, как сгенерировать трубопроводы поперечного сечения трассы в какой-либо трассе.

Подготовка

Вы нарисовали трассу, назначили поперечные сечения и теперь желаете сгенерировать трубопроводы в трассах.

Перейдите к:

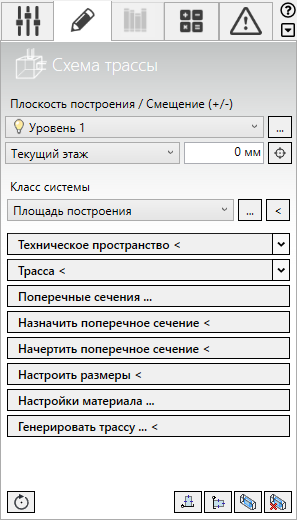

Вкладка Проект ➤ Концепт трасс ➤ Вкладка Конструкция

Процедура

Нажмите на Генерировать трассу .... <
Выберите трассы, для которых требуется сгенерировать трубопроводы. Подтвердите свой выбор, нажав ENTER.
Выберите начальную точку для генерирования трассы, как сообщает всплывающая подсказка. Для трубопроводов с уклоном начальная точка является наиболее высокой.
Кликом мыши выберите начальную точку для генерирования трассы.
Если трасса генерируется впервые, то открывается диалог Настройки материала.
В диалоге Настройки материала проверьте назначение материалов и подтвердите его нажатием на Принять.

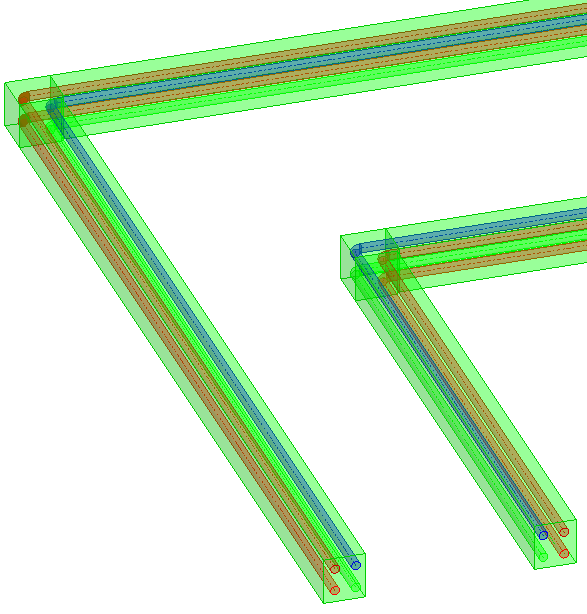

Результат

В выбранных трассах будут сгенерированы трубопроводы с соответствующими материалами для назначенных поперечных сечений.
