Подробнее о «Технические пространства»

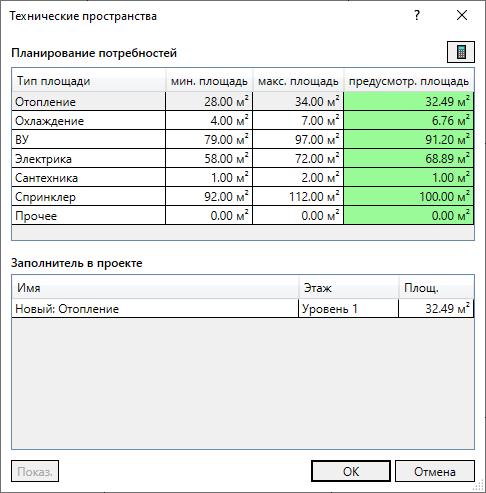

Информация о диалоговом окне Технические пространства на вкладке Анализ рабочего процесса «Концепт трасс».
В данном диалоге осуществляется планирование занимаемой техническими пространствами площади для вашего проекта.
Вы находитесь здесь:
Планирование потребностей
| Столбец | Описание |
|---|---|
| Тип поверхности | Дисциплина, для которой планируется занимаемая техническим пространством площадь. Названия в этом столбце не могут быть изменены и они не зависят от дисциплин на вкладке Проект. |
| Минимальная площадь | Минимальная площадь одного или нескольких технических пространств для соответствующей дисциплины. Значение может быть как указано вручную, так и рассчитано в диалоге Определение размеров в соответствии с VDI 2050-1. |
| Максимальная площадь | Минимальная площадь одного или нескольких технических пространств для соответствующей дисциплины. Значение может быть как указано вручную, так и рассчитано в диалоге Определение размеров в соответствии с VDI 2050-1. |
| Предусмотренная площадь | Показывает фактическую площадь уже размещенных технических пространств. Если предусмотренная площадь находится в разрешенных пределах, то ячейка окрашена в зеленый цвет. Если предусмотренная площадь находится за разрешенными пределами, то ячейка окрашена в красный цвет. |
Заполнитель в проекте
При клике мышью на строчку в таблице Планирование потребностей будут показаны все уже размещенные технические пространства соответствующей дисциплины с названием, уровнем и площадью.
Если запись отмечена, то нажатием на Показать можно отобразить соответствующее техническое пространство. Если ни один из открытых видов не содержит выбранное техническое пространство, то будет открыт диалог, в котором можно запустить поиск технического пространства на закрытых видах.
