Подробнее об «Определение размеров»

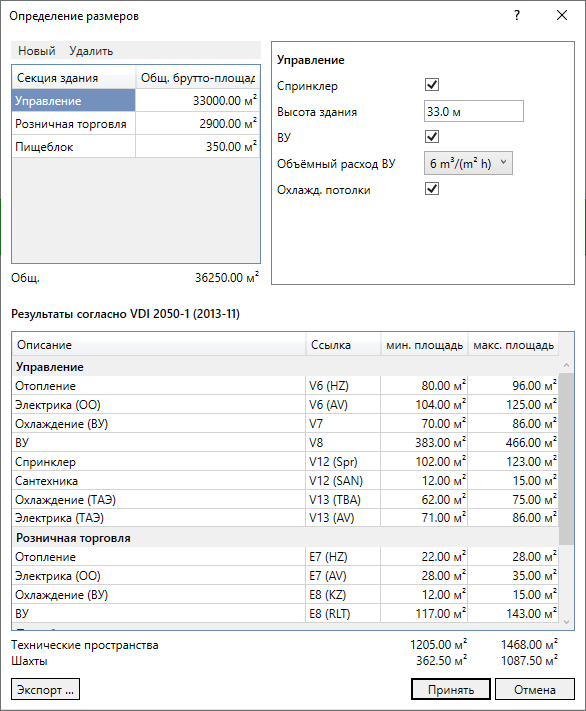

Информация о диалоговом окне Определение размеров для технических пространств в рабочем процессе «Концепт трасс».
VDI 2050-1 предлагает несколько примеров требований к площади технических пространств для типов зданий Управление, Розничная торговля и Пищеблок. На основании этих шаблонов в данном диалоге можно определить размеры технических пространств для вашего проекта в соответствии с нормативом.
Вы находитесь здесь:
Создать/удалить шаблон
Новый: открывает меню доступных шаблонов. После клика мышью на шаблон его нормативные значения будут представлены в таблице.
Удалить: удаляет отмеченную секцию здания из таблицы.
Таблица Секция здания
Секция здания: обозначение шаблона. Данное обозначение может быть изменено. Размеры большого офисного помещения, к примеру, могут быть определены на основании шаблона для управления.
Общая площадь: базовая площадь конструкции плюс нетто-площадь секции здания. В шаблоне указано значение в соответствии с нормативом. Данное значение может быть отредактировано. Границы площади для технических помещений определяются в соответствии с заложенной базовой брутто-площадью из норматива. В случае, если указанная базовая брутто-площадь лежит за пределами заложенных значений, то ячейка Общая площадь будет окрашена в красный цвет. В таких случаях для определения площади технических помещений будет использоваться либо наименьшее, либо наибольшее заложенное значение для базовой брутто-площади.
Настройки
Настройки для отмеченной секции здания. В зависимости от выбранного шаблона требуются различные данные для определения потребности в занимаемой площади. Эти данные указываются вручную.
Результаты согласно 2050-1 (2013-11)
На основании имеющихся секций здания и их настроек будут определены границы площадей для технических помещений отдельных дисциплин.
Рассчитанные минимальные и максимальные границы площадей для каждой дисциплины приведены со ссылкой на норматив (к примеру, диаграмма V6, кривая HZ).
Под таблицей показаны суммированные минимальные и максимальные площади для технических помещений и шахт. Нажатием на кнопку Экспорт можно экспортировать конфигурацию в файл Excel, нажатием на Принять рассчитанные площади будут перенесены к планированию потребностей для проекта. Значения будут сохранены в проекте и в любое время могут быть отредактированы в данном диалоге.
