Подробнее о «Поперечное сечение»

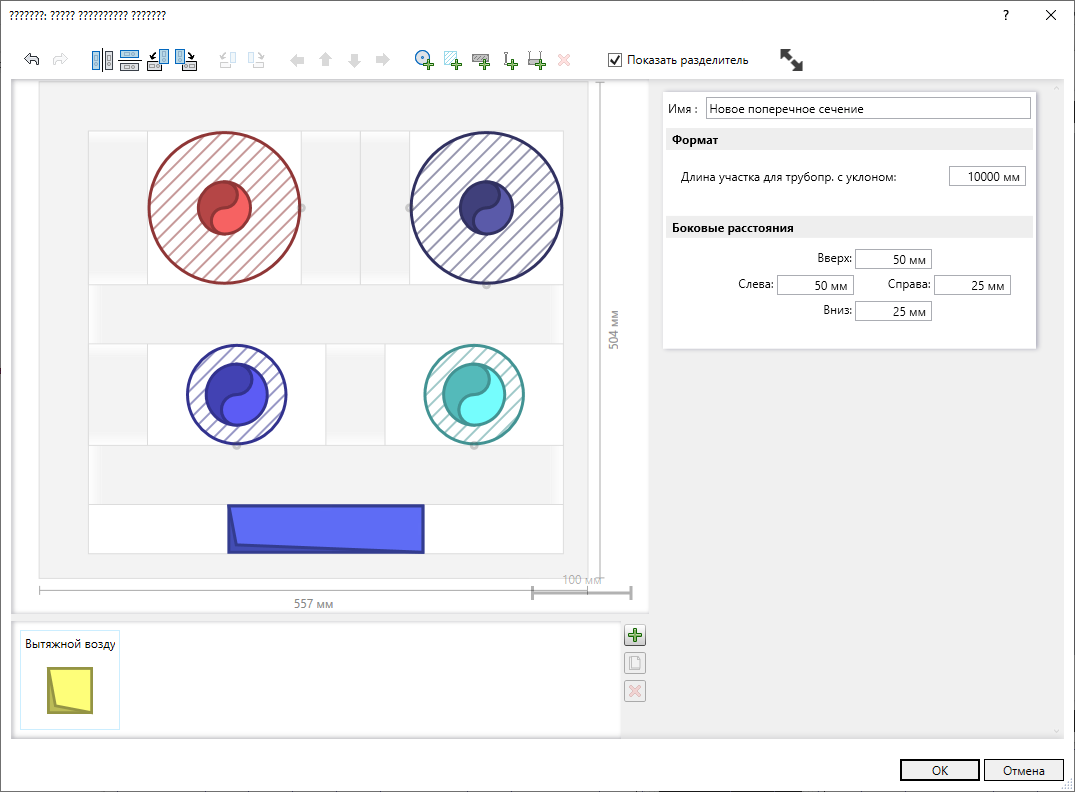

Информация о диалоговом окне Поперечное сечение в рабочем процессе «Концепт трасс».

Различные участки трассы на вашем проекте могут иметь различные поперечные сечения. В данном диалоге можно задать новые поперечные сечения.

Вы находитесь здесь:

Вкладка Проект ➤ Концепт трасс ➤ Вкладка Конструкция ➤ Поперечные сечения ... ➤ Новое поперечное сечение

Строка символов

Символ

Описание

Отменяет изменение или возвращает предыдущее действие. В качестве альтернативы можно использовать комбинации клавиш CTRL + Z и CTRL + Y.

Отражает всю конфигурацию относительно вертикальной или горизонтальной оси.

Вращает всю конфигурацию против или по часовой стрелке.

Поворачивает отдельные объекты в поперечном сечении против или по часовой стрелке.

Перемещает выбранный в конфигурации объект в соответствии с направлением стрелки.

Добавляет заполнитель размером с отмеченный трубопровод.

Добавляет к сечению зарезервированную область, которая не содержит линий и может быть использована, например, как плоскость вычерчивания.
Добавляет в сечение крепежный профиль, который впоследствии можно передвинуть на нужную позицию.
Добавляет в сечение крепежную резьбу, которую впоследствии можно передвинуть на нужную позицию.
Добавляет в сечение крепежную конструкцию из двух крепежных резьб и профиля. Крепежные конструкции можно добавлять как для всего сечения целиком, так и для отдельных трубопроводов. Объекты крепежной конструкции можно редактировать по отдельности.

Удаляет отмеченный объект. В качестве альтернативы можно использовать клавишу DELETE.

Показать разделитель

Включает или отключает показ боковых расстояний, расстояний между трубопроводами и анкерных креплений.

Показывает общую конфигурацию в пределах области просмотра.

Имя (показывается, когда никакой трубопровод не выбран): название поперечного сечения.

Совет:

Поскольку различным участкам трассы назначены различные поперечные сечения, то имеет смысл учитывать расположение при наименовании, к примеру, «1Э_Север_Квартиры» для всех участков трассы, которые должны отходить от главной ветви для снабжения отдельных квартир.

Формат

Если никакой трубопровод не выбран, то будет показана область Формат. Длина участка для напорных трубопроводов указывает, для какой длины требуется рассчитать возможно введенный уклон в процентах.

Боковые расстояния

Если никакой трубопровод не выбран, то будет показана область Боковые расстояния. Здесь можно задать минимальные расстояния между краем трассы и трубопроводом.

Соблюсти дистанцию

Нажатием на пространство между соседними трубопроводами появляется область Соблюсти дистанцию.

Дистанция: укажите значение в миллиметрах в этом поле.

Расстояние в свету: при выборе этой опции расстояние в свету между трубопроводами будет равняться значению из поля Дистанция.

Осевое расстояние: при выборе этой опции расстояние между осями трубопроводов будет равняться значению из поля Дистанция.

В этом разделе можно задать минимальное расстояние между расположенными рядом или друг над другом трубопроводами. Если изменить значение в поле Расстояние:, то оно будет применено для всех добавленных впоследствии объектов. Однако если на выбрать другое расстояние на чертеже поперечного сечения, то оно будет применяться для добавляемых впоследствии объектов. Благодаря этой функции можно легко перенять уже имеющиеся расстояние для последующих объектов.

Существующую дистанцию можно скопировать комбинацией CTRL и перетаскиванием на другие места на виде. В зависимости от настройки соседних трубопроводов, заданное расстояние относится к внешним краям или к осям соответствующих трубопроводов.

Если вы работаете с осевыми расстояниями и заданное расстояние может привести к коллизиям при построении трассы, то площадь между обоими точками окрашивается в красный цвет, а двойная стрелка для отображения дистанции укорачивается. Если расстояние настолько мало, что его невозможно выбрать с помощью мыши, можно перейти к нужной дистанции на виде при помощи клавиш со стрелками на клавиатуре.

Прим.: Если на поперечное сечение трассы добавить более крупные объекты, например, воздуховоды, то может случиться так, что расстояние между соседними трубопроводами увеличится и больше не будет соответствовать заданному Расстоянию в свету или Осевому расстоянию. Это будет отмечено тем, что кончик стрелки заполнителя больше не будет доходить до красных линий. Если заданная значением Дистанция обязательно должна быть соблюдена, то трубы с обоих сторон дистанции следует зафиксировать в полях Позиционирование.

Трубопровод

Если никакой трубопровод не выбран, то будет показана область Трубопровод.

Имя: дополнительное название для выбранного трубопровода. Вы можете ввести название для трубопроводов, добавленных в палитру, чтобы, например, обозначить запланированное положение определенных трубопроводов в рамках сечения.

Дисциплина: выпадающий список для выбора дисциплины выбранного трубопровода. Каждая дисциплина обозначается цветом соответствующих классов систем.

Класс системы: выпадающий список для выбора класса системы в рамках дисциплины. Каждый класс системы обозначается соответствующим ему цветом. Трубопроводы отображаются в цвете выбранного класса системы.

Профиль: для дисциплин, таких как Вентиляция, можно выбрать профиль трубопровода.

Диаметр, Ширина, Высота: Размеры трубопровода. Нажатием на открывается Калькулятор, в котором можно рассчитать требуемые размеры на основании ориентировочных данных. В случае воздуховодов и электротрасс нажатием на можно поменять местами ширину и высоту.

Изоляция – активировано: поле ввода для толщины изоляции станет доступным и вы сможете ввести ее толщину в абсолютном значении или в соответствии с GEG.

Крепление

Если никакой трубопровод с круглым профилем не выбран, то будет показана область Крепление.

Направление крепления: выпадающий список для выбора направления, в котором крепится трубопровод. После выбора направления трубопровод в сечении будет закреплен при помощи держателя. Держатели всегда заканчиваются в потолках, полах, стенах или крепежных профилях.

Прим.:

Элементы крепежа служат только для учета занимаемой креплением площади в трассе. Они не создаются при генерировании трассы.

Позиционирование

Трубопровод или зарезервированную область можно прикрепить к краям ячейки. При этом будет учтена изоляция, если она имеется. Анкерное крепление можно создать или удалить двойным кликом мыши на соответствующей позиции трубопровода или зарезервированной области.

Активируя флажки в разделе Осевое расстояние, можно задавать, что для данного трубопровода должно соблюдаться расстояние от его оси, а не от края.
Прим.: Если для трубопровода активировано Осевое расстояние во всех направлениях, то при изменении размеров этого трубопровода размеры трассы не изменятся, пока трубопроводы пересекаются либо друг с другом, либо с краями трассы. Такие коллизии нужно разрешать вручную.

Если после активации бокового расстояния трубопровод находится за пределами заданных границ трассы, то выступ обозначается белой полосой. В таких случаях отредактируйте либо боковые расстояния трассы, либо добавьте зарезервированные области в качестве дистанции.

Зарезервированная область

При выборе зарезервированной области будет показана Зарезервированная область.

Имя: дополнительное название для выбранной зарезервированной области. Если таких областей несколько, то названия помогут различать их.

Ширина, Высота: размеры зарезервированной области можно ввести в абсолютных значениях или в виде отношения к доступному пространству или окружающим столбцам/строкам. При задании размера относительно окружающих столбцов/строк значимые трубопроводы выделяются при наведении мыши на соответствующий выпадающий список.

Опция Позиционирование одинакова для трубопроводов и зарезервированных областей (см. выше).

Крепежный профиль

Если вы выбрали крепежный профиль, то будет показана область Крепежный профиль.

Ориентация: выпадающий список для выбора ориентации крепежного профиля.

Длина, Толщина: размеры крепежного профиля. По умолчанию поле Растянуть для длины активировано.

Растянуть

Активировано: длина профиля будет растянута до полной ширины или высоты макета, если профиль ранее не пересечется с другим элементом макета.

Деактивировано: длина профиля задается в поле Длина.

Удлинение: Слева, Справа, Сверху, Снизу: удлиняет крепежный профиль на определенное фиксированное значение или до стены, пола или потолка.

Треугольный профиль – активировано: в сечении будет представлен треугольный профиль.

Прим.:

Элементы крепежа служат только для учета занимаемой креплением площади в трассе. Они не создаются при генерировании трассы.

Крепежная резьба

Если вы выбрали крепежную резьбу, то будет показана область Крепежная резьба.

В зависимости от позиции крепежная резьба может быть горизонтально или вертикально ориентирована и автоматически протянута до стены, пола, потолка или крепежного профиля, на котором её можно закрепить. Диаметр крепежной резьбы установлен на 10 мм и не может быть изменен.

Прим.:

Элементы крепежа служат только для учета занимаемой креплением площади в трассе. Они не создаются при генерировании трассы.

Предварительный выбор

В нижней области редактора поперечного сечения можно создать ассортимент трубопроводов для последующего размещения, нажав на . Здесь будут представлены все трубопроводы, добавленные через диалог LINEAR Свойства трассы. Трубопроводы в предварительном выборе можно конфигурировать по своему усмотрению. Трубопроводы можно размещать в конфигурации трассы, просто перетаскивая их. Таким же образом можно возвращать трубопроводы из существующей конфигурации в предварительный выбор.

– копирует выбранный объект.

– удаляет выбранный объект из предварительного выбора.
