Подробнее о «Настройки материала»
Информация о диалоговом окне Настройки материала в рабочем процессе «Концепт трасс».
Вы находитесь здесь:
В соответствии с дисциплиной

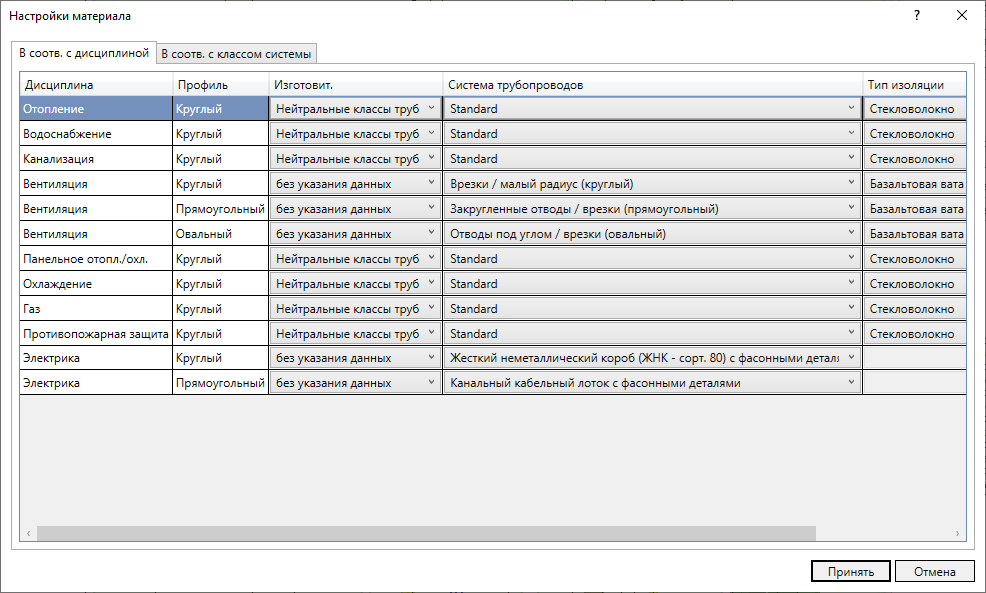

В данной таблице приведены дисциплины в комбинации с доступными для них профилями. Для каждой комбинации Дисциплина-Профиль можно выбрать материал. При генерировании трассы будут применяться соответствующие материалы.
| Столбец | Описание |
|---|---|
| Производитель | На выбор предложены наборы технических данных всех установленных и лицензированных производителей. |
| Трубопроводная система | На выбор предложены трубопроводные системы выбранного производителя. |
| Тип изоляции | Выпадающий список для выбора доступного типа изоляционного материала. |
В соответствии с классом системы

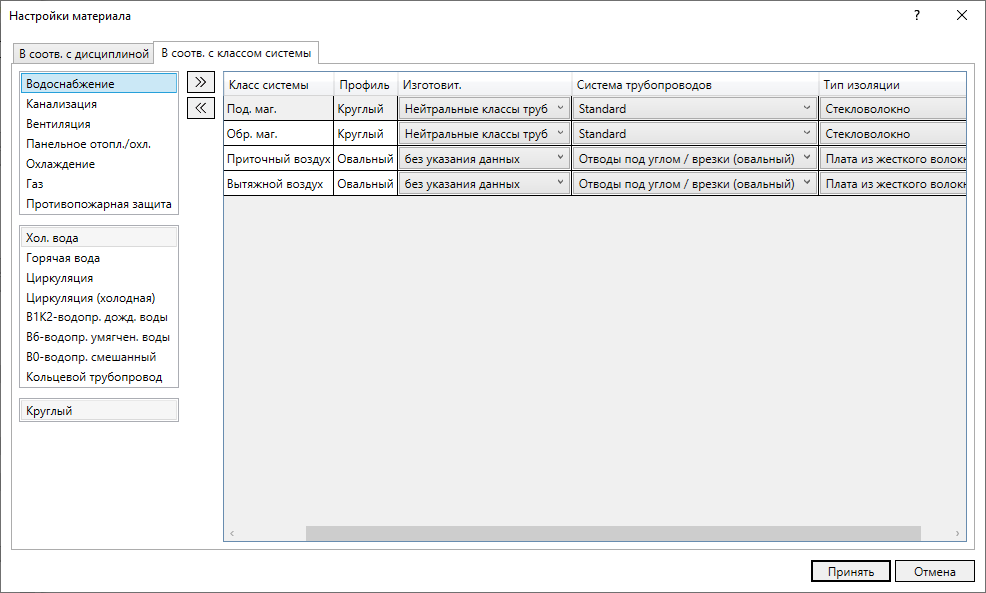

На данной вкладке можно комбинировать дисциплины, классы систем и профили. Для каждой из этих комбинаций может быть назначен материал. Этот вариант задания материала позволяет действовать более детально, поскольку для разных классов системы в рамках дисциплины можно назначать различные материалы.
Сначала выберите дисциплину, класс системы и профиль в левом столбце. Нажатием на
комбинация перенимается в таблицу, где вышеописанным образом можно выбрать материал. Нажатием на
можно удалить отмеченную комбинацию из таблицы.
При генерировании трассы и возникновении конфликтов между вкладками настройки на вкладке В соответствии с классом системы будут учтены в первую очередь.
