Выполнить передачу в Design 3D

Пошагово показывает, как экспортировать данные трубопроводных и воздуховодных сетей из Revit-модели или её части в файл в формате d3d, чтобы затем импортировать их в AutoCAD-модуль 3D Pipe&Power и продолжать работать с ними в AutoCAD.

Подготовка

Вы желаете экспортировать требуемые для импорта в AutoCAD данные трубопроводных и воздуховодных сетей в AutoCAD.

Перейдите к:

Прим.: Передача изоляции пока не поддерживается.

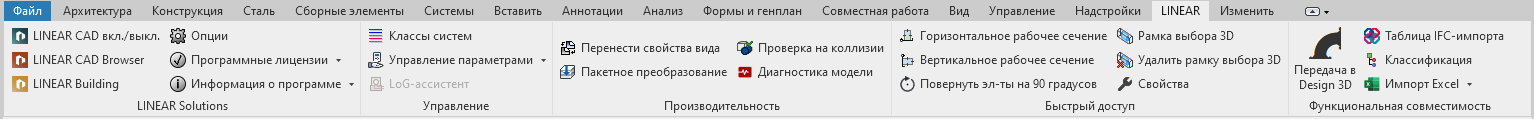

Многофункциональная панель Revit ➤ LINEAR

Процедура

  1. Необязательно: При необходимости выберите часть модели, которую требуется передать, используя Рамку выбора 3D () или фильтры вида, чтобы скрыть ненужные элементы.
    Прим.: Так как не все ситуации или элементы могут быть безошибочно импортированы, то при генерировании сети в AutoCAD могут возникать пропуски, требующие исправления вручную.
  2. Нажмите на кнопку Передача в Design 3D.

    Будет открыт диалог Сохранить как.

  3. Перейдите к желаемому месту сохранения, введите название файла и нажмите Сохранить.

Результат

Требуемые для импорта в AutoCAD данные модели или её части будут экспортированы в файл в формате d3d, который затем можно импортировать в AutoCAD в модуле LINEAR Design 3D Pipe&Power.
