Конфигурация параметров трассировки
Пошагово показывает, как изменить Параметры трассировки типов трубопроводов для использования функции Фланцы.
Подготовка
Чтобы иметь возможность использовать раздел Фланцы, необходимо задать следующие Параметры трассировки.
Перейдите к:
Действительно для: Отопление, Водоснабжение, Канализация, Охлаждение, Газ, Противопожарная защита.
Процедура
- Нажмите на трубу того типа, который требуется снабдить фланцами.
- В меню Свойства нажмите на Изменить тип.

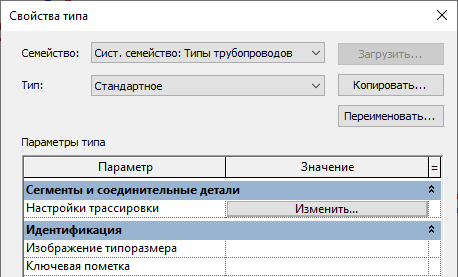

После этого будет открыто диалоговое окно Свойства типа.
- В строке Настройки трассировки нажмите на Изменить.

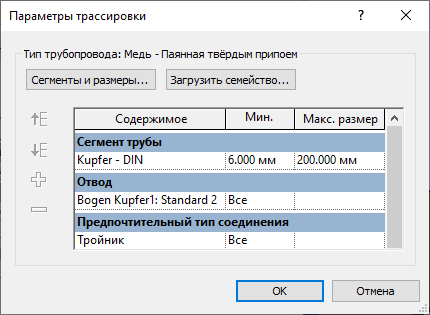

После этого будет открыто диалоговое окно Параметры трассировки.
- Для всех элементов, имеющих содержание фланец, установите минимальный размер на Нет.
Результат
Таким образом необходимые Параметры трассировки будут заданы.
Дальнейшие действия
Теперь вы можете работать с функцией Фланцы без всяких затруднений.
