Присвоить элементам системы вентиляции пользовательские данные кривой для потерь давления

Пошагово показывает, как присвоить воздухораспределителям пользовательские наборы данных кривой потерь давления.

Подготовка

Вы желаете присвоить данные кривой потерь давления от определенных производителей воздухораспределителям на вашей модели.

Условия для выполнения данной команды:

Вы создали наборы данных определенных производителей воздухораспределителей с соответствующими кривыми потерь давления в диалоге Данные кривой.

Перейдите к:

Вкладка Анализ ➤ Дисциплина Вентиляция ➤ Элементы ➤ Технические данные ➤ Элемент вентиляции

Процедура

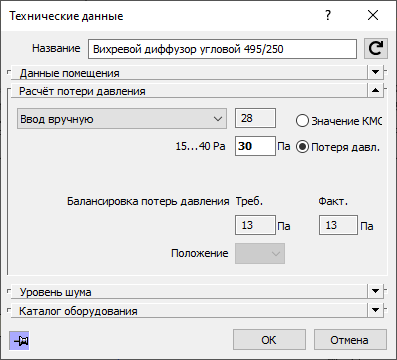

  1. В в выпадающем списке в разделе Потеря давления в диалоге Технические данные выберите запись Кривая.

    Кнопка Данные кривой ... станет активной.

  2. Нажмите на кнопку Данные кривой ....
    Будет открыт диалог Данные кривой.
  3. В выпадающих списках Производитель, Модельный ряд, Номинальный диаметр и при необходимости Положение клапана выберите желаемый вариант элемента вентиляции.
    Данные потери давления будут показаны как в таблице, так и на графике кривой.
  4. Нажмите на OK, чтобы подтвердить выбор данных для этого элемента.
    Программа задаст вопрос, присвоить ли эти данные только выбранному воздухораспределителю или всем воздухораспределителям такого типа.

  5. Прим.: Этот запрос возникает только для элементов с круглой геометрией присоединения.

Результат

Вы присвоили заданные данные кривой потерь давления одному или нескольким элементам системы вентиляции.
