Подробнее о «Данные кривой»

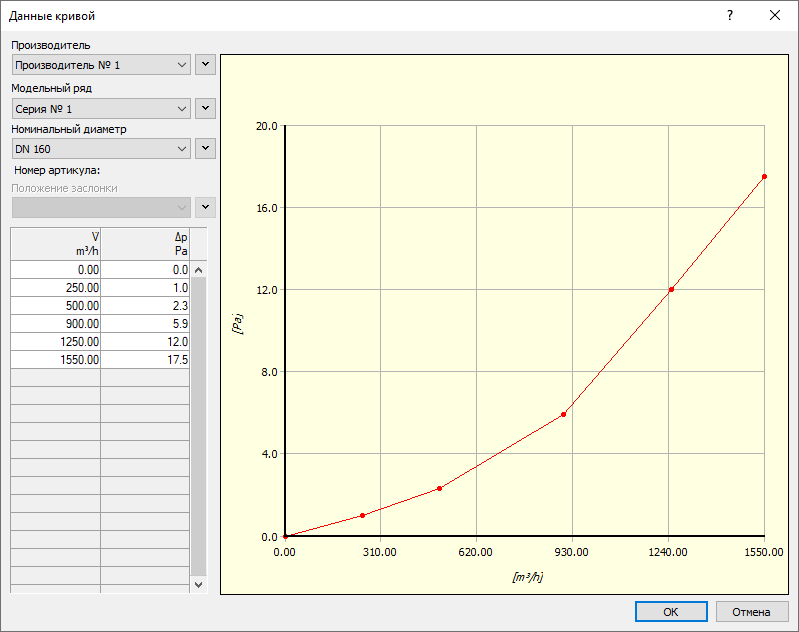

Информация о диалоговом окне Данные кривой.
Вы находитесь здесь:
Функциональная кнопка
Вызывает контекстное меню, содержащее функции для соответствующих данных элемента. В этом контекстном меню имеются команды Создать запись, Изменить запись и Удалить запись. Если для какого-либо списка записи отсутствуют, то доступна только опция Создать запись.
Производитель
В этом выпадающем списке можно выбрать производителя для элемента системы вентиляции. Тут представлены только созданные вами производители. Если выбрать Создать запись нажатием на функциональную кнопку в этом поле, то открывается диалог Создать производителя. Здесь можно указать название производителя.
Модельный ряд
В этом выпадающем списке можно выбирать между модельными рядами производителя, выбранного в поле Производитель. Здесь показаны все созданные вами модельные ряды. Если выбрать Создать запись нажатием на функциональную кнопку в этом поле, то открывается диалог Создать модельный ряд. Здесь можно указать название модельного ряда и его дополнительные данные.
Номинальный диаметр
В этом выпадающем списке можно выбирать между созданными номинальными диаметрами того модельного ряда, который был выбран в поле Модельный ряд. Номер артикула выбранного варианта отображается в выпадающем списке. Если выбрать Создать запись нажатием на функциональную кнопку в этом поле, то открывается диалог Создать номинальный диаметр, где можно ввести диаметр (для круглой трубы) или боковые расстояния (для прямоугольного канала) для выбранного модельного ряда, а также номер артикула.
Если создать больше одного номинального диаметра для модельного ряда, то программа спросит вас, перенять ли данные от предыдущего диаметра. Вы можете перенять значения расхода и/или положения заслонки для диаметра или модельного ряда, в зависимости от данных, заложенных в прошлом наборе данных.
Положение заслонки
Если вы активировали опцию с положением заслонки для выбранного модельного ряда в диалоге Изменить модельный ряд, то вы можете создавать и управлять записями через контекстное меню.
Вы можете создавать положения заслонки в мм, %, ° или пользовательских единицах измерения, например, в шагах в целых числах. Затем необходимо задать соответствующие данные расхода для каждого положения заслонки в таблице со значениями, которые программа также может интерполировать в зависимости от выбранного положения заслонки для соответствующего модельного ряда.
Таблица данных потока
В этой таблице можно ввести объемный расход V и потерю давления dp. Если для соответствующего модельного ряда была выбрана опция с положением заслонки, то в этой таблице можно указать значения для каждого положения заслонки.
Нажатием на клавишу F5 можно создать новую строчку. Нажатием на клавишу F6 можно удалить строчку. Нажатием на Enter можно переходить в следующее поле, чтобы последовательно создавать записи.
Кликом мыши в заголовках столбцов открывается контекстное меню, в котором можно изменять единицы измерения и количество разрядов после запятой для записей.
График кривой
В графике кривой отображаются данные из таблицы.
