Подробнее о «Крепление»
Информация о разделе Крепление.
С помощью функции Крепление < можно разместить кронштейны, вставные рейки и различные крепления для труб и каналов. Крепежные элементы могут быть подвешены к потолку, монтироваться на полу или крепиться к стенам. В зависимости от выбранного крепежного элемента некоторые параметры могут не потребоваться, поэтому они будут не доступны.
Вы находитесь здесь:

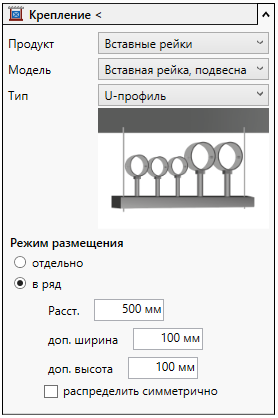

Крепление <
С учетом настроек запускает функцию либо для крепления труб и каналов, либо для размещения кронштейнов или вставных реек.
Продукт, Модель, Тип
Выберите продукт, модель и тип для крепления, вставной рейки или кронштейна.
Вставные рейки автоматически соответствуют ширине выбранного трубопровода. Чтобы закрепить несколько трубопроводов при помощи вставных реек, эти трубопроводы должны располагаться параллельно.
Режим размещения
Задает режим размещения для данной функции. Предлагаемые режимы зависят от выбранного продукта и могут варьироваться.
| Режим | Крепления | Кронштейны | Вставные рейки |
|---|---|---|---|
| отдельно | Активировано: крепление размещается путем выбора точки крепления на трубе или канале и выбора элемента, к которому осуществляется крепление. | Активировано: кронштейн размещается путем выбора точки крепления на соответствующей стене. Если вы размещаете консоли на плане или на виде сверху, то они будут размещаться на выбранном этаже с заданным смещением. | Активировано: позволяет вне зависимости от трубопроводов размещать отдельные вставные рейки на элементах. |
| В ряд | Активировано: крепления размещаются от задаваемой начальной точки на трубе или канале до задаваемой конечной точки с соблюдением указанного расстояния. | Активировано: кронштейны размещаются от задаваемой начальной точки на соответствующей стене до задаваемой конечной точки с соблюдением указанного расстояния. Если вы размещаете консоли на плане или на виде сверху, то они будут размещаться на выбранном этаже с заданным смещением. | Активировано: после выбора элемента, к которому должны крепиться вставные рейки, они будут размещаться от заданной начальной точки на одном из трубопроводов до указанной конечной точки на заданном расстоянии друг от друга. |
| на кронштейне / вставной рейке | Активировано: крепления крепятся к уже установленным кронштейнам или вставным рейкам. |
дополнительная ширина
Позволяет задавать боковой выступ вставных реек. Это значение определяет расстояние между серединой наружного резьбового стержня и наружным краем рейки. Введенное значение добавляется к обоим сторонам вставной рейки.

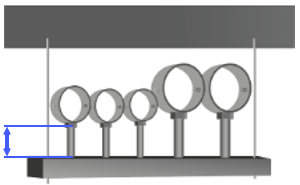

дополнительная высота
Позволяет задавать расстояние между вставной рейкой и самыми низко расположенными трубопроводами в случае подвесных вставных реек.
Расстояние
Задает расстояние между креплениями, кронштейнами или вставными рейками в режиме размещения в ряд.
Распределить симметрично
Активировано: крепления или кронштейны в режиме размещения в ряд размещаются симметрично относительно середины заданного расстояния на элементе.
Деактивировано: Крепления или кронштейны в режиме размещения в ряд размещаются от начальной точки с соблюдением заданного расстояния.
