Подробнее о «Номера позиций»
Информация о разделе Номера позиций в дисциплине Рабочие и монтажные чертежи.
Используя функцию Номера позиций <, можно присваивать элементам номера позиций с пре- и постфиксами.
Вы находитесь здесь:

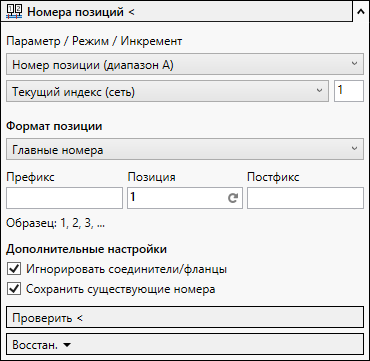

Параметры
Вы можете использовать до трех различных систем нумерации. В каждой системе нумерации можно использовать различные пре- и постфиксы. Это зависит от задачи системы. Например, для изготовления, монтажа и дальнейшего обслуживания элементов могут быть заданы собственные диапазоны номеров.
Режим
Закладывает режим, по которому элементам присваиваются номера позиций.
| Выбор | Описание |
|---|---|
| Текущий индекс (сеть) | Систематически нумирирует элементы в выбранной области с заданным приращиванием (инкрементом), начиная с заданного начального элемента. Встретив ответвление, нумерация на пути будет продолжена, и только затем будут пронумерованы элементы на других ответвлениях. Поэтому находящиеся непосредственно рядом друг с другом элементы могут иметь непорядковые номера. |
| Текущий индекс (путь) | Нумерует элементы между заданным и конечным элементом с соблюдением заданного инкремента. |
| Текущий индекс (неупорядоченный) | Нумерует элементы по случайному принципу с соблюдением заданного инкремента. |
| По артикулу/типу | Нумерует все элементы одного типа одинаковыми номерами позиций. Определение того, являются ли элементы одинаковыми, осуществляется в первую очередь по наличию и схожести номера артикула. Если номера артикулов отсутствуют, то происходит проверка схожести размеров присоединительных элементов и длины между новым и уже пронумерованным элементом. |
| По разделам | Присваивает всем элементам в заданных разделах одинаковые номера позиций, например, Монтаж1 в первой заданной области, Монтаж2 во второй заданной области и т. д. При этом номера позиций в каждой новой области увеличиваются с соблюдением заданного инкремента. |
| Поэлементно | Нумерирует выбранные по отдельности элементы и увеличивает номера позиций с соблюдением заданного инкремента. |
Инкремент:
Задает величину шага, в котором присваиваются значения номеров позиций. Если, к примеру, пользователь введет число 10, то элементы будут пронумерованы следующим образом: 10, 20, 30 ....
Формат позиции
| Выбор | Описание |
|---|---|
| Главные номера | Прибавляет указанное в поле Позиция число для нумерации с соблюдением заданного инкремента, например, 1, 2, 3 .... |
| Подномера (буквенные) | Применяет указанное в поле Позиция число для нумерации и дополняет его буквой в алфавитном порядке, начиная с «а»: 1a, 1b, 1c …. |
| Подномера (числовые) | Применяет указанное в поле Позиция число для нумерации и дополняет его значением, начиная с 1: 1.1, 1.2, 1.3 … или 2.1, 2.2, 2.3 .... |
Префикс
Введите текст, который должен быть указан перед каждым номером позиции.
Позиция
Введите числовое значение, с которого начинается нумерация.
Определяет следующее, еще не присвоенное значение для номера позиций с заданным префиксом и постфиксом. Если вы, к примеру, присвоили номера позиций от Монтаж1 до Монтаж12, то при нажатии на кнопку функция обновит значение в поле Позиция и установит число 13.
Постфикс
Введите текст, который должен быть указан после каждого номера позиции.
Дополнительные настройки
Игнорировать соединители/фланцы
При присвоении номеров позиций будут проигнорированы соединители и фланцы.
Сохранить существующие номера
Активировано: уже присвоенные номера позиций останутся при дальнейшем присвоении номеров позиций.
Деактивировано: уже присвоенные номера позиций будут перезаписаны.
Проверить <
Проверяет номера позиций выбираемых элементов. Если номера позиций на элементах отсутствуют, то появится отчет на вкладке Отчеты и задачи на панели управления.
Восстановить
| Выбор | Описание |
|---|---|
| Выбор < | В настроенном диапазоне номеров сбрасывает номера позиций выбранных элементов, чьи префикс, позиция и постфикс были указаны. |
| Позиции с указанным префиксом | В настроенном диапазоне номеров сбрасывает номера позиций элементов, имеющих указанный префикс. |
| Общий диапазон номеров | В настроенном диапазоне номеров сбрасывает номера позиций всех элементов на модели. |
