Присвоить одновременности через «Особый тип здания»
Пошагово показывает, как произвольно задать одновременность для отдельных отрезков в трубопроводной сети водоснабжения через тип здания Особый тип здания.
Подготовка
Вы желаете произвольно задать одновременности для секций здания.
Условия для выполнения данной команды:
-
Трубопроводная сеть является замкнутой и может быть рассчитана.
-
Трубопроводная сеть проанализирована.
Перейдите к:
Исходная ситуация:

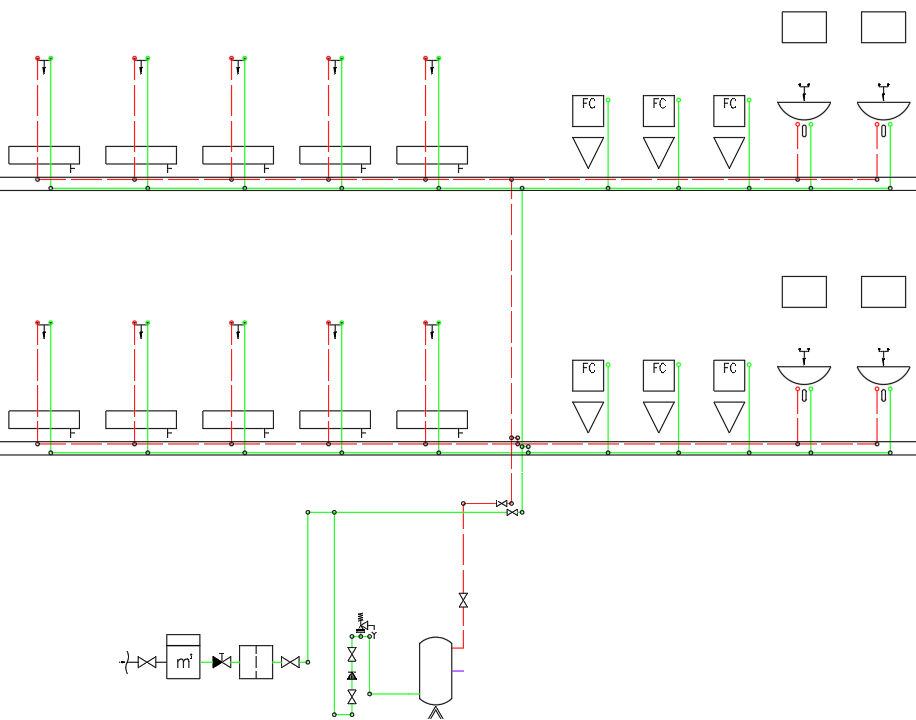

в спортзале расположены две раздевалки с душами на первом этаже и втором этаже. Души на обоих этажах никогда не используются одновременно, а только по отдельности на одном из этажей. При этом должна обеспечиваться возможность одновременного использования всех санитарно-технических устройств на каждом этаже после занятий спортом. В данном случае одновременность будет составлять 100 %.
Процедура
- Нажмите на кнопку Настройки.

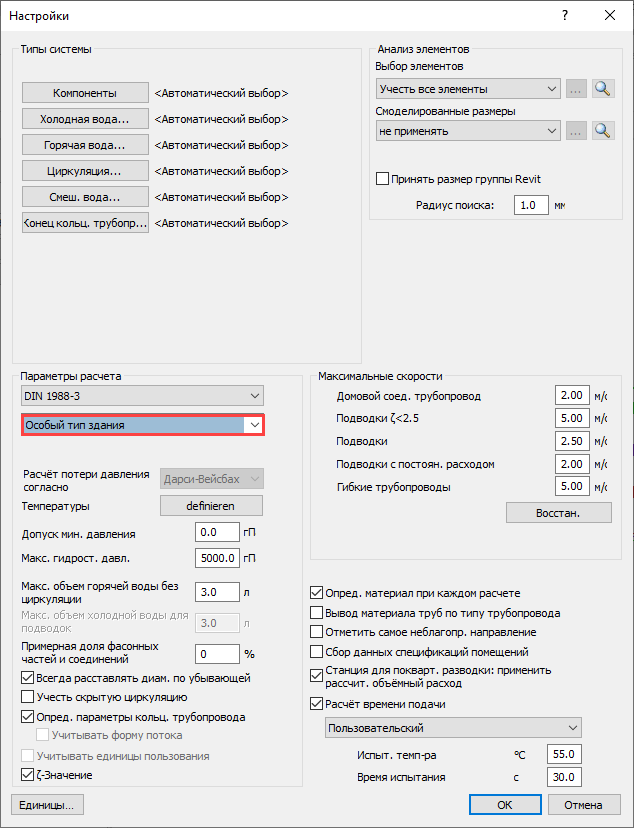

После этого будет открыто диалоговое окно Настройки.
- В выпадающем списке выберите тип Особый тип здания и закройте диалоговое окно посредством нажатия кнопки OK.
Тип здания Особый тип здания будет перенят для всей сети.
- Нажмите на Расчет.

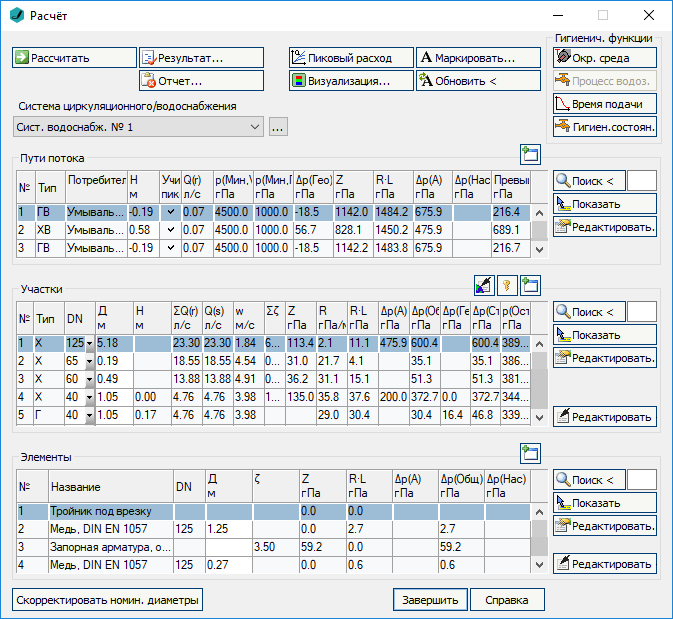

После этого будет открыто диалоговое окно Расчет.
- Нажмите на Пиковый расход....

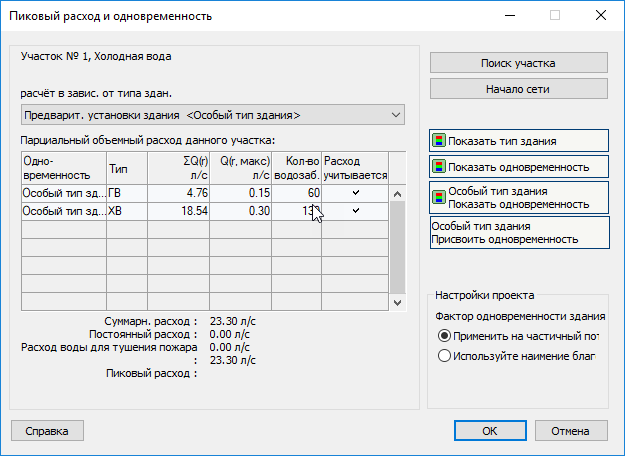

После этого будет открыто диалоговое окно Пиковый расход и одновременность.
- Измените настройки проекта на Применить на частичный поток.
- Нажмите на Особый тип здания Присвоить одновременность.

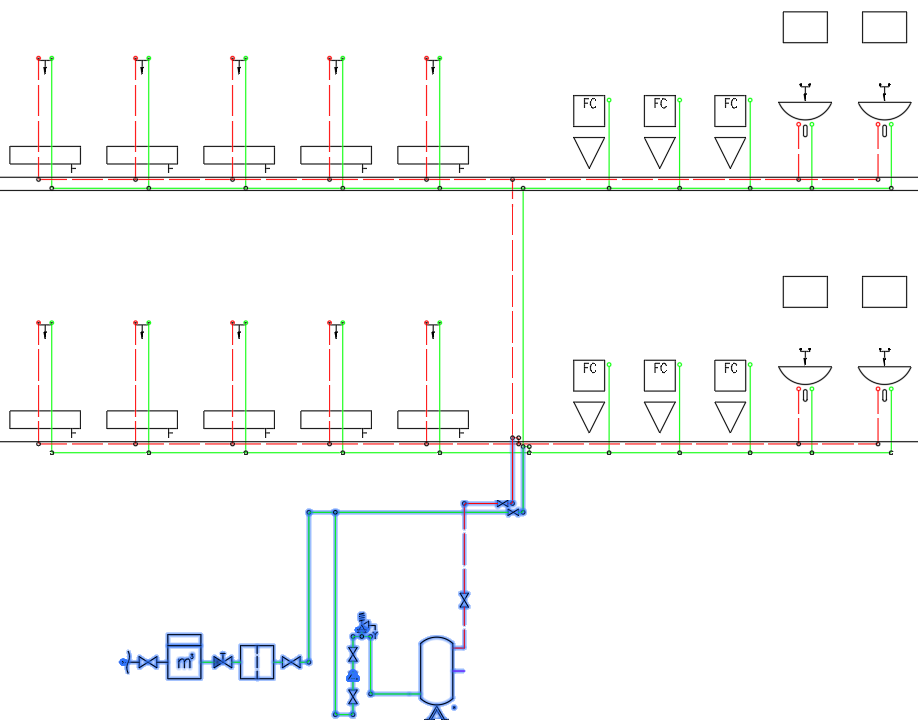

- Выберите участки на модели, идущие от начала сети до первого этажа, как показано на рисунке ниже, и подтвердите выбор нажатием на Enter.
Так как потребители на первом и втором этаже не используются одновременно, для трубопроводов, идущих на эти этажи, будет достаточной одновременность в 50 %.
После этого будет открыто диалоговое окно для настройки одновременности.
- Введите величину одновременности 50% и нажмите OK для закрытия данного диалогового окна.
Результат
Одновременность будет проведена для всех последующих участков до последней точки водозабора. С помощью функции Особый тип здания Показать одновременность можно отобразить результат.
На втором и первом этаже (желтый цвет) значение одновременности составляет 100 %, в подвале (красный цвет) – 50 %.
