Присвоить одновременность через тип здания
Пошагово показывает, как присвоить другой тип здания отдельным отрезкам в водопроводной сети, чтобы изменить одновременность.
Подготовка
Часть здания используется другим образом, чем остальное здание. Поэтому для нее требуются другие одновременности, которые можно присвоить путем назначения типа здания.
Условия для выполнения данной команды:
-
Трубопроводная сеть является замкнутой и может быть рассчитана.
-
Трубопроводная сеть проанализирована.
Перейдите к:
Исходная ситуация:

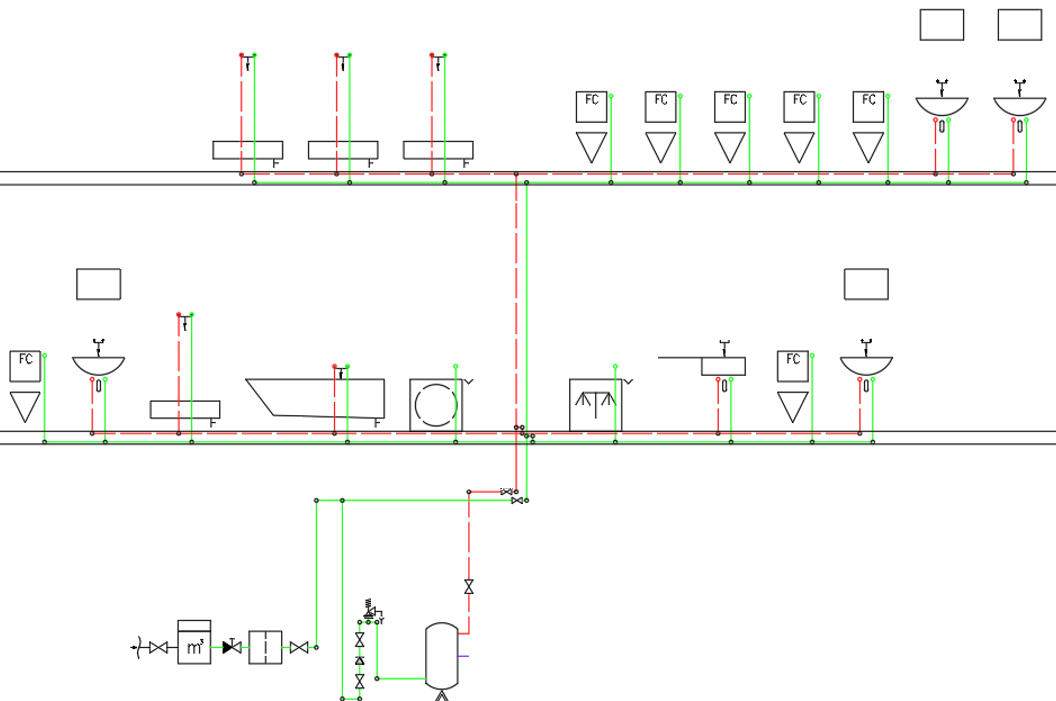

В рамках здания школы находится подсобное помещение обслуживающего ее техника. По этой причине для него требуются другие значения одновременности, чем для остальной части здания школы. Помещение техника на первом этаже должно получить тип Жилое здание, а область школы на втором этаже – тип Особый тип здания.
Процедура
- Нажмите на кнопку Настройки.

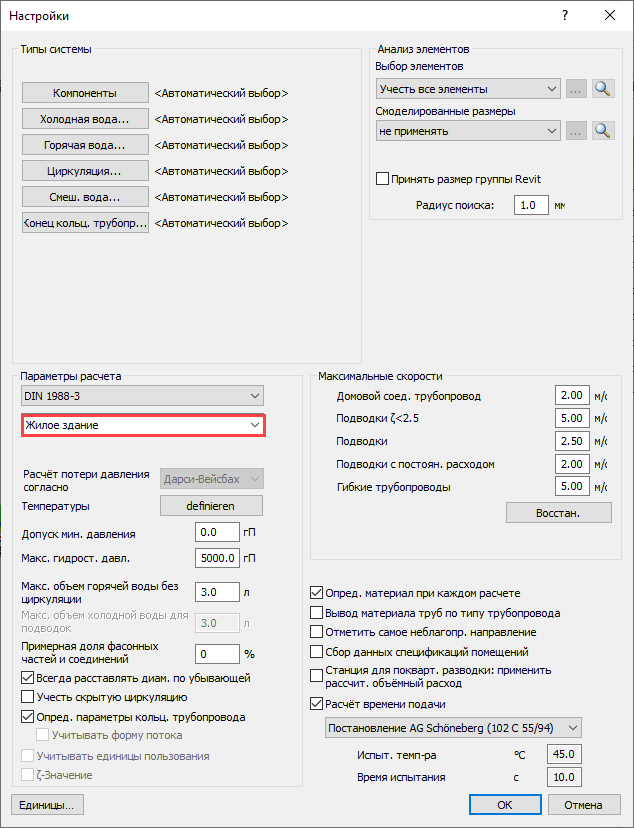

После этого будет открыто диалоговое окно Настройки.
- В выпадающем списке выберите тип Жилое здание и закройте диалоговое окно посредством нажатия кнопки OK.
Тип здания Жилое здание будет перенят для всей сети.
- Нажмите на Расчет.

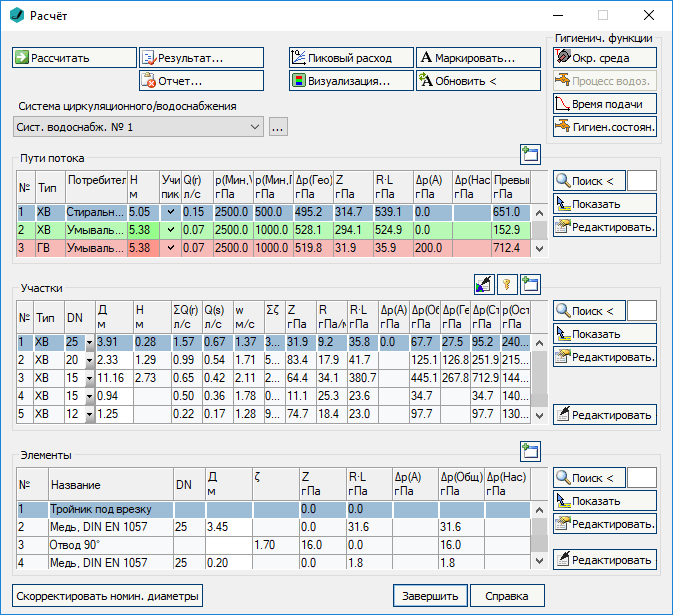

После этого будет открыто диалоговое окно Расчет.
- Нажмите на Пиковый расход....
После этого будет открыто диалоговое окно Пиковый расход и одновременность.
- Нажмите на кнопку Поиск участка.

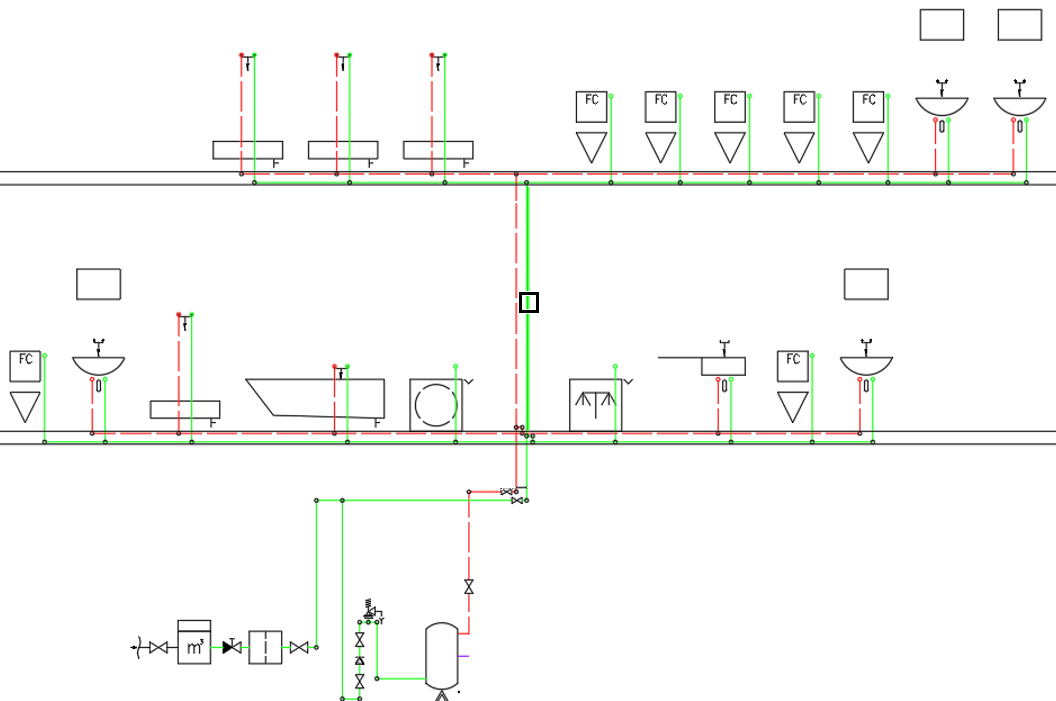

- Выберите участок на модели, начиная с которого должен быть присвоен новый тип здания и другие одновременности. В данном примере это трубопровод для холодной воды в стояке между первым и вторым этажом.

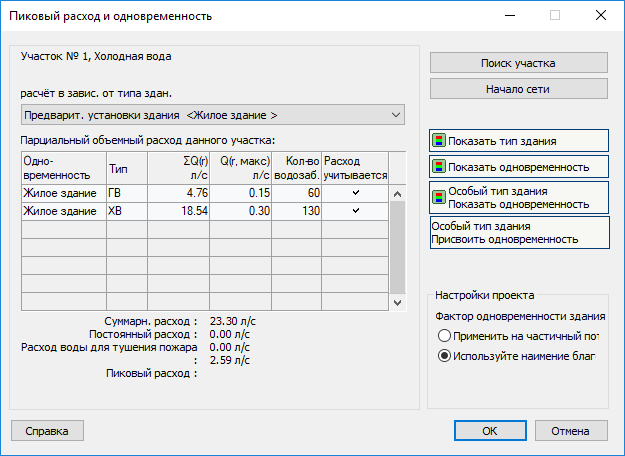

После этого в диалоговом окне пикового расхода будет отображаться параметры выбранного участка сети.
- Выберите тип Особый тип здания для этого участка.

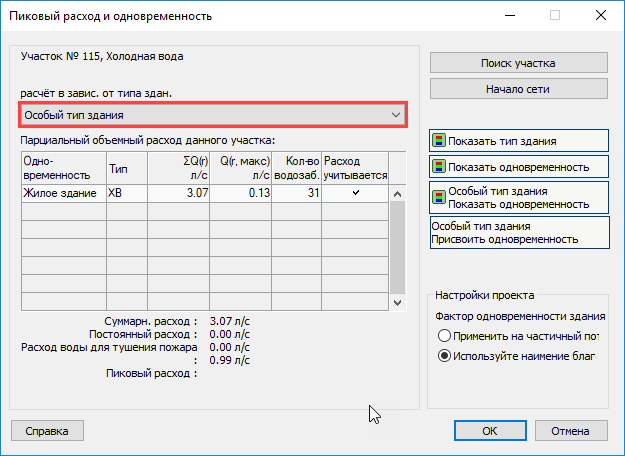

После этого будет открыто диалоговое окно для настройки одновременности.
- Измените ее, если это необходимо. В этом случае одновременность остается на уровне 100%.
- Измените настройки проекта на Применить на частичный поток.
- Закройте диалоговое окно посредством нажатия кнопки OK.
Одновременность будет проведена для всех последующих участков до последней точки водоразбора.
Тип здания Особый будет проведен до начала сети.
- Нажмите на кнопку Показать тип здания, чтобы проверить присвоение типа здания.

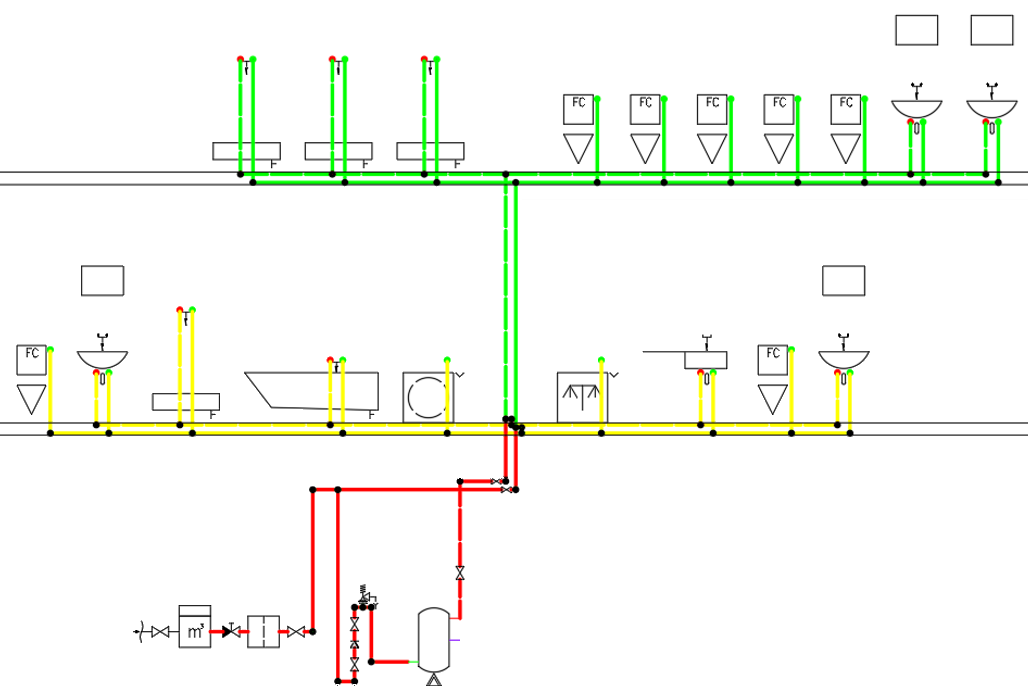

На втором этаже (зеленый цвет) присвоен Особый тип здания. На первом этаже (желтый цвет) остается присвоенным Жилое здание, как указано в Конфигурации. В подвале (красный цвет), где сходятся трубопроводы обоих типов зданий, образуется смешанная форма из жилого здания и особого типа здания.
- Нажатием на клавишу Enter осуществляется возврат к диалоговому окну.
Результат

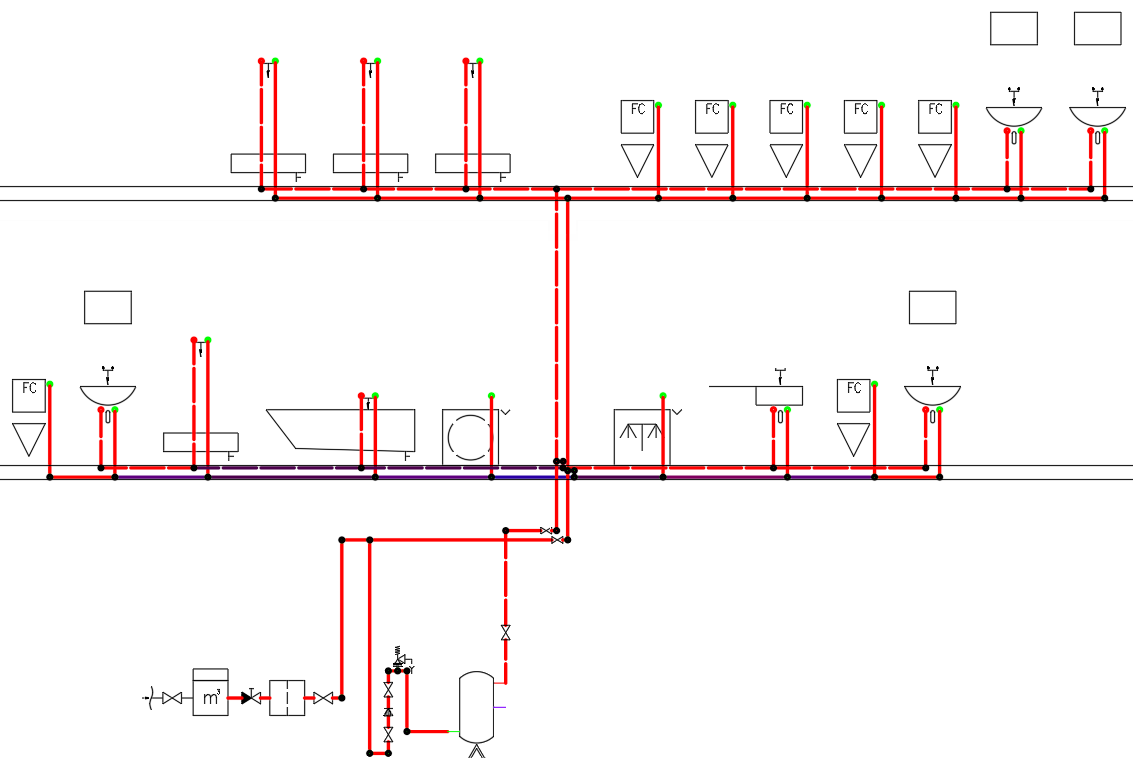

Таким образом были присвоены типы здания и связанные с ними одновременности. С помощью функции Показать одновременность можно отобразить результат.
На втором этаже одновременность для всех трубопроводов составляет 100%. На первом этаже одновременность различается в зависимости от типа здания (Жилое здание). В отдельных присоединительных трубопроводах непосредственно возле потребителей одновременность всегда составляет 100%, чтобы обеспечивалась необходимая подача воды на потребитель.
