Выбрать трубопроводную систему

Пошагово показывает, как выбрать трубопроводную систему, которая должна быть использована при расчете трубопроводной сети.

Подготовка

Вы желаете выбрать трубопроводную систему для расчета и определения размеров, которая будет приведена в спецификации.

Условие для выполнения данной команды:

При использовании трубопроводных систем производителей выберите желаемого производителя в Каталоге оборудования.

Прим.: В дисциплинах отопление и водоснабжение можно выбирать из всех доступных производителей.

Перейдите к:

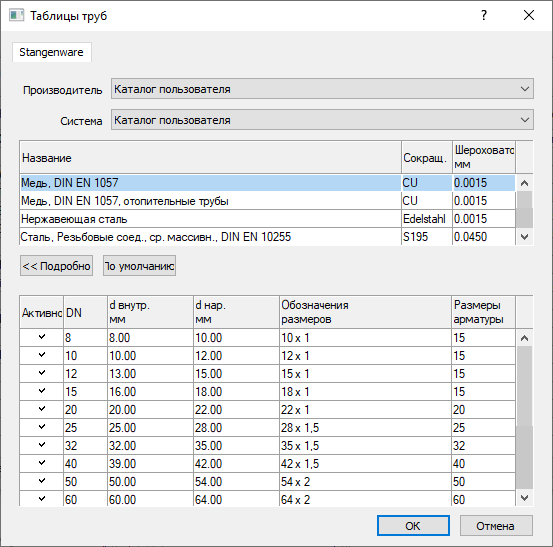

Вкладка Проект ➤ Дисциплина ➤ Вкладка Анализ ➤ Таблицы труб

Действительно для: Отопление, Водоснабжение, Канализация, Вентиляция, Охлаждение, Газ.

Процедура

Выберите Производителя и Систему.
Отметьте флажком поле Активно для используемой трубопроводной системы.
Если вы желаете исключить отдельные диаметры труб из использования при расчете, то раскройте нижнюю таблицу нажатием на кнопку Детали <<.

Прим.:
В начале расчета для всех участков сети с незаданными значениями диаметров будет выбран наименьший диаметр. Наименьшим является первый отмеченный флажком диаметр в таблице труб. Если Вы не желаете опускаться ниже определенного диаметра, то деактивируйте меньшие размеры в таблицах труб. Деактивированные размеры можно добавить вручную в разделе Участки в диалоговом окне расчета.
Если требуется, деактивируйте неиспользуемые для расчета диаметры труб, убрав флажок в поле Активно.
Закройте диалоговое окно посредством нажатия кнопки OK.

Результат

Выбранный материал будет использоваться при расчете и указан в диалоговом окне расчета и при выдаче спецификаций.
