Визуализировать свойства в трубопроводной сети
Пошагово показывает, как отобразить в цвете результаты расчета и другие свойства трубопроводной или воздуховодной сети на модели.
Подготовка
Вы желаете отобразить в цвете результаты расчета и прочие свойства трубопроводной или воздуховодной сети.
Условия для выполнения данной команды:
-
Трубопроводная или вентиляционная сеть сеть является замкнутой и может быть рассчитана.
-
Трубопроводная или воздуховодная сеть полностью проанализирована.
Перейдите к:
Действительно для: Отопление, Водоснабжение, Канализация, Вентиляция, Охлаждение, Газ.
Процедура
- Нажмите на Визуализация .
После этого будет открыто диалоговое окно «Визуализация».
- В столбце Данные выберите свойство, которое должно быть представлено в цвете на модели.
- Если требуется, измените настройки отображения Визуализировать только текущую систему, Зумировать в границах, Вес линий (ВЛ) и Отменить цвета.
- Нажмите на Показать.

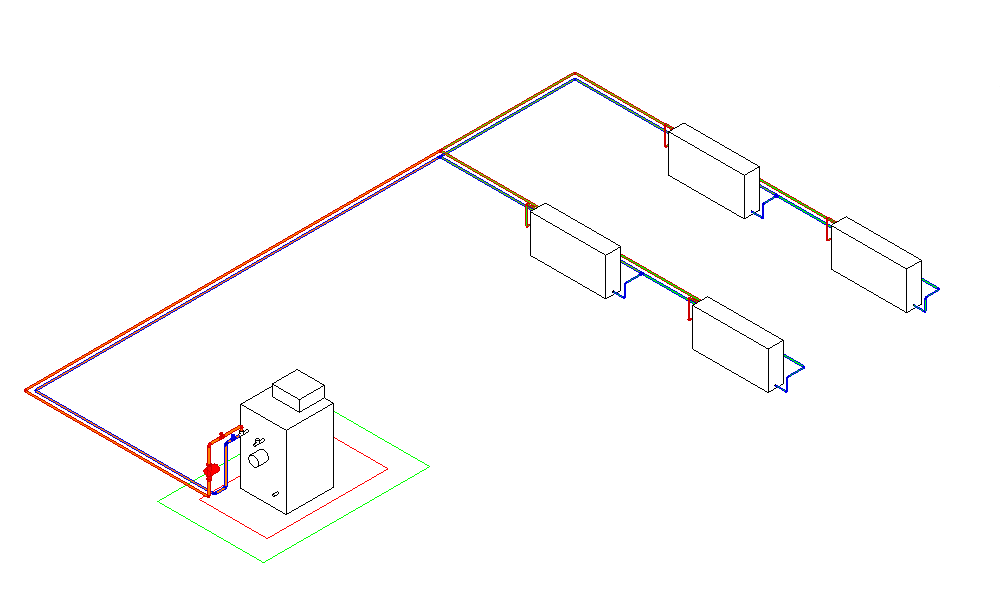

Этот диалог будет закрыт, и выбранное свойство будет показано в цвете на модели.

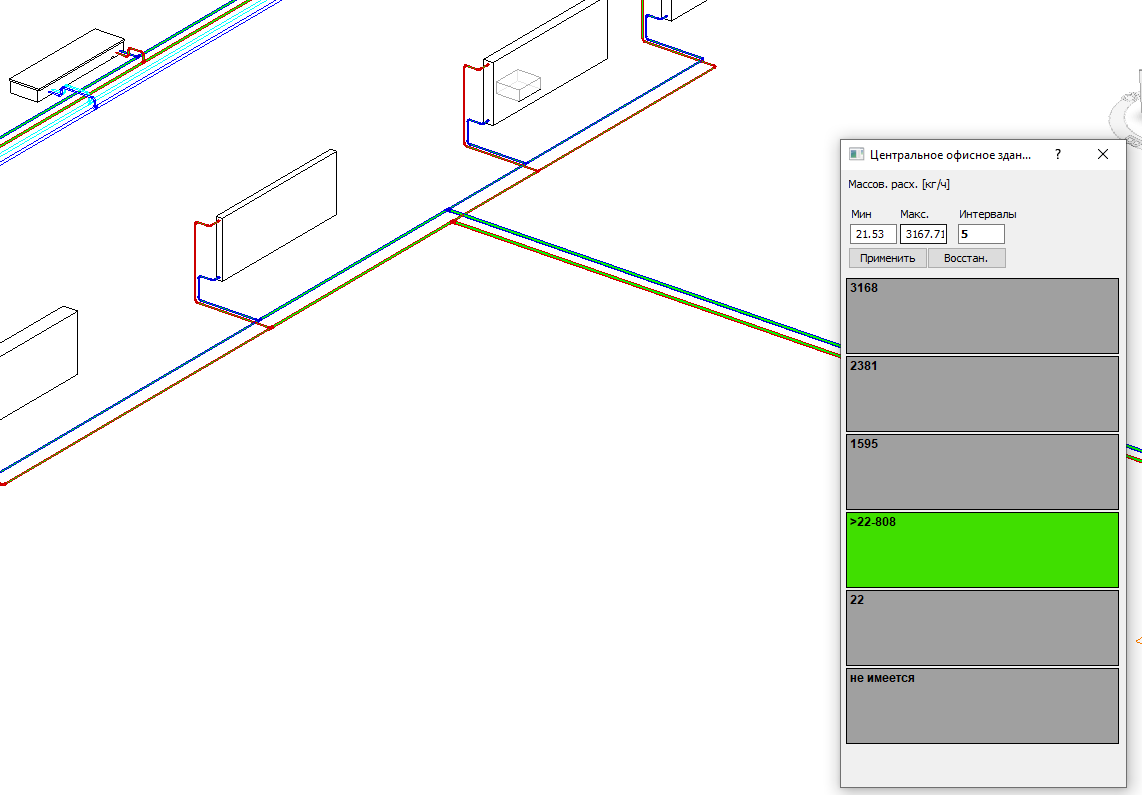

- Затем появится диалог с дополнительными настройками визуализации, в котором можно отсортировать вид, используя поля Мин., Макс. и Интервалы, а также выбирая отдельные интервалы на цветной шкале.
Результат
