Создать пользовательскую комбинацию материалов
Пошагово показывает, как создать пользовательскую комбинацию материалов.
Подготовка
Вы желаете создать пользовательскую комбинацию материалов, которую можно назначить трубам в модели.
Условия для выполнения данной команды:
-
Трубопроводная сеть является замкнутой и может быть рассчитана.
-
Трубопроводная сеть проанализирована.
Перейдите к:
Действительно для: Отопление, Охлаждение, Водоснабжение.
Процедура

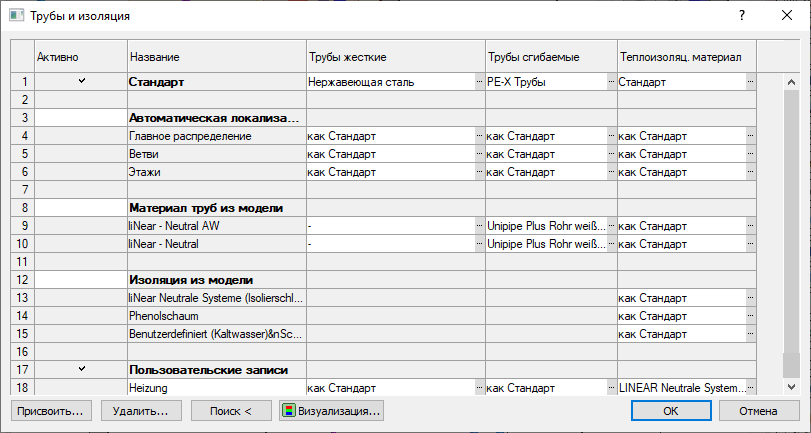

- Нажмите на пустую строчку в Пользовательские записи, чтобы создать новый вариант использования для настроек материала.
- В столбце Название введите название для варианта использования.
- В столбце Трубы жесткие нажмите на …, чтобы выбрать материал. Откроется контекстное меню.
- В контекстном меню нажмите на Выбрать.

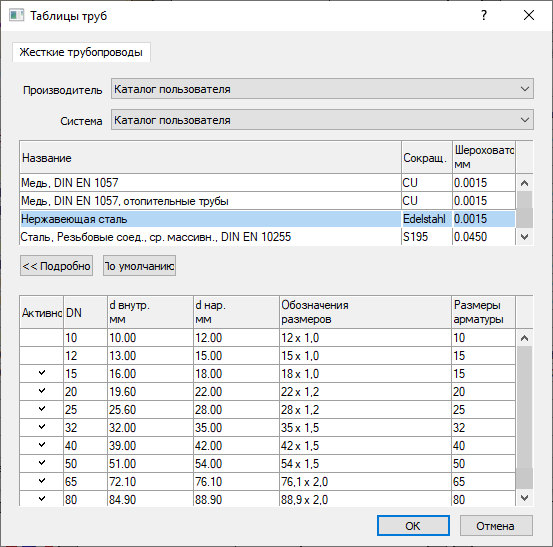

Будет открыт диалог Таблицы труб.
- В выпадающих списках выберите желаемого Производителя и соответствующую Систему.
- Выберите желаемое Название и при необходимости деактивируйте диаметры, которые не требуются. Закройте диалоговое окно посредством нажатия кнопки OK.
При необходимости повторите шаги выбора материала для Гнущихся труб и Изоляционного материала.
- Закройте диалоговое окно Настройки материала нажатием на кнопку OK, чтобы сохранить настройки в проекте.
Результат
Пользовательские комбинации материалов будут созданы, и их можно назначить автоматически или вручную.
