Присвоить изоляционный материал
Пошагово показывает, как присвоить изоляционные материалы для воздуховодов.
Подготовка
Вы желаете назначить изоляционные материалы для каналов в модели, и эти материалы будут учтены при расчете.
Условия для выполнения данной команды:
-
Воздуховодная сеть является замкнутой и может быть рассчитана.
-
Воздуховодная сеть проанализирована.
Перейдите к:
Процедура

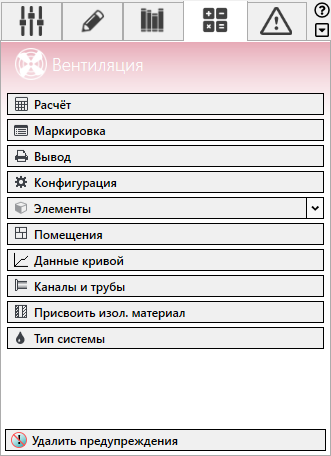

- Нажмите на пункт Присвоить изоляционный материал.
Будет открыто диалоговое окно Присвоить изоляционный материал.
- Нажмите на пустую строчку в таблице, чтобы создать новый вариант использования для назначения изоляционного материала.
- В поле Название введите название для варианта использования.
- В поле Изоляция внутренняя или Изоляция наружная нажмите на …, чтобы выбрать изоляционный материал.
После этого будет открыто диалоговое окно Таблицы изоляционных материалов.
- Выберите изоляционный материал и закройте диалог нажатием на OK.
- Если вы дополнительно желаете присвоить воздуховодам максимальную скорость и максимальный перепад давления, то укажите эти значения в полях V-макс и R-макс.
- Повторите шаги 2 – 6, если вы желаете задать дополнительные варианты использования.
- Если вы создали несколько вариантов использования, то отметьте строчку, свойства которой вы желаете присвоить воздуховодам на модели.
- В поле Фильтр выберите, какие типы трубопровода должны получить свойства.
- Нажмите на кнопку Присвоить <.

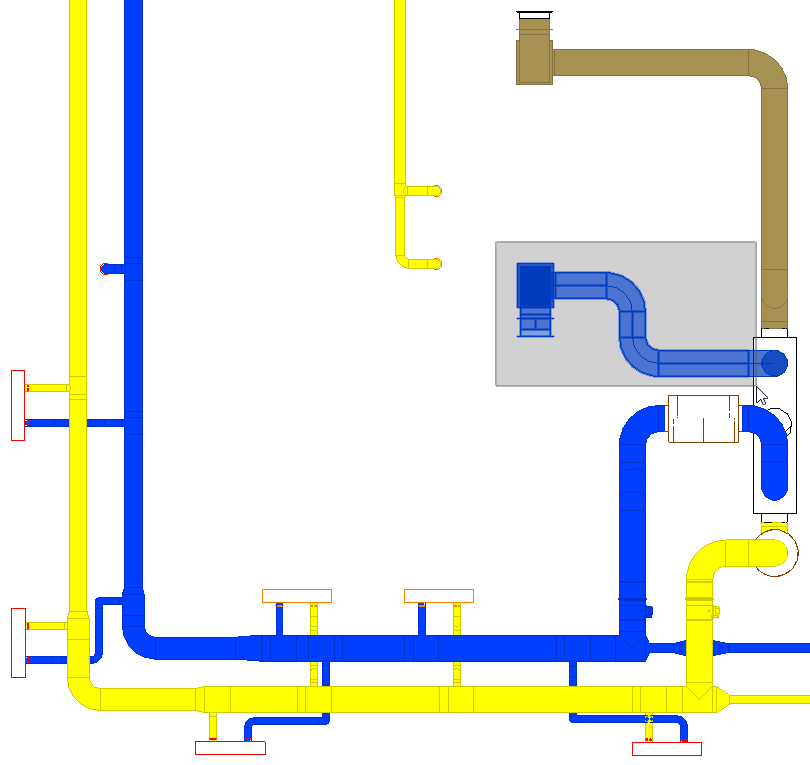

- Выберите воздуховоды, которые должны получить выбранные настройки материала, и подтвердите, нажав Enter. Прим.:
При назначении учитывайте, что изменение материала может осуществляться только позади тройников и вставных деталей с изменением размеров.
Указание проинформирует вас, для скольких участков присвоение было осуществлено.
- Необязательно: Повторите эти действия для других вариантов применения.
- Закройте диалоговое окно Присвоить изоляционный материал нажатием на кнопку OK, чтобы сохранить настройки в проекте.
Если Вы желаете использовать данные настройки в других проектах, то нажмите на Сохранить.
Результат
Настройки материала будут присвоены и могут быть показаны с помощью функции Визуализация....
