Настроить подводки к отопительным приборам
Пошагово показывает, как настроить подводки к отопительным приборам.
Подготовка
Выбрав подводки к отопительным приборам, вы добавляете дополнительный материал присоединительных элементов в спецификацию.
Условия для выполнения данной команды:
-
Трубопроводная сеть проанализирована.
-
В таблицах труб была выбрана трубопроводная система определенного производителя, содержащая присоединительные комплекты для отопительных приборов.
-
Отопительным приборам были назначены присоединения с помощью функции Соотнести присоединения ОП.
Перейдите к:
Процедура
- Раскройте раздел Элементы.
- Нажмите на Присоединения... <.
- Выберите отопительный прибор.
Положение присоединительных элементов отопительного прибора заложено в семействе данного элемента и отображается здесь.

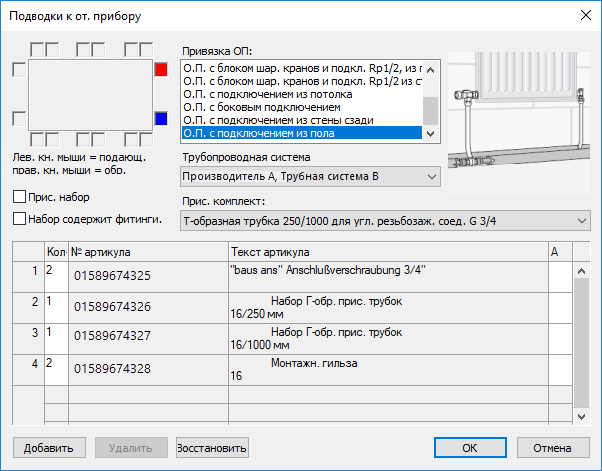

Будет открыто диалоговое окно Подводки к отопительному прибору.
- Выберите присоединительный комплект.
В таблице можно отредактировать количество артикулов и обозначить их в качестве альтернативной позиции.
Нажатием на кнопку Добавить Вы можете добавить дополнительный материал присоединительному комплекту из набора данных производителя.
- Закройте диалоговое окно посредством нажатия кнопки OK.
Результат
Выбранная подводка будет настроена и соответствующий материал присоединения будет приведен в спецификации.
