Визуализировать свойства в трубопроводной сети
Пошагово показывает, как отобразить в цвете результаты расчета и другие свойства газопроводной сети на модели.
Подготовка
Условия для выполнения данной команды:
-
Трубопроводная сеть является замкнутой и может быть рассчитана.
-
Трубопроводная сеть проанализирована.
Перейдите к:
Процедура

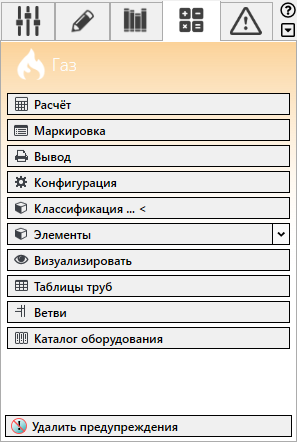

- Нажмите на Визуализировать.

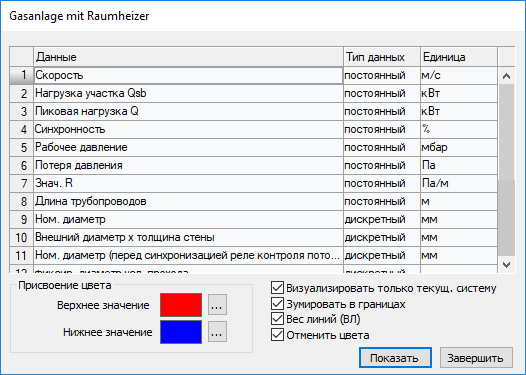

После этого будет открыто диалоговое окно Визуализация.
- В столбце Данные выберите свойство, которое должно быть представлено в цвете на модели.
- Если требуется, измените настройки отображения Визуализировать только текущую систему, Зумировать в границах, Вес линий (ВЛ) и Отменить цвета.
- Нажмите на Показать.
Результат

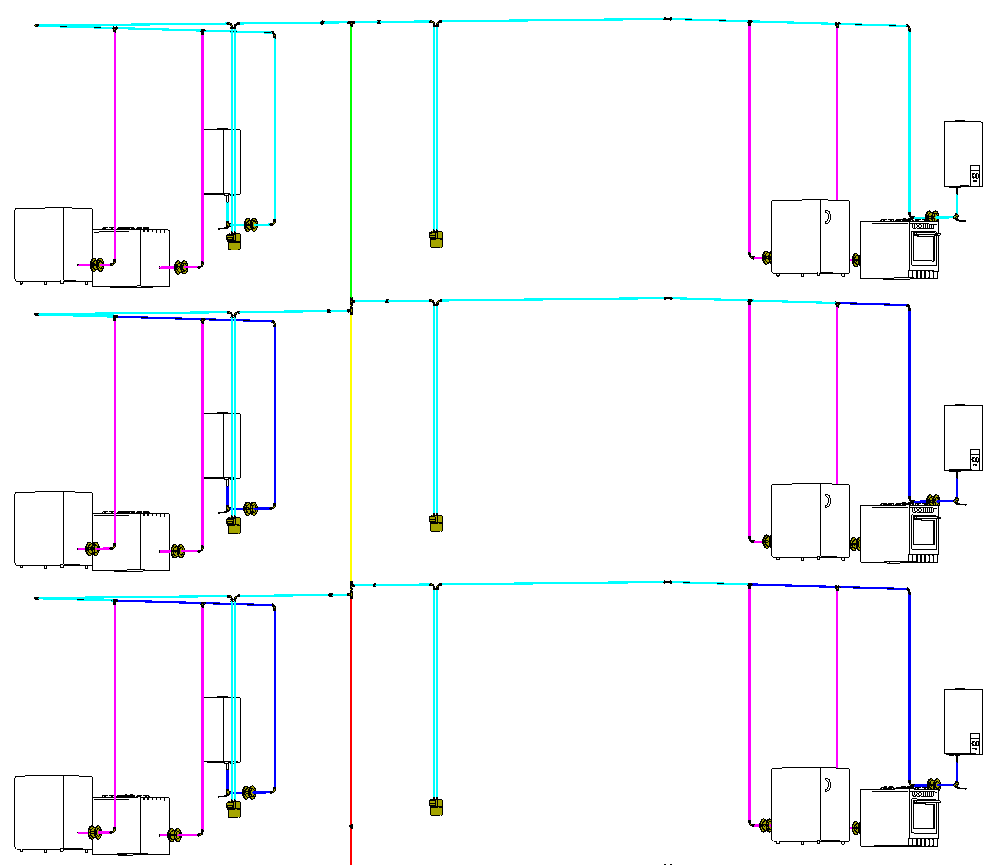

Выбранное свойство будет представлено цветом на модели. Нажатием на клавишу Esc осуществляется выход из данного диалогового окна.
