Обозначить ветви и присвоить пассивную защиту
Пошагово показывает, как присвоить пассивную защиту и обозначение участкам газопроводной сети.
Подготовка
Обозначения ветвей появятся во всех диалоговых окнах и при печати. Выбор Защита материала в качестве пассивной защиты оказывает влияние на выдачу материала труб в спецификации.
Условия для выполнения данной команды:
-
Трубопроводная сеть является замкнутой и может быть рассчитана.
-
Трубопроводная сеть проанализирована.
Перейдите к:
Процедура
- Нажмите на Ветви.
Будет открыто диалоговое окно Свойства ветви.
- Активируйте поле Пассивная защита и выберите ее вид.
- Активируйте поле Обозначение ветви и введите название.
- Нажмите на кнопку Присвоить <.

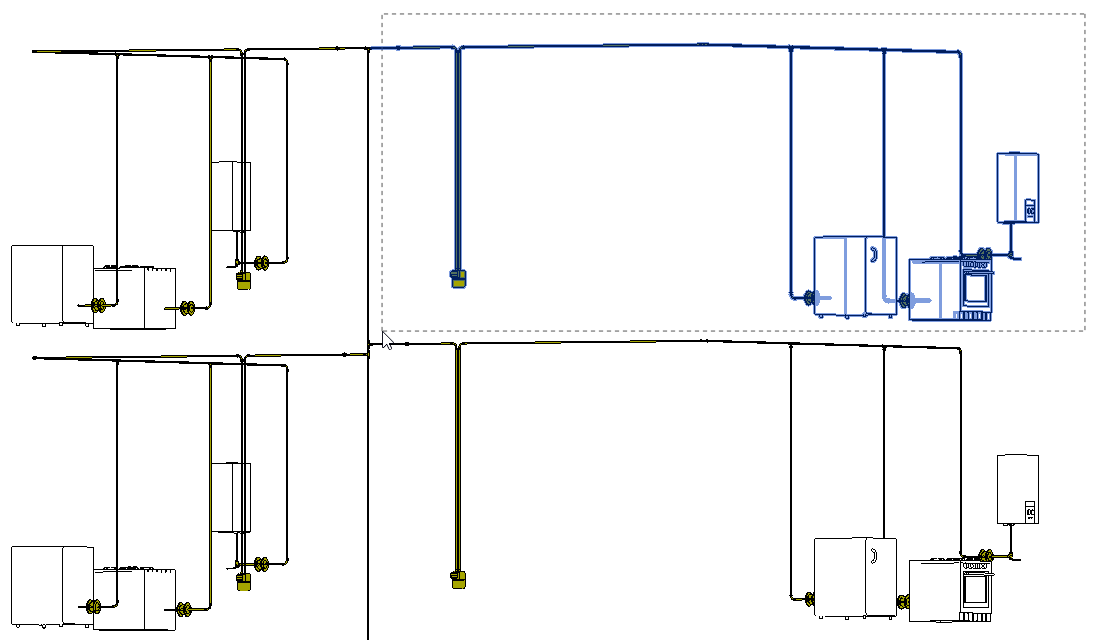

- Выберите участки на модели, которым должны быть присвоены пассивная защита и обозначение, и подтвердите нажатием на Enter. Прим.:
При присвоении учитывайте, что изменение свойств может осуществляться только позади тройников и вставных деталей с изменением размеров.
- При необходимости, повторите шаги 2 – 5, чтобы осуществить следующие присвоения.
Результат

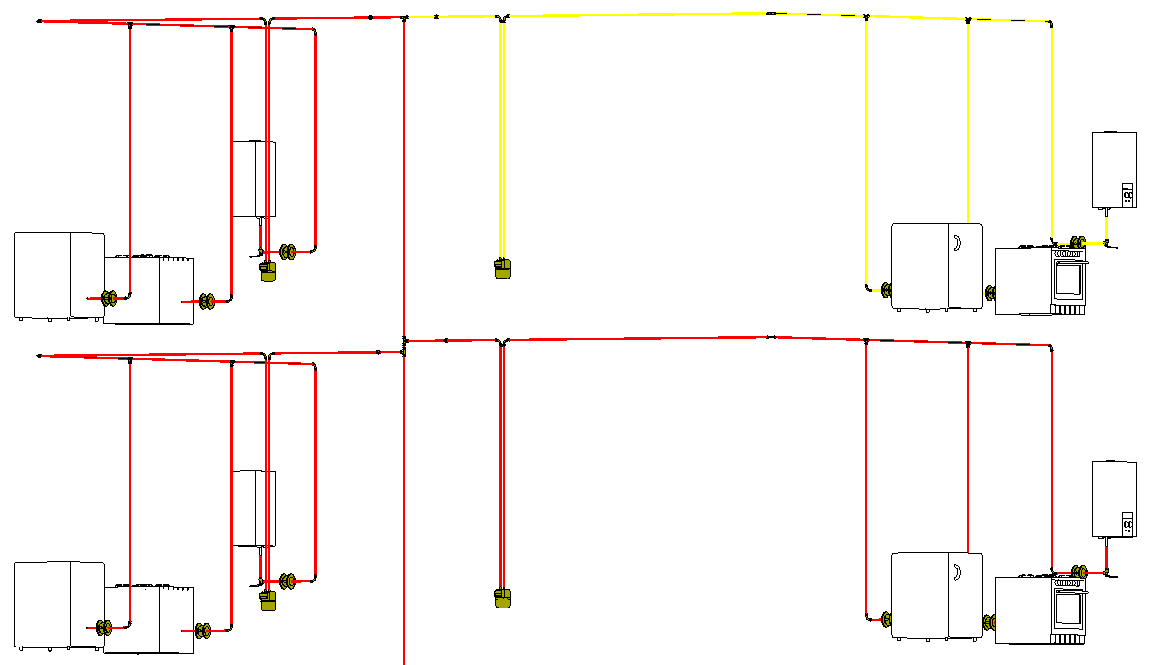

Пассивная защита и обозначение будут присвоены участкам и могут быть проверены с помощью функции Показать <.
