Создать пользовательский изоляционный материал
Пошагово показывает, как создать пользовательский изоляционный материал.
Подготовка
Вы желаете создать новый изоляционный материал и задать толщину и теплопроводность изоляции для каждого наружного диаметра трубопровода или каждого обмера канала.
Перейдите к:
Действительно для: Отопление, Охлаждение, Водоснабжение.
или:
или:
Процедура
- В списке Производитель выберите Пользовательская изоляция или Пользовательский. Прим.:

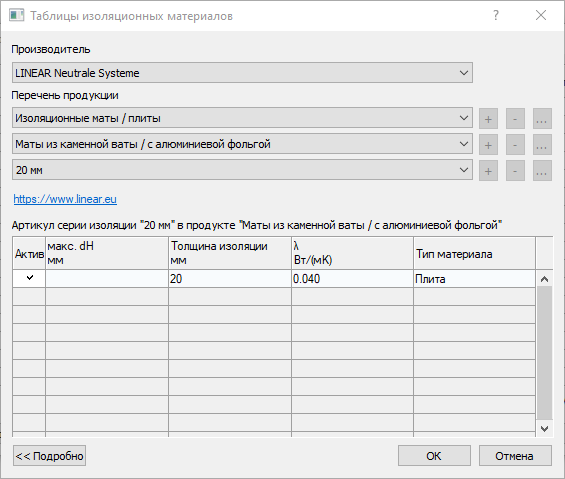

В случае систем от производителей и LINEAR neutrale Systeme никаких изменений или дополнений в таблице не требуется.

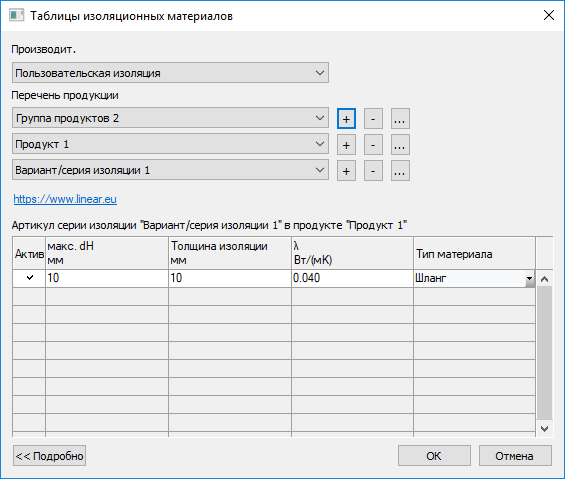

- В поле Выбор продукта выберите пользовательскую группу продукции или нажмите на +, чтобы создать новую группу.
- При создании новой группы продуктов выберите желаемый тип материала из контекстных меню.
- При необходимости нажмите на ..., чтобы задать Группе продуктов новое наименование.
- Введите наименование и подтвердите, нажав кнопку OK.
- В разделах Продукт (…) и Вариант/серия (…) также нажмите на ..., чтобы переименовать продукт и вариант или серию изоляции.
Будет создана строчка в таблице. Если требуется, нажмите на Детали <<, чтобы раскрыть таблицу.

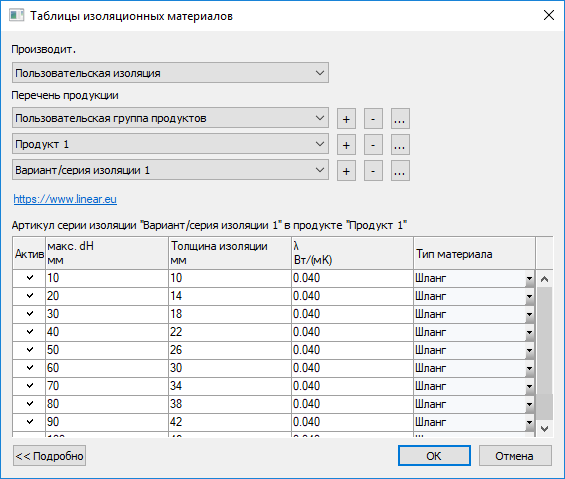

- Задайте максимальный наружный диаметр, толщину изоляции, теплопроводность и тип материала.
- Нажмите на пустую строчку в таблице, чтобы добавить дополнительный наружный диаметр для изоляции.
- Повторите операцию для всех наружных диаметров труб, для которых должен быть применен данный изоляционный материал.
Результат
Серия изоляции будет создана и доступна при использовании следующих функций:
-
Расчет трубопроводных сетей отопления, охлаждения, водоснабжения: Настройки материала
-
Расчет трубопроводных сетей канализации: Применение изоляции
-
Расчет воздуховодной сети: Присвоить изоляционный материал
