Настроить присоединения элементов
Пошагово показывает, как настроить типы присоединения для элементов.
Подготовка
Выбрав типы присоединения, вы добавляете дополнительный материал присоединительных элементов в спецификацию.
Условие для выполнения данной команды:
Трубопроводная сеть проанализирована.
Перейдите к:
Действительно для: Отопление, Охлаждение, Водоснабжение.
Процедура
- Раскройте раздел Элементы.
- Нажмите на кнопку Присоединения ... <.
- Выберите элемент, присоединения которого должны быть настроены.
Будет открыто диалоговое окно Присоединения на данном элементе.
- Если вы желаете всем присоединениям присвоить один тип, то активируйте поле Все присоединения на данном элементе одинаковы.
- Если вы желаете присвоить различные типы присоединений, то деактивируйте поле Все присоединения на данном элементе одинаковы и выберите желаемое присоединение из выпадающего списка.
- Нажмите на Настроить соединительный элемент....

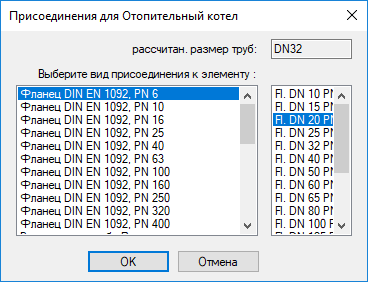

Будет открыто диалоговое окно Присоединения для ....
- Выберите тип и диаметр присоединения и подтвердите нажатием на OK.
- Если требуется, назначьте остальные присоединения и закройте диалог Присоединения на данном элементе нажатием на OK.
Результат
Выбранные присоединения будут настроены и соответствующий материал присоединения будет указан в спецификации.
