Добавить VDI-файлы данных вентилей

Пошагово показывает, как импортировать наборы данных производителей вентилей в форматах VDI или TGA.

Подготовка

Вы загрузили наборы данных производителей для технических данных вентилей и желаете использовать его в предварительном выборе арматуры.

Условия для выполнения данной команды:

Наличие файла в формате VDI или TGA.
Набор данных относится к типу VDI 3805 Часть 2.

Перейдите к:

Вкладка Проект ➤ Дисциплина ➤ Вкладка Анализ

Действительно для: Отопление, Охлаждение.

Процедура

В разделе Данные материала выберите вкладку Арматура.

Будет открыто диалоговое окно Арматура.
Откройте вкладку Глобальный предварительный выбор.
Нажмите на кнопку Добавить....
Выберите желаемый тип арматуры в контекстном меню.

Будет открыто диалоговое окно Выбрать серию арматур.
В диалоге Выбрать серию арматур нажмите на Импорт VDI....

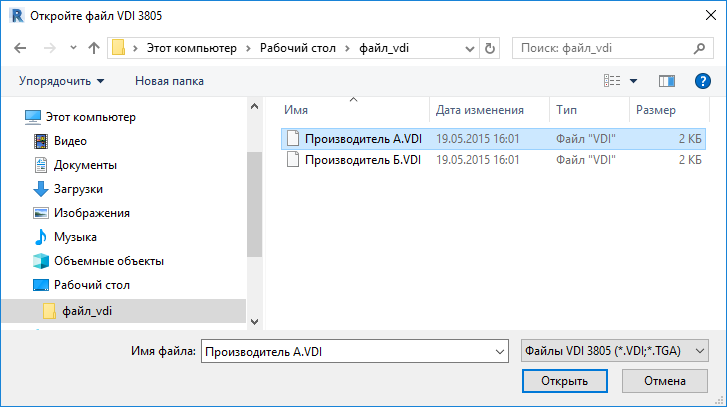

Будет открыт проводник файлов.
Выберите желаемый файл.

После этого будет открыто диалоговое окно Назначение.
Выберите производителя, к которому должен быть добавлен этот набор данных, и подтвердите свой выбор нажатием на ОК.

Результат

Импортированный набор данных будет доступен в диалоговом окне Выбрать серию арматур.
