Назначить арматуру элементам по отдельности (локальное назначение)
Пошагово показывает, как расширить выбор дополнительной арматуры в в диалоговом окне Арматура, чтобы иметь возможность назначить ее отдельным элементам.
Подготовка
Вы желаете использовать отличные от глобального выбора данные арматуры на отдельных участках в трубопроводной сети.
Условия для выполнения данной команды:
-
Арматура имеется на модели в качестве элемента.
-
Вы установили набор данных определенного производителя, содержащий подходящие данные арматуры.
Перейдите к:
Действительно для: Отопление, Охлаждение, Водоснабжение.
Процедура
- В разделе Данные материала выберите вкладку Арматура.
Будет открыто диалоговое окно Арматура.

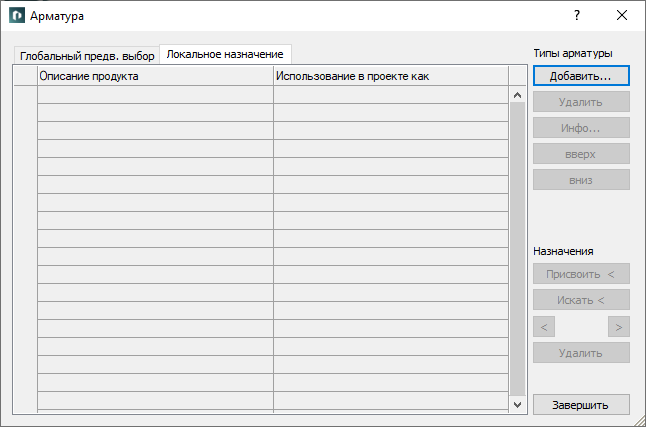

- Откройте вкладку Локальное назначение.
- Нажмите на кнопку Добавить....
- Выберите желаемый тип арматуры в контекстном меню.
Будет открыто диалоговое окно Выбрать серию арматур.
- В открывшемся окне необходимо выбрать производителя, вид и тип арматуры (при наличии).
При этом список подходящей арматуры отображается в разделе Модели / Наименование. С помощью фильтров в области Фильтры вариантов и комплектующих возможно дополнительное ограничение списка арматур.
- Выберите подходящую модель арматуры в разделе Модели/Наименование.
В таблице будут показаны параметры выбранной арматуры.
- Если определенные номинальные диаметры должны быть исключены из использования, то деактивируйте поле Выбор в соответствующей строке.
- Нажмите на Применить.

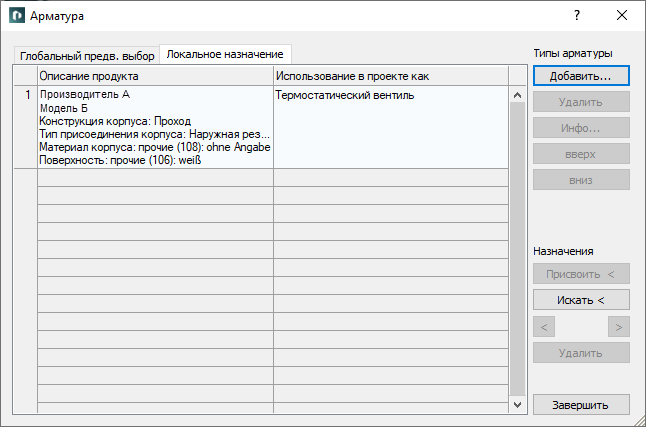

Диалог Выбрать серию арматур будет закрыт и выбранная арматура будет добавлена в диалог Арматура.
- Выберите арматуру в таблице, которую требуется назначить.
- Нажмите на кнопку Присвоить <.
- Выберите элементы, на которые должна быть назначена выбранная арматура, и подтвердите клавишей Enter.
В диалоговом окне будет показано, сколько элементов получили локально назначенную арматуру.
- Закройте диалоговое окно посредством нажатия кнопки OK.
Снова появится диалоговое окно Арматура.
Результат
Данные арматуры будут назначены выбранным элементам.
