Назначить данные производителя для общей арматуры (с различением номинальных диаметров)
Пошагово показывает, как назначить общей арматуре в модели данные арматуры определенных производителей. При этом добавляются две различные модели для различных номинальных диаметров.
Подготовка
Вы желаете назначить вентиль производителя всем общим арматурам (к примеру, запорным вентилям) до определенного размера. Для более крупных размеров этого семейства арматуры должна использоваться другая модель.
Условия для выполнения данной команды:
-
Арматура имеется на модели в качестве элемента.
-
Арматура относится к одному и тому же семейству.
-
Вы установили набор данных определенного производителя, содержащий подходящие данные арматуры.
Перейдите к:
Действительно для: Отопление, Охлаждение, Водоснабжение.
Процедура
- В разделе Данные материала выберите вкладку Арматура.
Будет открыто диалоговое окно Арматура.
- Откройте вкладку Глобальный предварительный выбор.
- Нажмите на кнопку Добавить....
- В выпадающем меню выберите Общие арматуры (соотнести на чертеже).
- Выберите общую арматуру на модели.
Будет открыто диалоговое окно Выбрать серию арматур.
- Выберите производителя, вид и тип арматуры.
- При необходимости внесите дополнительные ограничения в таблицу для отдельных моделей. Для этого уберите флажок в поле Выбор.
- Нажмите на Перенять.

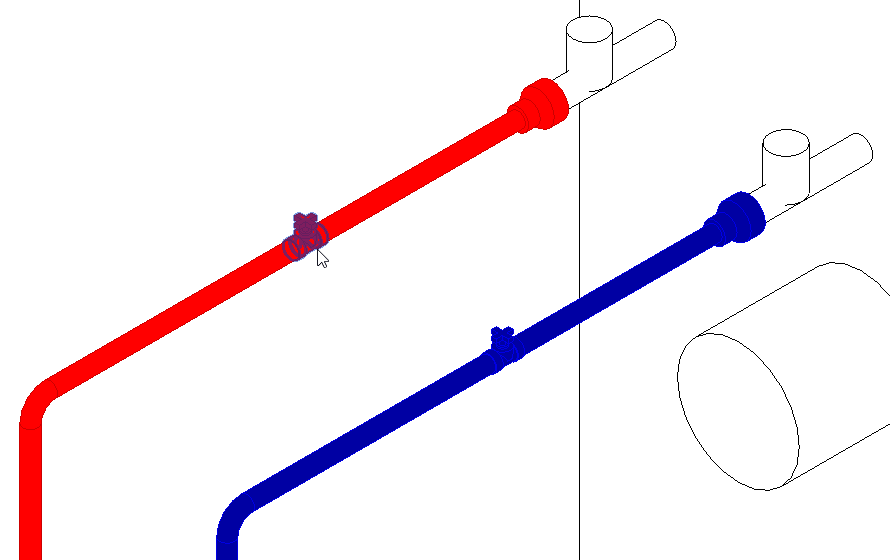

Выбранный вентиль будет показан в предварительном выборе арматур с именем семейства ранее выбранного элемента. Это значит, что всем вентилям с именем семейства H_701 будет назначена выбранная модель.
- Повторите шаги 1-5. При этом выберите другую модель.
- При необходимости внесите дополнительные ограничения в таблицу для отдельных моделей. Для этого уберите флажок в поле Выбор.

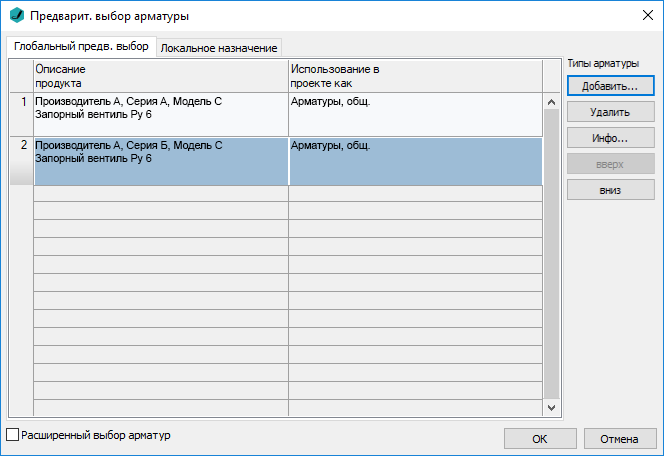

Здесь все размеры, которые меньше диаметра 32, убраны из предварительного выбора.
- Нажмите на Принять.
Результат
Выбранный вентиль будет показан в предварительном выборе арматур с именем семейства ранее выбранного элемента (Здесь: H_701). Ограничение размеров вручную делает возможным целенаправленное назначение арматуры для элемента с именем семейства H_701. Первая модель в таблице используется для номинальных диаметров до 25, для бóльших размеров назначена вторая модель в таблице.
