Создать спецификацию помещений
Пошагово показывает процесс создания спецификации помещений.
Подготовка
Вы желаете создать и распечатать спецификацию помещений, представляющую собой отсортированный по помещениям список точек забора в трубопроводной сети, включающий в себя технические данные, такие как расчетные расходы, промывочные расходы и проверку температуры.
Условия для выполнения данной команды:
-
Трубопроводная сеть является замкнутой и может быть рассчитана.
-
Трубопроводная сеть проанализирована.
Перейдите к:
Процедура
- Нажмите на кнопку Настройки.

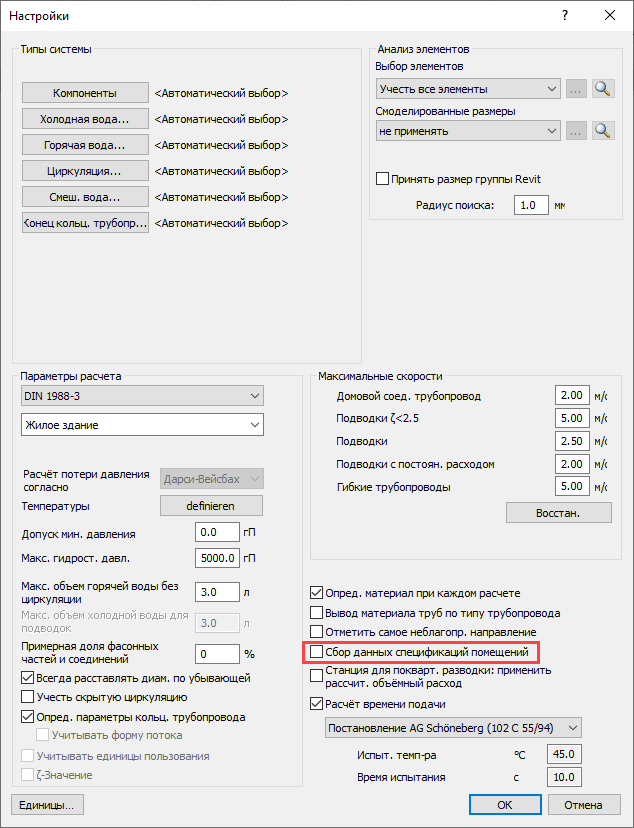

После этого будет открыто диалоговое окно Настройки.
- Активируйте поле Сбор данных спецификаций помещений и закройте диалоговое окно посредством нажатия кнопки OK.
- Нажмите на кнопку Локализация.
После этого будет открыто диалоговое окно Локализация.
- Выберите вкладку Квартиры/Помещения.
- Нажмите на пустую строчку в таблице, чтобы создать новое определение помещения.
- Введите наименование.
- Повторяйте шаги с 5 по 6 до тех пор, пока не будут установлены желаемые помещения.
- Отметьте строчки, определения помещений которых должны быть присвоены точкам водозабора.
- Нажмите на кнопку Присвоить <.
- Выберите точки водозабора, относящиеся к выбранному помещению и подтвердите клавишей Enter.
- Повторите данный порядок действий для остальных помещений.
Определения помещений будут присвоены точкам водозабора.
- Отметьте строчку для определения помещения и нажмите на Редактировать спецификацию помещений .

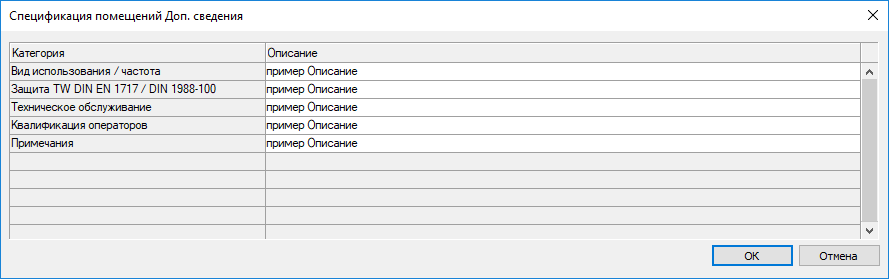

Будет открыто диалоговое окно Спецификация помещений Дополнительные сведения для выбранного помещения.
- Укажите дополнительные данные для данного помещения в столбце Описание и закройте окно, нажав OK.
- Закройте диалоговое окно Локализация посредством нажатия кнопки OK.
- Нажмите на Расчет, чтобы заново рассчитать водопроводную сеть.
При необходимости ответьте Нет на вопрос, были ли добавлены новые элементы, так как анализ трубопроводной сети не требуется.
После этого будет открыто диалоговое окно Расчет.
- Закройте Диалог расчета нажатием на OK.
- Нажмите на Вывод.

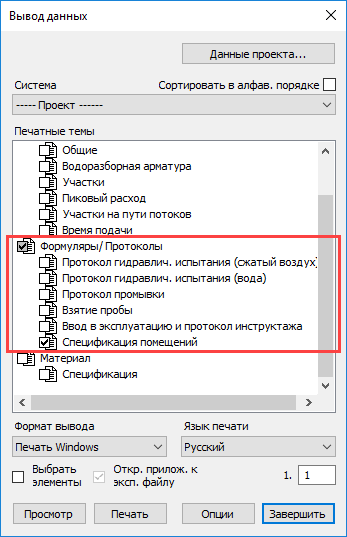

После этого будет открыто диалоговое окно Вывод данных.
- В разделе Формуляры/ Протоколы поставьте флажок при Спецификация помещений.
- Нажмите на Просмотр или Печать.

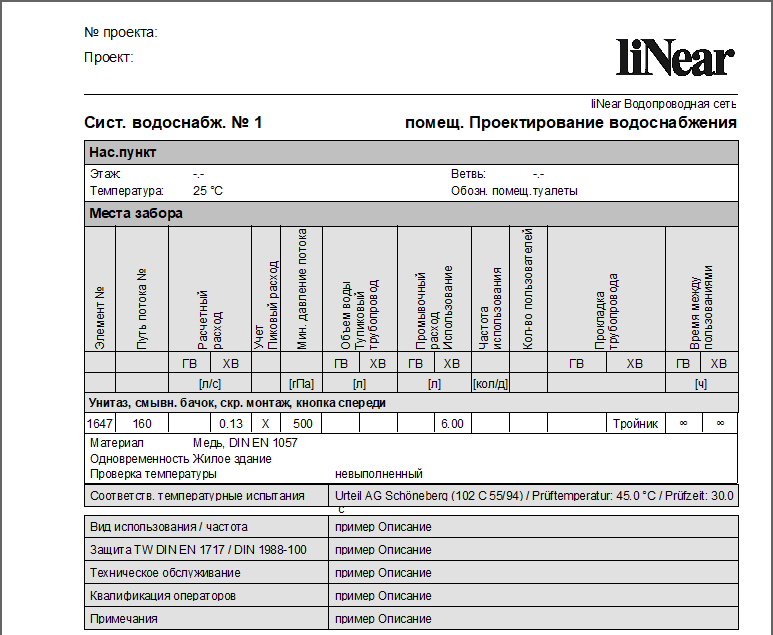

Результат
Спецификация помещений будет создана и может быть распечатана.
