Назначение типов системы для изделий ОВиК

Пошагово показывает, как сделать изделия ОВиК рассчитываемыми для расчет воздуховодных сетей путем назначения типа системы параметру LIN_FABRICATION_SYSTEM.

Подготовка

Вы желаете сделать рассчитываемые изделия ОВиК, которые используются в вентиляционной сети.

Условия для выполнения данной команды:

Вы спроектировали вентиляционную сеть, содержащую изделия ОВиК. К тому же, вы активировали параметр LIN_FABRICATION_SYSTEM для изделий ОВиК в Управлении параметрами.

Перейдите к:

Элемент воздуховода ➤ Многофункциональная панель Revit ➤ Вкладка Изменить ➤ Свойства

Процедура

  1. Выберите изделие ОВиК, которому требуется назначить тип системы, например трубу в системе вентиляции.

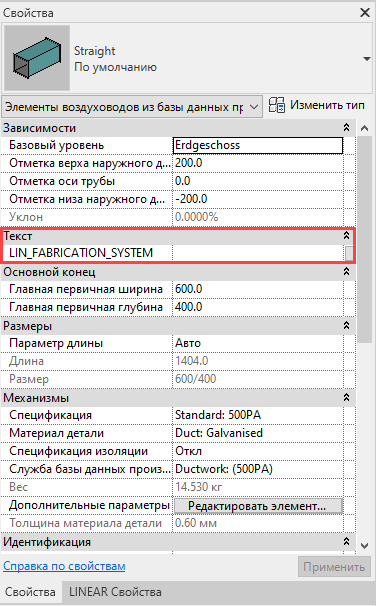

  2. В поле параметра LIN_FABRICATION_SYSTEM введите тип системы в качестве атрибута, например В_Вытяжной воздух.
    Прим.: Типы системы текущего проекта для дисциплины Вентиляция находятся в диалоге Классы систем.

Результат

Вы назначили тип системы В_Вытяжной воздух для параметра LIN_FABRICATION_SYSTEM. После назначения типа системы всем изделиям ОВиК можно рассчитать сеть.
