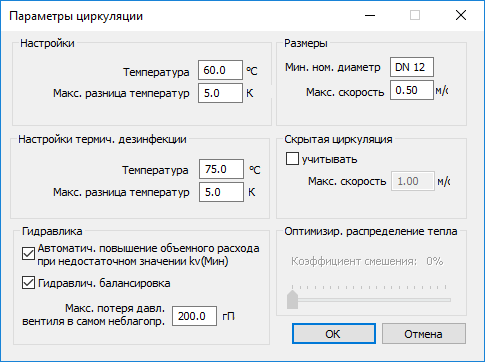

Информация о диалоговом окне Параметры циркуляции в диалоге расчета циркуляционной установки.
Вы находитесь здесь:
Настройки
Здесь пользователь может задавать температуру горячей воды и максимальную разницу температур для обычного режима работы циркуляционной установки.
Настройки термической дезинфекции
Здесь пользователь может задавать температуру горячей воды и максимальную разницу температур для режима Термическая дезинфекция циркуляционной установки.
Гидравлика
Автоматическое повышение объемного расхода при недостаточном значении kv(Мин)
Активировано: при активировании данной функции программа проверяет повышение объемного расхода при низком значении kvмин и при необходимости корректирует величину объемного расхода. При этом номинальный диаметр трубопровода не увеличивается. Повышение расхода осуществляется в пределах максимально допустимой скорости потока в циркуляционной сети. Если это не дает желаемого результата, следует уменьшить разницу температур.
Гидравлическая балансировка
Активировано: гидравлическая балансировка производится автоматически во время расчета циркуляционной установки.
Деактивировано: без гидравлической балансировки при расчете все регулировочные и дроссельные вентили будут открытыми и пользователь сможет увидеть, какой перепад давления присутствует в каждом отдельном пути потока либо каждом отдельном участке сети.
Максимальная потеря давления вентиля в самом неблагоприятном пути потока
Если потеря давления вентиля ветви в самом неблагоприятном пути потока опускается ниже допустимой отметки, в соответствующем отчете программы содержатся рекомендации по энергосбережению. Это позволяет, посредством выбора другого вентиля, принимать меры для экономии энергии.
Размеры
Укажите минимальный номинальный диаметр и максимальную скорость для циркуляционных трубопроводов.
Скрытая циркуляция
Выберите, имеются ли циркуляционные трубопроводы в данной системе и задайте максимальную скорость для них.
Оптимизированное распределение тепла
При расчете водопроводной сети в соответствии с новой нормой DIN 1988-300, пользователь может указать Коэффициент смешения для циркуляционных трубопроводов. Для других методов расчета данная область недоступна.
Коэффициент смешения оказывает влияние на распределение объемного расхода в циркуляционных трубопроводах. Это, в свою очередь, ведет к изменению настроек балансировочных вентилей. Смешивание может осуществляться только в гидравлически сбалансированных сетях.
0%: распределение объемного расхода пропорционально потерям тепла на ответвления.
100%: объемный расход в ветвях сети уменьшается таким образом, чтобы охлаждение воды осуществлялось до минимальной температуры в коллекторе. Путем добавления воды с температурой выше минимальной (55 °C) через распределительный узел температура воды в коллекторе поддерживается на уровне минимум 55 °C. Меньший уровень температуры в коллекторе ведет к понижению средней избыточной температуры в системе по сравнению с окружающей средой.
