Подробнее о «Пиковый расход»

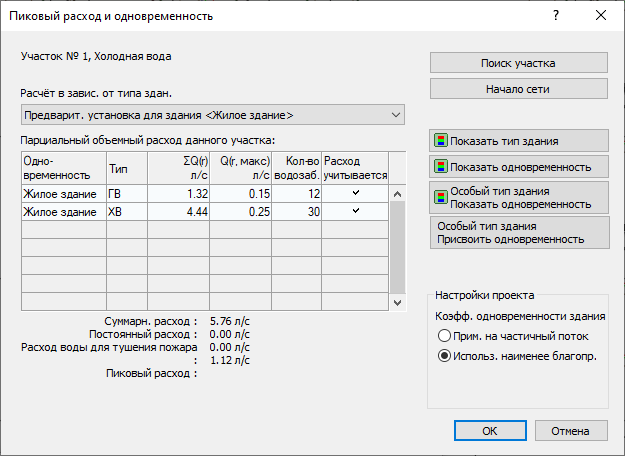

Информация о диалоговом окне Пиковый расход и одновременность в диалоге Расчета системы водоснабжения.
Вы находитесь здесь:
Участок №
Показывает выбранный участок. При открытии данного диалога впервые участок № 1 является начальным элементом.
Расчет в зависимости от типа здания
В выпадающем списке показан тип здания, установленный в настоящий момент для выбранного участка сети. При открытии данного диалога впервые тип здания был перенят для всех участков из настроек и представляет собой Предварительные установки здания <Тип здания>. Тип здания может быть изменен для каждого участка.
При присвоению отрезку сети другого типа здания он будет перенят для всех последующих участков в направлении потока до последней точки забора. Это действительно и в том случае, если последующие участки сети через начало части сети связаны с концом части.
Особый тип здания
При выборе Особого типа здания в открывшемся диалоге пользователь может ввести произвольное процентуальное значение для одновременности.
Тип здания Особый тип здания применяется вплоть до начала сети с одновременностью в 100 %. Это означает, что одновременность для всех затронутых участков сети нужно проверить и при необходимости скорректировать.
Парциальный объемный расход данного участка
Ниже в таблице показан парциальный объемный расход для выбранного участка сети. Этот расход представлен в таблице по типу здания и в зависимости от подачи горячей / холодной воды.
Суммарный расход, Постоянный расход, Расход воды для тушения пожара, Пиковый расход
Показаны значения для выбранного участка. Пиковый расход отображается как результат суммарного расхода в комбинации с одновременностью.
Поиск участка
После нажатия на эту кнопку выберите участки на модели, свойства которых должны быть показаны. Затем можно изменить тип здания для выбранного участка.
Начало сети
Выбирает участок № 1 на начальном элементе, и его параметры будут отображены.
Показать тип здания
Показывает присвоенные типы здания для участков на модели в цвете.
Показать одновременность
Показывает присвоенные Одновременности для участков на модели в цвете.
Особый тип здания Показать одновременность
Если участкам сети был присвоен Особый тип здания, после нажатия на данную кнопку присвоенные значения одновременности будут показаны в цвете на участках в модели. При этом одновременности из других типов зданий не будут отображаться в данном окне (они будут обозначены серым цветом как недоступные).
Особый тип здания Присвоить одновременность
При помощи данной функции можно по отдельности присвоить одновременность всем участкам сети, для которых указан Особый тип здания. Присвоение происходит раздельно для участков горячей и холодной воды.
При использовании данной функции одновременность не передается на другие участки.
Настройки проекта Одновременность
Эти настройки используются только в случае наличия в одной сети различных типов зданий. При внесении изменений в настройки сети на основании отображаемого Пикового расхода пользователь может увидеть, какое влияние это оказывает на всю водопроводную сеть.
Применить на частичный поток: для зданий с очень сильно отличающимися значениями одновременности, чтобы избежать большие номинальные диаметры.
Используйте наименее благоприятный: для зданий с похожими значениями одновременности, чтобы избежать большие номинальные диаметры.
Если значения одновременности очень сильно отличаются внутри одного здания, это может привести к тому, что пиковый расход в части здания с большим значением одновременности будет выше, чем в остальной части сети. При настройке Используйте наименее благоприятный этот пиковый расход будет применен для всех участков сети несмотря на то, что ранее им были присвоены другие значения одновременности. В данном случае рекомендуется использовать функцию Применить на частичный поток, чтобы программа всегда использовала одновременности так, как они были присвоены.
