Подробнее о «Гигиеническое состояние»

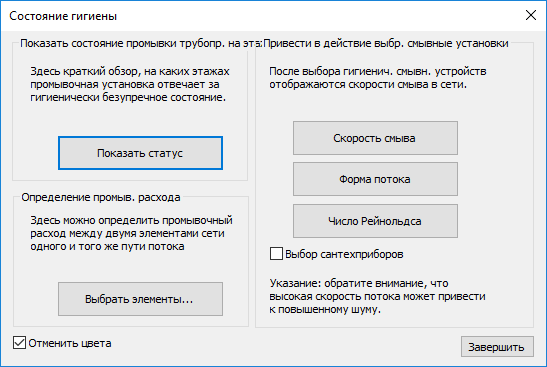

Информация о диалоговом окне Гигиеническое состояние в диалоге расчета системы водоснабжения.
Здесь пользователь может указать гигиенические свойства и параметры промывки, а также включить наглядное отображение на чертеже для специальных гигиенических промывочных устройств и стандартных санитарно-технических приборов.
Вы находитесь здесь:
Показать статус
Наглядно показывает на чертеже, какие трубопроводы в сети промываются специальными промывными устройствами.
Выбрать элементы

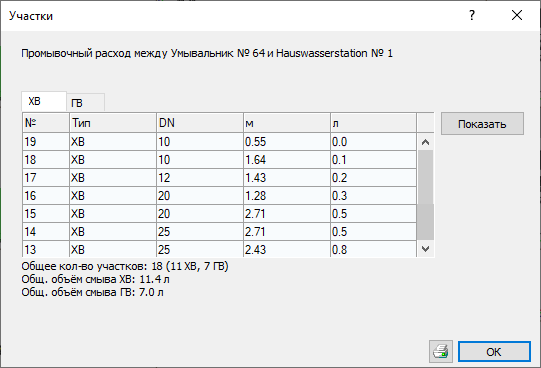

После выбора двух санитарно-технических приборов одного пути потока открывает диалог Участки, в котором промывочные расходы представлены в таблице.
Скорость промывки
После выбора промывочного устройства или санитарно-технического прибора скорость промывки в пути потока будет представлена в цвете на модели (Визуализация).
Форма потока
После выбора промывочного устройства или санитарно-технического прибора форма промывки в пути потока будет представлена в цвете на модели (Визуализация).
Число Рейнольдса
После выбора промывочного устройства или санитарно-технического прибора число Рейнольдса в пути потока будет представлена в цвете на модели (Визуализация).
Выбор сантехприборов
Активировано: для функций гигиенического состояния можно выбрать санитарно-технические приборы.
Деактивировано: для функций гигиенического состояния можно выбрать промывочные устройства.
Отменить цвета
Активировано: трубы возвращаются к исходным цветам после завершения визуализации.
Деактивировано: трубы сохраняют цвета после завершения визуализации. Таким образом цветное представление визуализации может быть использовано на листах.
