Подробнее о «Трубы и изоляция»
Информация о диалоговом окне Трубы и изоляция при расчете трубопроводных сетей отопления, охлаждения и водоснабжения.
В этом диалоге трубам назначаются системы и изоляционные материалы для расчета. Эти настройки будут сохранены в проекте.
Вы находитесь здесь:
Действительно для: Отопление, Охлаждение, Водоснабжение.
Для доступности всех функций необходимо сначала рассчитать сеть. Для этого нажмите на Расчет.
Активно

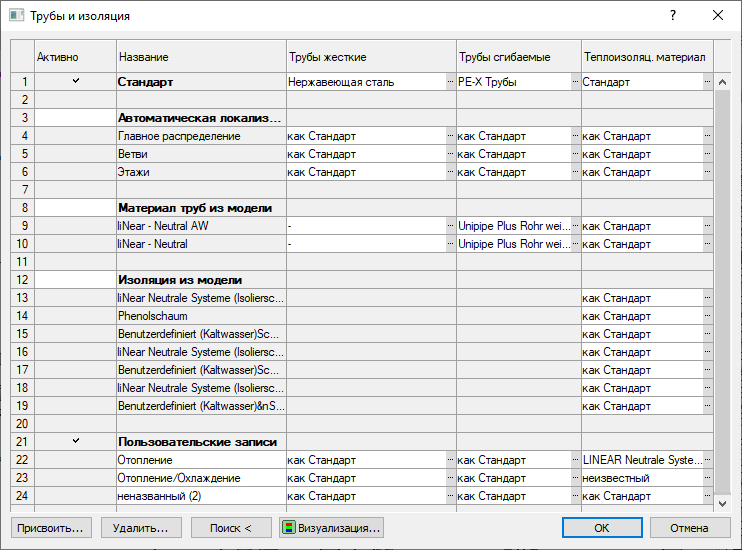

Кликом мыши в соответствующую строчку укажите, какие материалы будут использоваться для автоматического назначения и расчета трубопроводных сетей. При этом можно активировать либо автоматическую локализацию, либо обмен материала труб и изоляции, считанных из модели.
Название
Перечень доступных комбинаций материалов. Во время расчета трубы в модели получают определение материала активированной категории.
Категории Материал труб из модели и Изоляция из модели получают записи только тогда, когда конструирование в модели выполнялось с соответствующими материалами.
Трубы жесткие/сгибаемые, изоляционный материал
во всех категориях (кроме Стандарт) открывается контекстное меню со следующими опциями:- Выбрать...: открывает диалог Таблицы труб или Таблицы изоляционных материалов, в котором можно выбрать желаемого производителя и материал.
- Вернуть по умолчанию: заменяет текущий выбор материала выбором в категории Стандарт. Нажатием на в категории Стандарт открывается диалог Таблицы труб.
- Вернуть на материал из модели: заменяет текущий выбор материала изначально заданным в модели материалом.
- Принять от...: копирует выбор материала из другой доступной записи.
- Нет изоляции: удаляет доступный выбор изоляции.
| Кнопка | Описание |
|---|---|
| Присвоить | С помощью этой функции можно вручную присвоить отмеченную в настоящий момент комбинацию материалов выбранным участкам в модели. При этом доступны различные фильтры, зависящие от выбранной дисциплины. Выберите, какому виду трубопровода будет присвоена выбранная комбинация материалов.
|
| переписать локальную настройку | Активировано: при назначении комбинации материалов перезаписываются исходные либо сделанные ранее локальные настройки материала. Деактивировано: при назначении комбинации материалов остаются исходные либо сделанные ранее локальные комбинации материалов. |
| Удалить | Удаляет присвоенную комбинацию материалов с выбранных участков в проекте и назначает выбор комбинации Стандарт. В зависимости от выбранной дисциплины, для этого доступны различные фильтры. Выберите, для какого вида трубопровода комбинация материалов должна быть удалена.
|
| Поиск | При использовании этой функции и выборе трубы будет отмечена назначенная ей комбинация материалов. |
| Визуализация | После присвоения можно отобразить различные свойства на модели. При этом трубопроводы будут представлены цветом и появится легенда с обозначением цветов.
|
