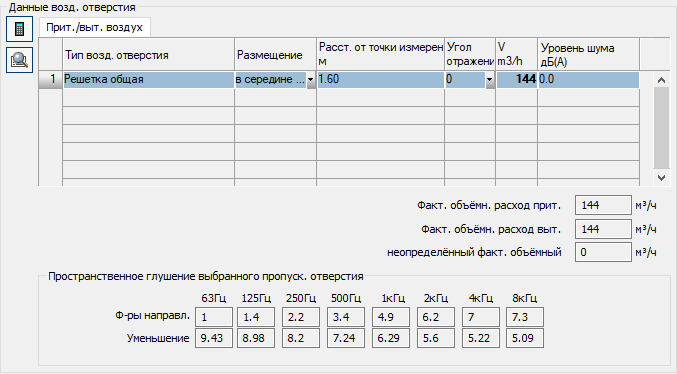

Подробнее о «Данные воздушного отверстия»
Информация о разделе Данные воздушного отверстия в диалоговом окне Помещения при расчете системы вентиляции.
Для определения данных воздушных пропускных отверстий программа анализирует все пропускные отверстия на чертеже. Условием является обозначение помещений в качестве пространств.
Вы находитесь здесь:
Кнопки
Равномерно распределяет рассчитанный требуемый объемный расход по всем пропускным отверстиям в помещении.
Открывает чертеж и зумирует отмеченное пропускное отверстие в списке.
Вкладки Приточный воздух; Вытяжной воздух; Прит./выт. воздух; Не определен
Если тип системы пропускных отверстий после анализа распознан верно, то программа отобразит их на соответствующих вкладках непосредственно при открытии помещения. Данный диалог показывает вкладки только для тех типов воздуха, которые имеются в помещении. Если, к примеру, в помещении расположены пропускные отверстия исключительно приточного воздуха, то в диалоге показана только вкладка Приточный воздух. Если автоматическое соотнесение невозможно, то программа отнесет все пропускные отверстия на вкладку Не определен.
Тип воздушного отверстия
Показывает тип пропускного отверстия, определенный из чертежа.
Размещение
Выберите расположение пропускного отверстия, используемое для расчета распространения шума в помещении.
Расстояние от точки измерений
Укажите расстояние пропускного отверстия до точки измерений (уха).
Угол отражения
Выберите угол отражения, используемый для расчета распространения шума в помещении.
V
Введите объемный расход пропускного отверстия. Сумма объемных расходов будет указана, в зависимости от типа, в полях Фактический объемный расход приточного воздуха и Фактический объемный расход вытяжного воздуха.
Уровень шума
Показывает рассчитанный уровень шума выбранного пропускного отверстия, достигнутый на точке измерений.
Фактические значения
Фактический объемный расход приточного воздуха
Показывает рассчитанный совокупный объемный расход приточного воздуха для помещения.
Фактический объемный расход вытяжного воздуха
Показывает рассчитанный совокупный объемный расход вытяжного воздуха для помещения.
Неопределенный фактический объемный расход
Показывает рассчитанный совокупный объемный расход неопределенных типов воздуха для помещения.
Уровень шума выбранного пропускного отверстия
Факторы направления
Показывает факторы направления выбранного пропускного отверстия для октавной полосы.
Уменьшение уровня шума
Показывает пространственное глушение выбранного пропускного отверстия до точки измерений для октавной полосы.
