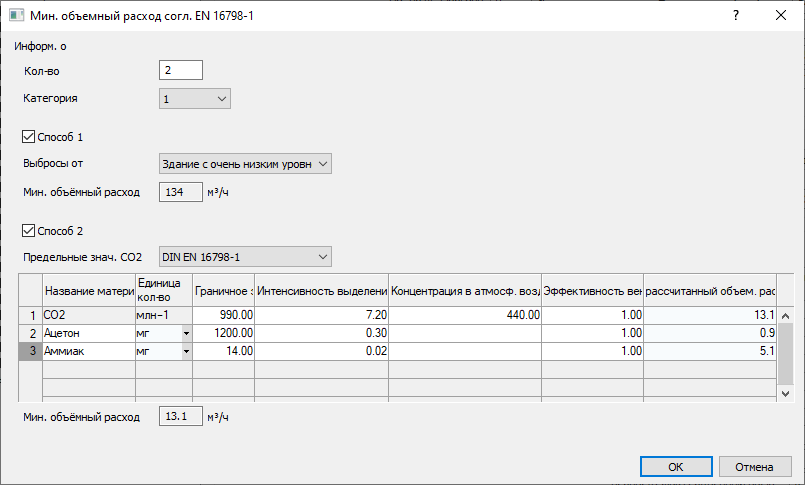

Подробнее о «Рассчитать минимальный объемный расход согласно EN 16798-1»

Для определения минимального объемного расхода для соответствующего помещения доступны Способ 1 и Способ 2. Эти методы можно комбинировать. Для помещения будет засчитан наибольший минимальный объемный расход.

Вы находитесь здесь:

Вкладка Проект ➤ Дисциплина Вентиляция ➤ Вкладка Анализ ➤ Помещения ➤ Требуемый объемный расход ➤ (Минимальный объемный расход)...

Информация о помещении

Указанные здесь данные будут использоваться для Способа 1 и Способа 2.

Количество человек

Количество человек в помещении перенимается либо из встроенного параметра от Revit, либо из параметра LINEAR LIN_NUMBER_OF_PERSONS. В диалоге Управление параметрами, доступном на вкладке LINEAR многофункциональной панели Revit, можно задать, какой из параметров будет считан первым. Количество человек также можно указать вручную.

Категория

Выпадающий список для выбора категории воспринимаемого качества воздуха. Эта категория непосредственно влияет на требуемый минимальный объемный расход.

Способ 1

Выбросы от здания

Выпадающий список для выбора эмиссии вредных веществ, производимой зданием. Если в здании очень мало загрязняющих веществ, то минимальный объемный расход для удаления оставшихся вредных веществ будет ниже.

Минимальный объемный расход

На основании количества человек и эмиссии здания рассчитывается минимальный объемный расход для помещения.

Способ 2

Предельные значения CO2 по: выпадающий список для выбора норматива для определения граничных значений содержания CO2 в воздухе помещения. Граничные значения зависят от выбранной категории качества воздуха. Максимальная дельта между граничным значением в помещении и концентрацией CO2 в атмосферном воздухе перенимается из выбранного норматива.

Название вещества: в первой строчке всегда стоит CO2. Начиная со второй строчки, кликнув в поле, можно ввести вредное вещество вручную и указать соответствующие значения. Созданное таким образом вредное вещество и указанные значения будут сохранены и доступны во всех проектах. В качестве альтернативы, нажатием на можно выбрать одно из заложенных веществ из списка. В этом списке также будут приведены созданные пользователем вещества. Вредное вещество из этого списка может быть добавлено только один раз. Если в помещении имеется несколько различных источников одного вредного вещества, то вам необходимо создать различные варианты этого вещества вручную.

Единица Количество: единица, в которой будут проанализировано граничное значение и концентрация вредного вещества.

Граничное значение: максимальная концентрация соответствующего вредного вещества в помещении. Указанное вручную граничное значение для CO2 можно вернуть к значению из выбранного норматива нажатием на .

Интенсивность выделения в помещении: данные для скорости накопления вредного вещества в помещении. В зависимости от выбранной единицы интенсивность выделения показывается в литрах в час или миллиграммах в секунду. Нажатием на для CO2 открывается контекстное меню, из которого можно выбрать интенсивность выделения в соответствии с нормативом.

Концентрация в атмосферном воздухе: концентрация вредного вещества в атмосферном воздухе. Для CO2 граничное значение предлагается автоматически на основании данных из выбранного норматива. Концентрация вредного вещества в атмосферном воздухе обязательно должна быть ниже граничного значения в помещении, чтобы его удаление было возможно через систему вентиляции.

Эффективность вентиляции: значение между 0 и 1 показывает, насколько хорошо вредные вещества захватываются механически привнесенным воздухом и удаляются с вытяжным воздухом. Это значение зависит от типа вентиляции и положения воздухораспределителей относительно источника вредного вещества.

рассчитанный объемный расход: рассчитанный минимальный объемный расход для удаления вредного вещества из помещения.

Минимальный объемный расход: наибольший рассчитанный объемный расход по Способу 2.
