Подробнее о «Присвоить изоляционный материал»
Информация о диалоговом окне Присвоить изоляционный материал в расчете вентиляционной системы.

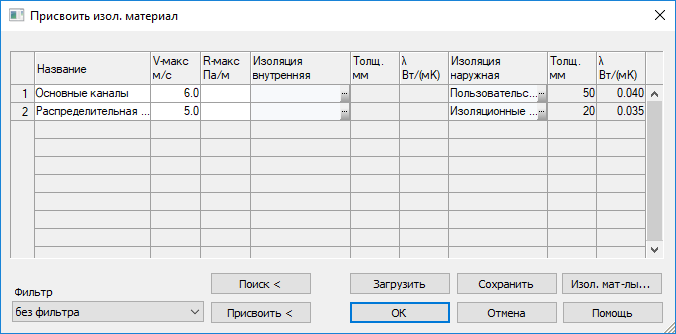

В этом диалоге можно присвоить изоляционные материалы, максимальные скорости и максимальный перепад давления для различных вариантов применения, а затем назначить эти характеристики воздуховодам на чертеже. Перечни самостоятельно заданных вариантов применения можно сохранить в отдельном файле, чтобы использовать его на других проектах.
Вы находитесь здесь:
Таблица вариантов применения
| Столбец | Описание |
|---|---|
| Название | Здесь пользователь может ввести произвольное название для выбранного варианта применения. |
| V-макс, R-макс | Введите максимальные значения скорости и перепада давления для воздуховодов. |
| Изоляция внутренняя, Изоляция наружная | Нажмите на …, чтобы выбрать изоляционный материал из таблицы изоляционных материалов для внутренней и наружной стороны воздуховода. |
| Толщина, Лямбда | Показывает толщину изоляционного материала и его теплопроводность. |
Фильтр
Выберите фильтр, определяющий, какие типы трубопровода должны быть изолированы. При присвоении изоляционного материала изоляцию получат только отсортированные трубопроводы.
Поиск <
После клика мышью на эту кнопку выберите воздуховод, и присвоенный вариант использования будет отмечен в таблице.
Присвоить <
Отметьте строчку желаемого варианта использования в таблице. После клика мышью на Присвоить < выберите участки, которые должны получить отмеченный изоляционный материал. При этом будет произведена изоляция только отсортированных типов трубопровода.
Загрузить
Загружает ранее сохраненный перечень изоляционных материалов.
Сохранить
Таким образом данные варианты использования можно использовать для других проектов.
Изоляционные материалы...
Открывает диалог Таблицы изоляционных материалов. В списке Пользовательская изоляция или Пользовательский можно как создавать новые изоляционные материалы, так и редактировать или удалять созданные.
