Подробнее о «Заданные значения для расчета» в настройках Отопления и Охлаждения

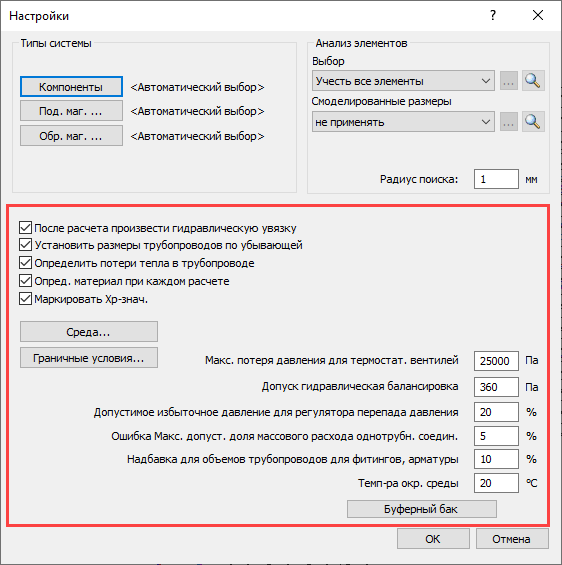

В данном разделе выберите, какие элементы и трубопроводы должны быть проанализированы и использованы при расчете трубопроводной сети. Настройки будут сохранены на проекте.

Вы находитесь здесь:

Вкладка Проект ➤ Дисциплина ➤ Вкладка Анализ ➤ Настройки

Действительно для: Отопление, Охлаждение.

Среда...

Открывает диалоговое окно Среда, в котором можно выбрать, какой тепло- или холодоноситель должен течь в трубопроводах. По умолчанию используется вода.

Граничные условия...

Открывает диалоговое окно Граничные условия, в котором можно изменить основные параметры для расчета, такие как, к примеру, заданные значения для гидравлической балансировки, граничные значения для максимальных скоростей и максимального градиента давления на трение, а также настройки для расчета термостатических вентилей, регулирующих вентилей и регуляторов перепада давлений.

Максимальная потеря давления радиаторных термостатических клапанов

Установите граничное значение, начиная с которого в диалоговом окне Отчет будет выдаваться предупреждение.

Допуск гидравлическая балансировка

Укажите граничное значение для максимального перепада потерь давления между путями потока. При превышении этого значения появится предупреждение в отчете. Предупреждение в отчете об отсутствующих регулировочных вентилях нежелательно, если, к примеру, многокотельная установка подключена по принципу Тихельмана.

Допустимое избыточное давление для регулятора перепада давления

Только когда указанное значение будет превышено, появится предупреждение в отчете, что автоматическое дросселирование за регулятором перепада давления невозможно.

Максимально допустимая ошибка доли массового расхода для однотрубного соединения

Это значение в процентах задает, с какого отклонения доли массового расхода радиатора (Треб. к Факт.) должно быть выдано сообщение об ошибке при однотрубном соединении.

Надбавка для объемов трубопроводов для фитингов, арматур

Для расчета мембранных расширительных баков требуется объем жидкости в трубопроводной сети. Объем труб будет увеличен на указанное процентное значение, чтобы учесть объем арматуры и фитингов.

Температура окружающей среды

Для расчета тепловых потерь трубопроводов используются данные о температуре окружающей среды, массовом расходе, длине трубопровода, а также по возможности предоставленные данные об изоляции и данные рабочей жидкости. Температура окружающей среды можно быть дополнительно отредактирована индивидуально для каждого участка. На определение размеров трубопроводной сети температура окружающей среды не влияет.

Буферный бак

Открывает диалог Глобальные предустановки для расчета буферной емкости, в котором можно задать технические данные для расчета буферного бака.

После расчета произвести гидравлическую увязку

Активировано: гидравлическая балансировка производится во время расчета. Для всех имеющихся в трубопроводной сети дроссельных и регулировочных вентилей (к примеру, радиаторных вентилей, балансировочных вентилей) будет выдана настройка для гидравлической балансировки.

Деактивировано: при расчете все регулирующие и дроссельные вентили останутся открытыми. Благодаря этому в диалоге Расчета можно считать разницу давлений для каждого пути потока и участка.

При определенных обстоятельствах целесообразно отменить гидравлическую балансировку и посмотреть, насколько сбалансирована сеть без гидравлической увязки или просто сэкономить время при первом расчете сети.

Установить размеры трубопроводов по убывающей

Активировано: размер участка будет определен как равный или меньше, чем размер предыдущего участка (в направлении потребителя).

Деактивировано: при определении размеров трубопроводов может случиться так, что участок, расположенный дальше от начала сети, получает больший размер, чем предыдущий.

Определить потери тепла в трубопроводе

Активировано: динамика температур в пути потока будет представлена в результатах, на печати и показана в визуализации.

Определять материал при каждом расчете

Активировано: материал для спецификации будет определяться при каждом расчете.

Деактивировано: материал для спецификации не будет определяться при расчете. Это сокращает время расчета для объемных проектов, в которых материал не меняется. Если данное поле деактивировано и вы желаете создать спецификацию путем использования функции Вывод, появится сообщение о том, требуется ли определить материал.

Маркировать Xp-хначение

Активировано: если вентили содержат маркировку с их настройками, то также будет выдано значение Xp.

Это касается следующих элементов:

• Дроссельная арматура, термостатические вентили, запорные вентили.

• Радиаторы, в которые эти вентили не интегрированы.

• Балансировочные вентили.
