Подробнее о «Параметры расчета» в настройках раздела Водоснабжение

В данном разделе совершаются глобальные настройки для расчета и определения размеров, а также закладываются метод расчета и граничные значения. Настройки будут сохранены на проекте.

Вы находитесь здесь:

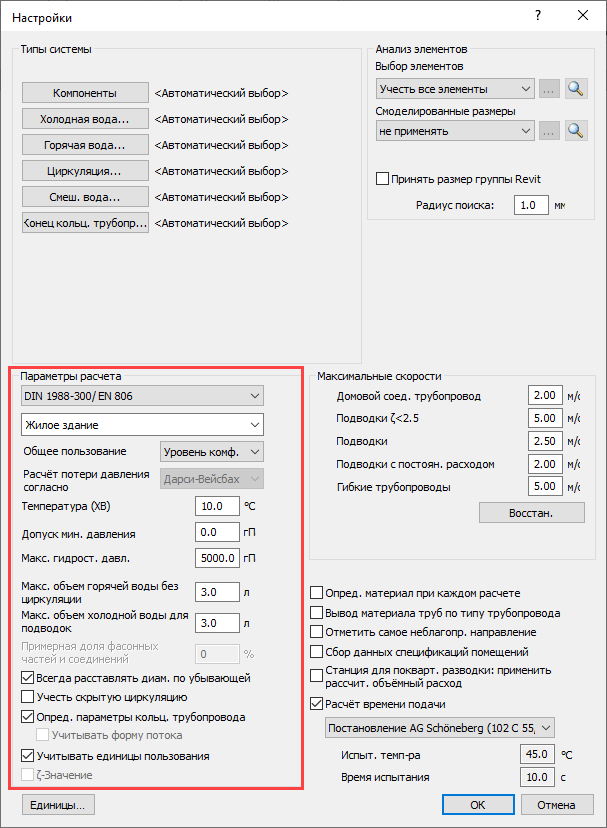

Вкладка Проект ➤ Дисциплина Водоснабжение ➤ Вкладка Анализ ➤ Настройки

Основа для расчета

Выберите метод расчета, в соответствии с которым он должен быть произведен. В зависимости от основы для расчета изменяются или становятся недоступны некоторые параметры и настраиваемые значения. На выбор предлагаются следующие методы расчета:

• DIN 1988-3

• DIN 1988-300/EN806

• Vewin Werkbladen 2.1

• SVGW W3

• СП 30.13330.2016 и СП 30.13330.2020

• ÖNorm B 2531

• PN 92 / B-1706

Тип здания

Список доступных типов здания зависит от выбранной основы для расчета. Укажите тип здания, для которого требуется рассчитать пиковый расход в водопроводной сети. Данную общую предварительную настройку в процессе расчета сети можно изменять вручную для отдельных участков сети.

Для DIN 1988-300/EN 806, DIN1988-3 и ÖNorm B 2531:

при выборе Особый тип здания сеть рассчитывается по принципу одновременности. В этом случае в качестве предварительной настройки по умолчанию для всех участков сети используется одновременность 100 %, но этот параметр можно изменять вручную после нажатия кнопки Пиковый расход.

Для СП 30.13330.2016 и СП 30.13330.2020:

существуют типы зданий без централизованного горячего водоснабжения. Если в таком здании будут спроектированы трубопроводы для горячей воды, программа сгенерирует отчет с сообщением об ошибке.

Для каждого типа здания в программе сохранены расчетные расходы воды, которые можно открыть при помощи верхней кнопки . При выборе Особый тип здания (пользовательские значения), с помощью верхний кнопки пользователь может самостоятельно создать тип здания и указать значения потребителей. Нажатием на кнопку открывается диалог Управлять пользовательскими типами зданий, в котором можно создавать и управлять любым количеством пользовательских типов зданий. Такая информация сохраняется в отдельном файле и благодаря этому является доступной при обработке других проектов.

Для PN 92 / B-1706:

для заложенных типов зданий, выбираемых в выпадающем списке, указаны пиковые расходы. Нажатием на кнопку можно создавать и управлять любым количеством типов зданий, вводя коэффициенты для расчета пиковых расходов в соответствии с этим нормативом. Созданные здания можно выбирать в выпадающем списке в диалоге Настройки.

Общее пользование

При выборе метода расчета DIN 1988-300/EN 806 или ÖNorm B 2531 следом за типом здания появляется выпадающий список Общее пользование, в котором можно выбрать уровень комфорта, действительный для всего проекта. Выбор уровня комфорта требуется для определения времени подачи в соответствии с VDI 6003.

Расчет потери давления по

Показывает, на основании какого метода производится расчет потери давления. В зависимости от выбранного метода расчета может быть выбрана другая основа для расчет потери давления.

Температуры

задать: открывает диалог Задание температуры, в котором можно отредактировать температуру холодной воды и глобальные температуры окружающей среды для участков горячей и холодной воды.

Допуск минимального давления

При расчете водопроводной сети размер трубопроводов подбирается таким образом, чтобы обеспечивалось заданное минимальное давление потока pminFl на всей водоразборной арматуре. Если требуется, чтобы минимальное давление на отдельной арматуре было немного ниже, в данном поле можно настроить соответствующий параметр.

Максимальное статическое давление

По умолчанию указано значение 5000 гПа, но его можно при необходимости изменить.

При превышении максимального статического давления по соображениям защиты от шума будет выдано сообщение в отчете.

Максимальный объем горячей воды без циркуляции

В данном поле указывается предельная величина для максимального заполнения трубопроводов с горячей водой, расположенных за пределами контура циркуляции. Если при расчете программа обнаружит превышение допустимого объема, на экране будет показано предупреждение об этом.

Максимальный объем холодной воды для подводок

В данном поле указывается предельная величина для максимального заполнения холодной водой подводок, при помощи которых потребители подключаются к водопроводной сети. Если при расчете программа обнаружит превышение допустимого объема, на экране будет показано предупреждение об этом.

Примерная доля фасонных частей и соединений

В данном поле указывается процентное соотношение фасонных деталей и соединительных элементов, которые должны учитываться при расчете водопроводной сети.

Всегда расставлять диаметры по убывающей

Активировано: размер участка будет определен как равный или меньше, чем размер предыдущего участка (в направлении точки водоразбора).

Деактивировано: при дросселировании водопроводной сети посредством регулировки размеров трубопроводов иногда могут происходить ситуации, когда программа посчитает более целесообразным сделать дальний (от начала сети) участок сети большего размера, чем предыдущие.

Учесть скрытую циркуляцию

Активировано: в данном поле пользователь может указать, должна ли при расчете водопроводной сети учитываться внутренняя циркуляция или нет.

Определить параметры кольцевого трубопровода

Активировано: в данном поле пользователь может указать, должны ли при расчете водопроводной сети учитываться параметры соединений кольцевого трубопровода или нет.

Учитывать форму потока

Эта команда становится доступной, если при расчете водопроводной сети был найден делитель потока.

Активировано: при определении размеров кольцевого трубопровода программа будет стремиться к созданию турбулентного потока, чтобы обеспечить гигиеничность работы. Если после определения размеров номинальный диаметр кольцевого трубопровода больше диаметра присоединения к делителю потока, то появится соответствующее предупреждение.

Деактивировано: при определении размеров кольцевого трубопровода форма потока не будет учитываться. При расчете появится сообщение об ошибке, если кольцевой трубопровод промывается ламинарным потоком и тем самым не выполняются гигиенические требования. В таких случаях турбулентный поток может быть достигнут путем ручной регулировки номинальных диаметров кольцевого трубопровода.

Учитывать единицы пользования

Активировано: при определении размеров будут учтены единицы пользования, присвоенные потребителям в Единицы пользования.

Деактивировано: если вы задали единицы пользования, то их можно не учитывать при расчете, но присвоение не будет утеряно. Это позволит сравнить результаты обоих способов расчета (с единицами пользования и без них). Если после создания и настройки единиц пользования вы забудете поставить флажок в поле Учитывать единицы пользования, то после расчета системы водоснабжения программа оставит в итоговом отчете примечание об этом. Сам расчет в данном случае будет осуществлен только на основании кривых одновременности.

Значения КМС

Активировано: при наличии галочки в поле «КМС значение» при расчете будут использованы реальные измеренные значения КМС, которые были сохранены в наборах данных выбранного производителя. При отсутствии сохраненных значений КМС производителя программа использует стандартные значения КМС.

Деактивировано: программа будет использовать при расчете стандартные значения КМС, не зависящие от трубопроводной системы.
