Подробнее об «Анализ элементов» в настройках дисциплины Водоснабжение

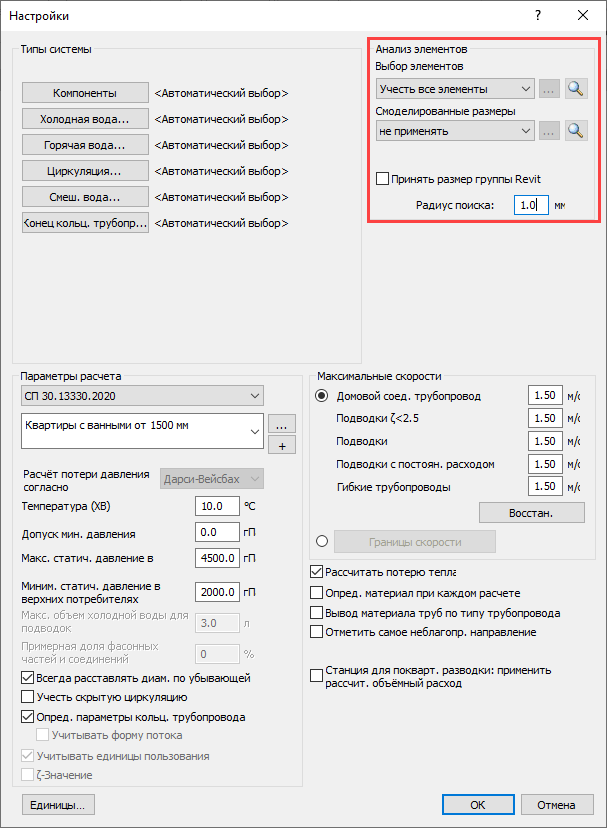

Информация о разделе Анализ элементов в диалоговом окне Настройки при расчете трубопроводной сети водоснабжения.
Вы находитесь здесь:
Выбор элементов
Выпадающий список: закладывает учет всей сети для расчета или только определенной ее части. При выборе опции Учесть часть сети диалог будет свернут и вы сможете выбрать желаемую часть сети на текущем виде. Элементы части сети можно выбирать секущей рамкой или по отдельности. Подтвердите выбор элементов нажатием на ENTER. После этого количество найденных компонентов будет показано в скобках.
Если после выбора опции Учесть часть сети запустить расчет, то программа снова попросит подтвердить выборку элементов части сети. В таком случае вы можете изменить выборку элементов или нажатием на ENTER выполнить расчет части сети, выбранной в настоящий момент. Расчет части сети возможен только в том случае, если выбранная часть является замкнутой.
: позволяет повторно выбрать часть сети на текущем виде. Эта кнопка активирована только при выборе опции Учесть часть сети и уже однажды совершенной выборке элементов.
: выделяет выбранную часть сети на текущем виде. Эта кнопка активирована только при выборе опции Учесть часть сети и уже однажды совершенной выборке элементов.
Анализировать все видимые элементы: при анализе трубопроводной сети будут учитываться только видимые в настоящий момент элементы в модели. При выборе этой опции безошибочный расчет возможен только в том случае, если видимые элементы образуют замкнутую сеть.
Смоделированные размеры
Вы также можете решить, следует ли перенять в расчет спроектированные размеры всей сети или выбранной части из модели в качестве фиксированных или требуется сразу рассчитать требуемые размеры программой.
Выпадающий список: выберите, перенять ли в расчет спроектированные размеры из всей модели или из части сети либо вообще не перенимать их. При выборе опции Принять в выбор диалог будет свернут и вы сможете выбрать соответствующие элементы, смоделированные размеры которых требуется перенять в расчет, секущей рамкой или по отдельности. Размеры остальных элементов будут рассчитаны программой. Если вы не желаете перенимать в расчет спроектированные размеры, то программа рассчитает их для всех элементов.
: позволяет повторно выбрать элементы на текущем виде. Эта кнопка активирована только при выборе опции Принять в выбор и уже однажды совершенной выборке элементов.
: выделяет выбранную часть сети на текущем виде. Эта кнопка активирована только при выборе опции Принять в выбор и уже однажды совершенной выборке элементов.
Принять размер группы Revit
Активировано: Номинальные диаметры уже добавленных на модель элементов зафиксированы и не изменяются в ходе корректировки номинальных диаметров, вызываемой из диалога Расчет. Изменение номинальных диаметров может быть осуществлено только через соответствующий параметр в свойствах элемента на модели.
Деактивировано: на основании результатов расчета может быть выполнена стандартная корректировка номинальных диаметров для всей сети.
Перенять смоделированные размеры в расчет
При запуске расчета программа задает вопрос, следует ли перенимать в расчет смоделированные размеры. При выборе опции Принять в выбор в настройках и подтверждении принятия размеров будут переняты размеры только для данной выборки.
Радиус поиска
Радиус поиска определяет, до какого значения расстояния между элементами, которые, возможно, могли возникнуть при их размещении, будут не замечены программой при расчете сети. Использование этой функции помогает избежать того, что неточности меньше одного миллиметра между соединениями элементов в модели будут распознаваться как ошибки и открытые концы при расчете.
