Подробнее о «Типы системы» в настройках

Информация о разделе Типы систем в диалоговом окне Настройки в расчет трубопроводных и воздуховодных сетей.

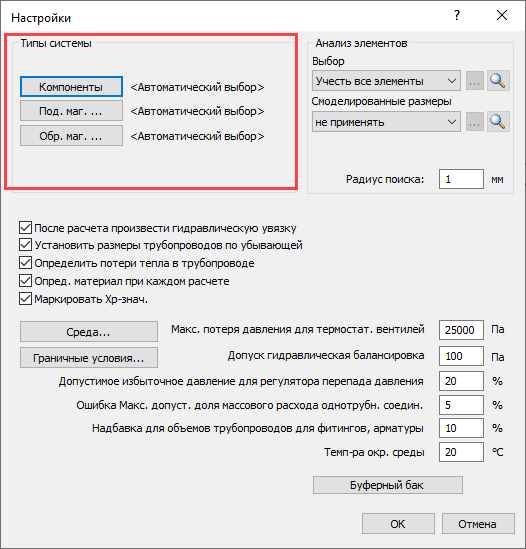

В разделе Типы систем диалогового окна Настройки выберите, какие элементы и трубопроводы должны быть проанализированы и использованы при расчете трубопроводной сети. Настройки будут сохранены на проекте.

Вы находитесь здесь:

Вкладка Проект ➤ Дисциплина ➤ Вкладка Анализ ➤ Настройки

Действительно для: Отопление, Водоснабжение, Канализация, Охлаждение.

Компоненты, Класс системы (к примеру, подающая магистраль)

Открывают диалог Выбрать тип(ы) системы, в котором можно установить, какие типы системы должны быть учтены при анализе элементов, трубопроводов и воздуховодов. Для этого назначьте компонентам и отдельным классам систем трубопроводов и воздуховодов подходящие типы системы.

Типы системы, как правило, автоматически выбираются для каждого класса системы. В таком случае рядом с кнопкой появится запись <Автоматический выбор>. При самостоятельном выборе типа системы запись будет изменена для его обозначения. При выборе нескольких типов системы будет показана запись <Варьируемый>.

Обозначения кнопок соответствуют используемым классам систем в соответствующей дисциплине.
