Подробнее о «Заданные значения для расчета» в настройках дисциплины Газ

Информация о разделе Заданные значения для расчета в диалоговом окне Настройки при расчете системы газоснабжения.

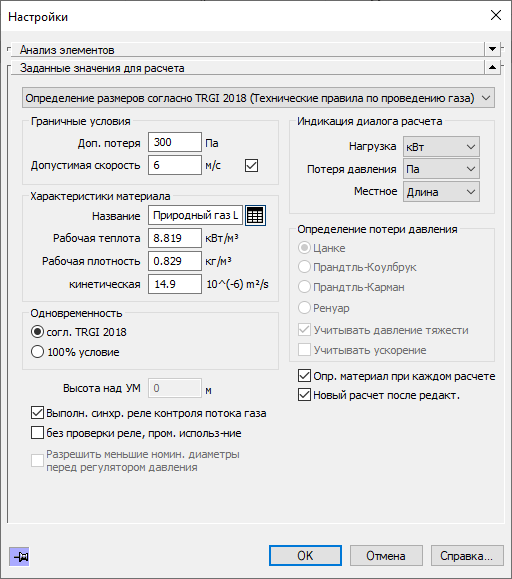

В данном диалоговом окне задаются глобальные настройки для расчета. Настройки будут сохранены на проекте.

Вы находитесь здесь:

Вкладка Проект ➤ Дисциплина Газ ➤ Вкладка Анализ ➤ Настройки ➤ Заданные значения для расчета

Основа для расчета

Выберите желаемый метод расчета из выпадающего списка. В зависимости от выбранного метода требуется задание различных параметров.

Граничные условия

Укажите допустимую потерю давления и допустимую скорость. Для изменения допустимой скорости требуется активация данного поля флажком.

Индикация диалога расчета

Задайте единицы измерения, используемые для отображения нагрузки, потери давления и местного сопротивления в диалоге расчета, а также при выдаче результатов и печати.

Характеристики материала

Вид газа и его характеристики зависят от выбранной основы для расчета. При Определении согласно общей методики вид газа может быть выбран, а также могут быть указаны произвольные характеристики. Заданные здесь данные характеристик материала сохраняются в проекте. При создании нового вида газа в диалоговом окне Характеристики материала он также станет доступен для других проектов.

Элемент

Значение

Название

При Определении согласно общей методики название может быть изменено. Эти данные сохраняются в проекте.

Таблица характеристик вещества

При Определении согласно общей методики в диалоговом окне Характеристики материала можно создать новые виды газа или выбрать один из уже имеющихся. Значения будут сохранены в таблице.

Стандартная теплопроизводительность

Отображение стандартной теплопроизводительности выбранного вида газа.

При Определении согласно общей методики она может быть указана произвольно. Эти данные сохраняются в проекте.

Стандартная плотность

Отображение стандартной плотности выбранного вида газа.

При Определении согласно общей методики она может быть указана произвольно. Эти данные сохраняются в проекте.

кинестетическая рабочая вязкость

Показ рабочей вязкости выбранного вида газа.

При выборе расчета согласно общей методики, расчета по TRF 1996, расчета по ÖVGW F G61 и расчета по TRGI 2018 можно вводить произвольную кинеститечискую рабочую вязкость. Эти данные сохраняются в проекте.

Определение потери давления

В зависимости от выбранной основы для расчета в разделе Определение потери давления доступны различные варианты настроек.

Прим.:

Возможность осуществления определенных настроек зависит от выбранной основы для расчета. Настройки, которые не могут быть изменены при выбранном методе, деактивированы.

Элемент

Описание

Цанке

Прандтль-Коулбрук

Прандтль-Карман

Renouard

Выберите метод определения потери давления.

Учитывать давление тяжести

Активировано: при определении размеров будут учтены возникающие в результате силы тяжести потеря или повышение давления. Если используемый газ легче воздуха и потребители расположены выше домового присоединения, то это может привести к приросту давления и будут рассчитаны меньшие трубопроводы. Если используемый газ тяжелее воздуха и потребители расположены выше домового присоединения, то этот перепад высот также должен быть преодолен.

Учитывать ускорение

Активировано: учитывает динамическое изменение давления на участке сети, возникающее в результате изменения объемных расходов и размеров на пути потока.

Одновременность

Одновременность потребителей на путях потока может быть осуществлена по правилам TRGI 2018 или со 100% условием.

Прим.:

Возможность осуществления определенных настроек зависит от выбранной основы для расчета. Настройки, которые не могут быть изменены при выбранном методе, деактивированы.

Элемент

Описание

по TRGI 2008/TRF 2012/TRGI 2018

Активировано: одновременность потребителей на путях потока автоматически устанавливается в соответствии с правилами TRGI 2008/TRF 2012/TRGI 2018.

100% условие/ пользовательский

Активировано: для одновременности потребителей в путях потока изначально предполагается 100%. Одновременность может быть изменена для отдельных потребителей с помощью функции Редактировать данные пути потока в диалоге Расчета.

Общие настройки

Прим.:

Возможность осуществления определенных настроек зависит от выбранной основы для расчета. Настройки, которые не могут быть изменены при выбранном методе, деактивированы.

Элемент

Описание

Определять материал при каждом расчете

Активировано: материал для спецификации будет определен при каждом расчете.

Деактивировано: материал для спецификации не будет определяться при расчете. Это сокращает время расчета для объемных проектов, в которых материал не меняется. Если данное поле деактивировано и Вы желаете создать спецификацию путем использования функции Вывод, появится сообщение о том, требуется ли определить материал.

Новый расчёт после редактирования

Активировано: после редактирования участков или элементов в диалоге расчета будет произведен повторный расчет.

Деактивировано: результаты расчета будут обновлены только после нажатия на Рассчитать.

Высота над уровнем моря или Высота над Адриатическим морем

Введите высоту, на которой расположено здание. При расчете по ÖVGW G11 вместо высоты над УМ используется высота над Адриатическим морем.

выполнить синхронизацию реле контроля потока газа

Активировано: после каждого расчета будет выполнена синхронизация реле контроля потока газа.

Деактивировано: расчет будет выполнен без синхронизации, что имеет смысл для отображения промежуточных результатов. Если для выбранного метода расчета предписана синхронизация реле контроля потока газа, то в отчете появится предупреждение об этом.

без проверки реле контроля потока газа

Активировано: расчет будет выполнен без синхронизации реле контроля потока газа. При печати граничных условий появится примечание, что проверки реле деактивированы.

разрешить меньшие номинальные диаметры перед регулятором давления

Активировано: при определении размеров после регулятора давления размеры подбираются по убывающей, но перед регулятором давления разрешен меньший номинальный диаметр, так что диаметр не считается максимумом для всей установки.

Деактивировано: размеры всех трубопроводов подбираются по убывающей.
