Подробнее о «Система водоотвода» в настройках дисциплины Канализация

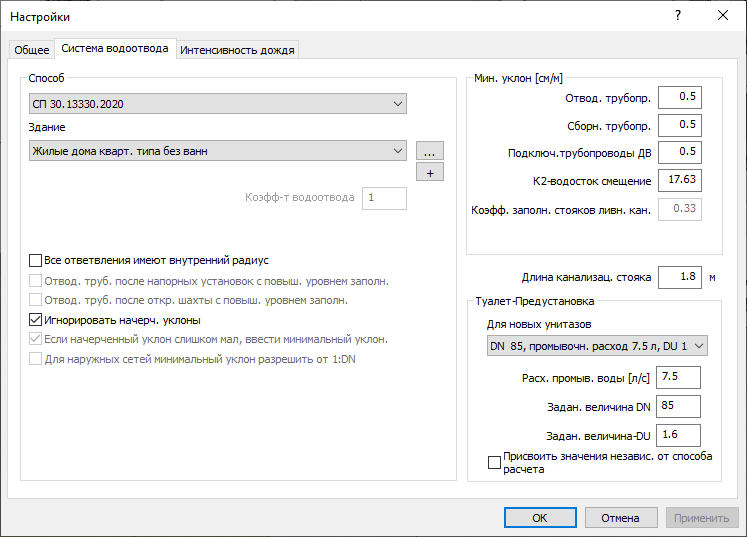

Информация о вкладке Система водоотвода в диалоговом окне Настройки при расчете трубопроводной канализационной сети.

На данной вкладке осуществляются глобальные настройки для расчета. Выберите способ расчета и тип здания, укажите минимальные уклоны и задайте глобальные технические данные для унитазов. Настройки будут сохранены на проекте.

Вы находитесь здесь:

Вкладка Проект ➤ Дисциплина Канализация ➤ Вкладка Анализ ➤ Настройки ➤ Система водоотвода

Способ

Элемент

Значение

Основа для расчета

Выберите способ расчета.

Здание

Выберите тип здания. Таким образом коэффициент водоотвода будет рассчитан автоматически. При выборе Особый тип здания можно изменить данный коэффициент (за исключением расчета по СП30).

Коэффициент водоотвода

Коэффициент водоотвода зависит от выбранного типа здания. При выборе Особый тип здания можно изменить данный коэффициент (за исключением расчета по СП30).

Если вы желаете использовать различные коэффициенты водоотвода для отдельных отрезков трубопроводной сети, то с помощью функции Установить участки их можно изменить в диалоге Расчета.

Применить рекомендации SN 592 000:2012

Эта опция доступна для метода расчета канализационной системы согласно SIA SN 592 000:2012. Эта опция активируется автоматически при выборе данного метода.

Активировано: будут учитываться национальные рекомендации швейцарских норм для расчета трубопроводной системы.

Деактивировано: для расчета трубопроводной системы будут учитываться граничные условия EN 12056 вместо рекомендаций швейцарских норм.

Все ответвления имеют внутренний радиус

Активировано: для расчета предполагается, что все ответвления имеют внутренний радиус. Это может повлиять на определение размеров стояков.

Данная настройка также может быть совершена в технических данных отдельных ответвлений с помощью функции Технические данные в разделе Элементы.

Отводные трубопроводы после напорных установок с повышенным уровнем заполнения

Активировано: размеры отводных и сборных трубопроводов после напорных установок будут учитывать повышенный расход. Благодаря этому можно получить меньшие размеры. Данная опция может быть активирована вместе с опцией Отводные трубопроводы после открытой шахты с повышенным уровнем заполнения.

Сточные воды: уровень заполнения для внутренних отводных трубопроводов после напорной установки: 0,7

Сточные воды: уровень заполнения для наружных отводных трубопроводов после напорной установки и открытой шахты: 1.

Отводные трубопроводы после открытой шахты с повышенным уровнем заполнения

Активировано: размеры отводных и сборных трубопроводов после открытой шахты будут учитывать повышенный расход Благодаря этому можно получить меньшие размеры. Данная опция может быть активирована вместе с опцией Отводные трубопроводы после напорных установок с повышенным уровнем заполнения.

Смешанная вода: уровень заполнения для внутренних отводных трубопроводов от DN 150 после открытой шахты: 1.

Дождевая вода: уровень заполнения для наружных и внутренних отводных трубопроводов после открытой шахты: 1.

Игнорировать начерченные уклоны

Активировано: канализационные трубопроводы будут рассчитаны с минимальным уклоном.

Деактивировано: канализационные трубопроводы будут рассчитаны с начерченным уклоном.

Если начерченный уклон слишком мал, ввести минимальный уклон

Активировано: если уклон спроектированных канализационных трубопроводов меньше, чем минимальный уклон, то для расчета будет использоваться минимальный уклон.

Прим.:

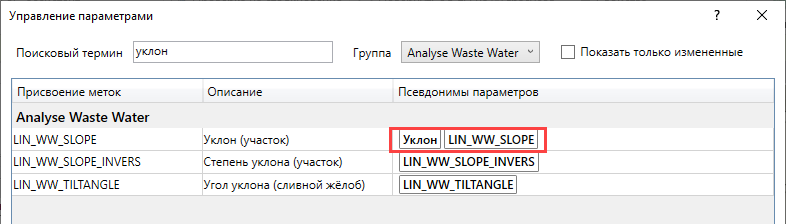

Чтобы сконструированный в Revit уклон учитывался корректно, необходимо, чтобы Revit-параметр Уклон в Управлении параметрами был назначен LINEAR-параметру LIN_WW_SLOPE на первом месте, чтобы параметр Уклон считывался первым.

Для наружных сетей минимальный уклон разрешить от 1:DN

Активировано: минимальный уклон для наружных отводных трубопроводов устанавливается в зависимости от размера.

Прим.:

Минимальный уклон может быть понижен для больших размеров трубопроводов.

Минимальный уклон

Минимальный уклон может быть указан для каждого из различных типов трубопроводов.

Тип трубопровода

Стандартное значение минимального уклона

Отводные трубопроводы

0.5 см/м

Сборные трубопроводы

0.5 см/м

Подключ. трубопроводы ДВ

0.5 см/м

К2-водосток смещение

17.6327 см/м (=10°)

При уклоне меньше 10° смещению водостока устанавливаются размеры по правилам сборных трубопроводов.

Начиная с уклона в 10°, смещению водостока устанавливаются размеры по правилам стояков.

Коэффициент заполнения стояков ливневой канализации

0.33

Границы уклона

Эта опция активируется при выборе метода расчета канализационной системы SIA SN 592 000:2012. Поля для ручного ввода минимального уклона в таком случае деактивированы. Нажатием на эту кнопку открывается диалог Минимальный уклон согласно SIA SN 592 000:2012, в котором можно задать границы уклона из соответствующего норматива.

Длина канализационного стояка

Указывает длину, начиная с которой трубопроводы будут распознаваться как стояки.

Совет:

В зависимости от проекта, возможно, имеет смысл уменьшить длину канализационных стояков, чтобы стояки длиной менее 1,8 м также распознавались как стояки, а не как сборные трубопроводы. Таким образом гарантируется, что относящиеся к ним вентиляционные трубопроводы будут правильно распознаны и рассчитаны.

Если стояк будет распознан как сборный трубопровод, а над этим стояков подключена вспомогательная вентиляция, то может случиться так, что размер вспомогательной вентиляции будет перенесен на фактическую основную вентиляцию, поскольку без стояка основная вентиляция распознается неправильно.

Туалет – Предустановка

Все унитазы, впервые добавленные на модель в качестве элементов, по умолчанию получат эти настройки.

Прим.:

Если все унитазы, уже имеющиеся на модели, должны получить новые предустановки, то сначала рассчитайте трубопроводную сеть. После этого измените эти настройки. В появившемся диалоге можно решить, должны ли быть обновлены все унитазы на модели.

Элемент

Описание

Выборочный образец

Для каждого выбранного метода расчета предлагаются различные заданные величины для расхода промывочной воды, размеров DN и значения присоединения DU (присоединяемой нагрузки).

Расход промывочной воды

Заданная величина DN

Заданная величина DU

Предлагаются значения выбранного образца. Данные значения могут быть отредактированы.

Прим.:

Значения по умолчанию взяты из внешних файлов. Если Вы вручную укажете значения, отсутствующие во внешнем файле, то будет взято следующее по размеру значение, которое в этом файле содержится. В таком случае оно будет отличаться от указанного вручную.

Присвоить значения независимо от способа расчета

Активировано: в качестве заданных значений для расхода промывочной воды, размера и значения присоединения (присоединяемой нагрузки) будут использоваться указанные данные. Внешние файлы, из которых взяты данные значения, проверены не будут.
