Подробнее о «Станции поквартирной разводки и подготовки горячей воды»
Информация о диалоговом окне пСтанции поквартирной разводки и подготовки горячей воды при расчете трубопроводной сети отопления.

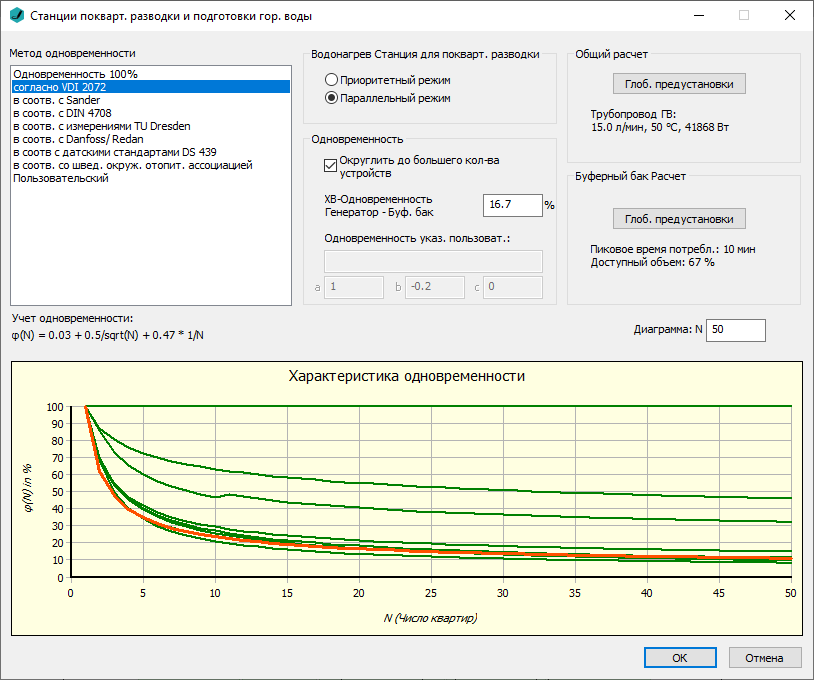

Осуществите глобальные настройки для всех станций подготовки ГВ и станций для поквартирной разводки.
Вы находитесь здесь:
Одновременности, назначенные отдельным участкам с помощью функции Редактировать участки в диалоге Расчета, всегда имеют приоритет.
Метод одновременности
Все методы одновременности основываются на статистических данных для жилищного строительства. Выбранный метод применяется при расчете расхода теплоносителя на водонагрев. Одновременность расходов теплоносителя на отопление при этом не затрагивается и обычно поначалу составляет 100 %. С увеличением количества квартир одновременность снижается.
Выберите Одновременность 100%, чтобы установить значение одновременности на 100 %.
Выберите Пользовательский, чтобы создать собственную кривую в области Одновременность, указанная пользователем.
Учет одновременности
Показывает формулу для выбранного метода одновременности.
Характеристика одновременности
Кривая в настоящий момент выбранного метода отмечена красным цветом. Для сравнения кривые других методов также отображаются.
Диаграмма: N
Количество квартир на диаграмме управляет отображением характеристики одновременности.
Одновременность
| Элемент | Описание |
|---|---|
| Округлить до большего количества устройств | Активировано: при расчете количество станций подготовки ГВ и станций для поквартирной разводки будет округлено до целого числа. Деактивировано: при расчете количество устройств не будет округлено. Таким образом могут быть достигнуты меньшие размеры труб. |
| ХВ-Одновременность Генератор – Буферный бак | Это значение описывает отношение времени опустошения и заполнения буферного бака. Оно влияет на размеры трубопроводов между генератором и буферным баком и на время заполнения буферного бака. Обратите внимание на предупреждения в отчете после расчета. Предустановленное значение в 16,7 % при необходимости должно быть скорректировано в сторону повышения, чтобы убедиться, что и при потреблении горячей воды буферный бак может заполняться снова. |
| Одновременность, указанная пользователем: | Если в качестве метода одновременности был выбран Пользовательский, то укажите его наименование. Для других методов данное поле деактивировано. |

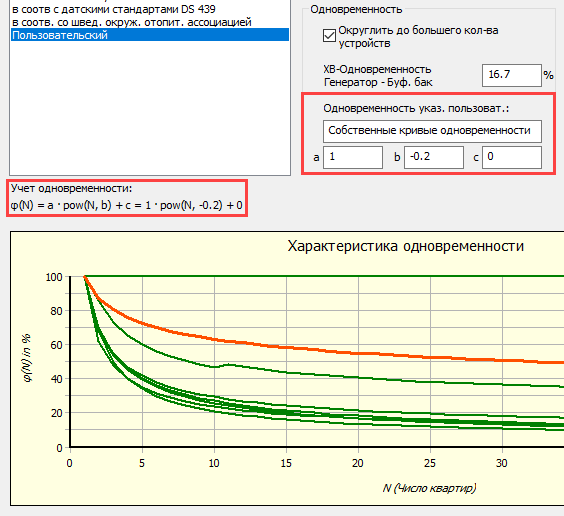

| a, b, c | Если вы выбрали метод одновременности Пользовательский, то вы можете ввести коэффициенты a, b и c, которые подставятся в формулу Учета одновременности. Кривая Характеристики одновременности на основе указанных пользователем коэффициентов в диаграмме будет красного цвета. Для других методов данные поля деактивированы. |
Водонагрев
При Приоритетном режиме в первую очередь обслуживается водонагрев. Когда горячая вода потребляется, вода системы отопления протекает через теплообменник, чтобы нагреть питьевую воду. Отопительный контур во время нагрева питьевой воды отключается.
При Параллельном режиме нагрев питьевой воды и отопление могут эксплуатироваться одновременно. Это приводит к увеличению расхода в первичной сети (в распределительных трубопроводах до станций поквартирной разводки).
Подбор и расчет независимых от производителя квартирных станций
Устанавливаемые в Глобальных предустановках значения действительны только для независящих от производителя станций поквартирной разводки из Библиотеки. Если Вы используете станции определенного производителя из конфигуратора, то не используйте эти настройки.
Подбор и расчет буферного бака
Нажатием на Глобальные предустановки открывается диалоговое окно Глобальные предустановки для расчета буферной емкости.
